ADNS-3080光学鼠标传感元件结构设计

项目分类:传感器 发布时间:2022-06-09 ID:652345
  • ADNS-3080光学鼠标传感元件结构设计
  • ADNS-3080光学鼠标传感元件结构设计
  • ADNS-3080光学鼠标传感元件结构设计
  • ADNS-3080光学鼠标传感元件结构设计
  • ADNS-3080光学鼠标传感元件结构设计
  • ADNS-3080光学鼠标传感元件结构设计

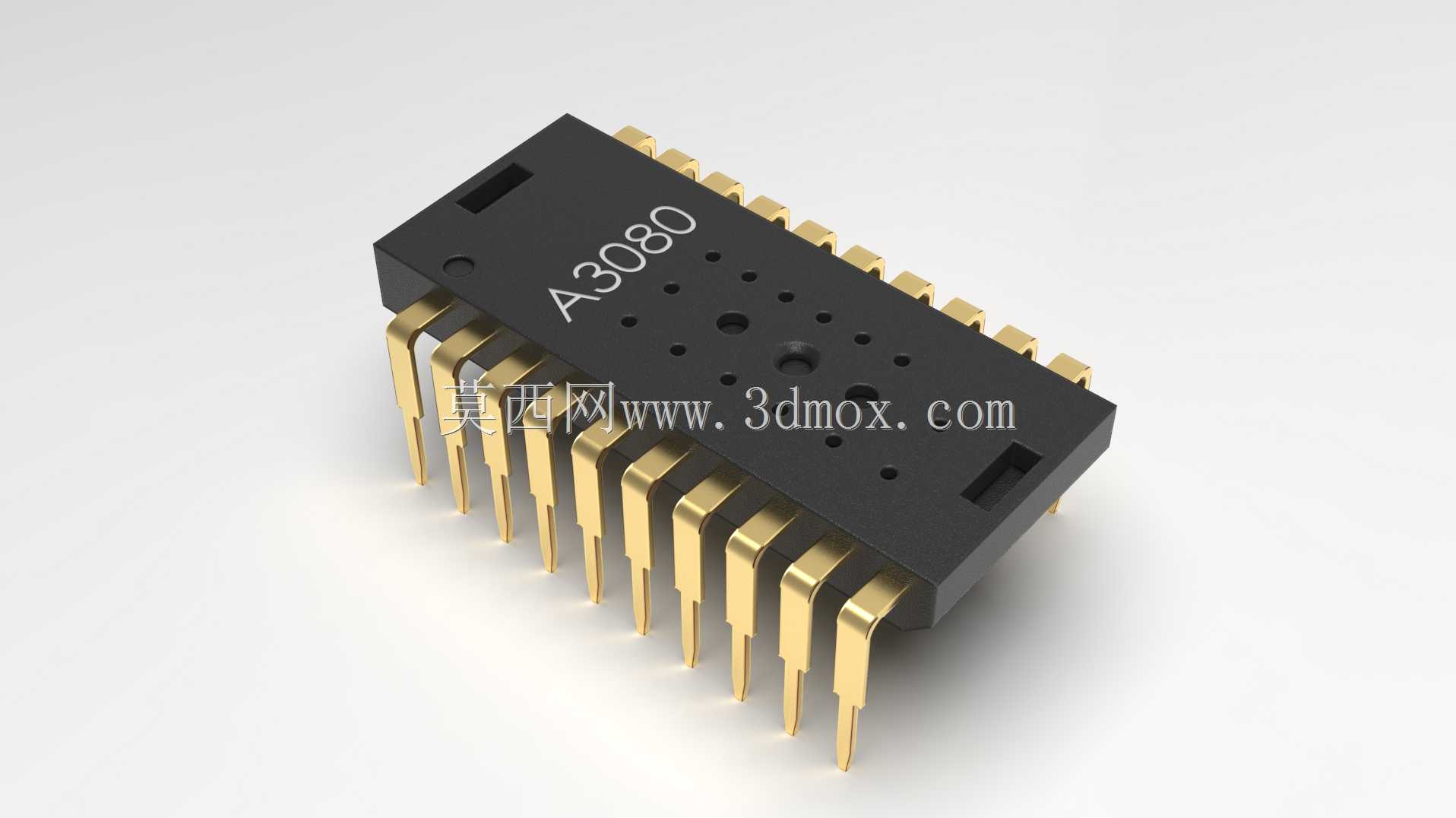

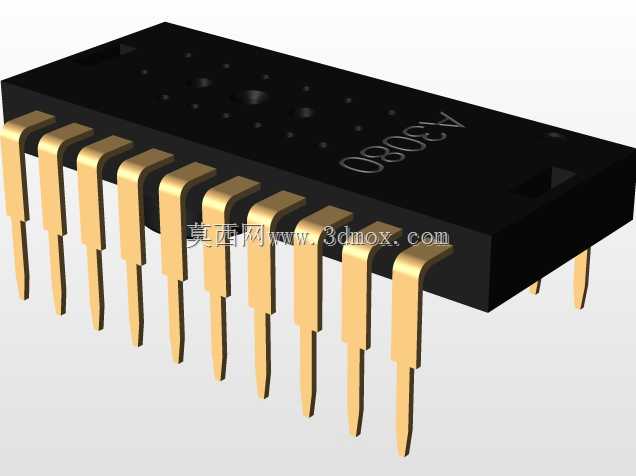

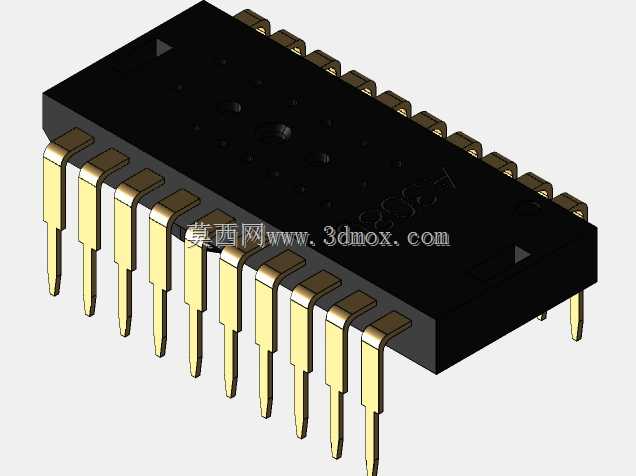

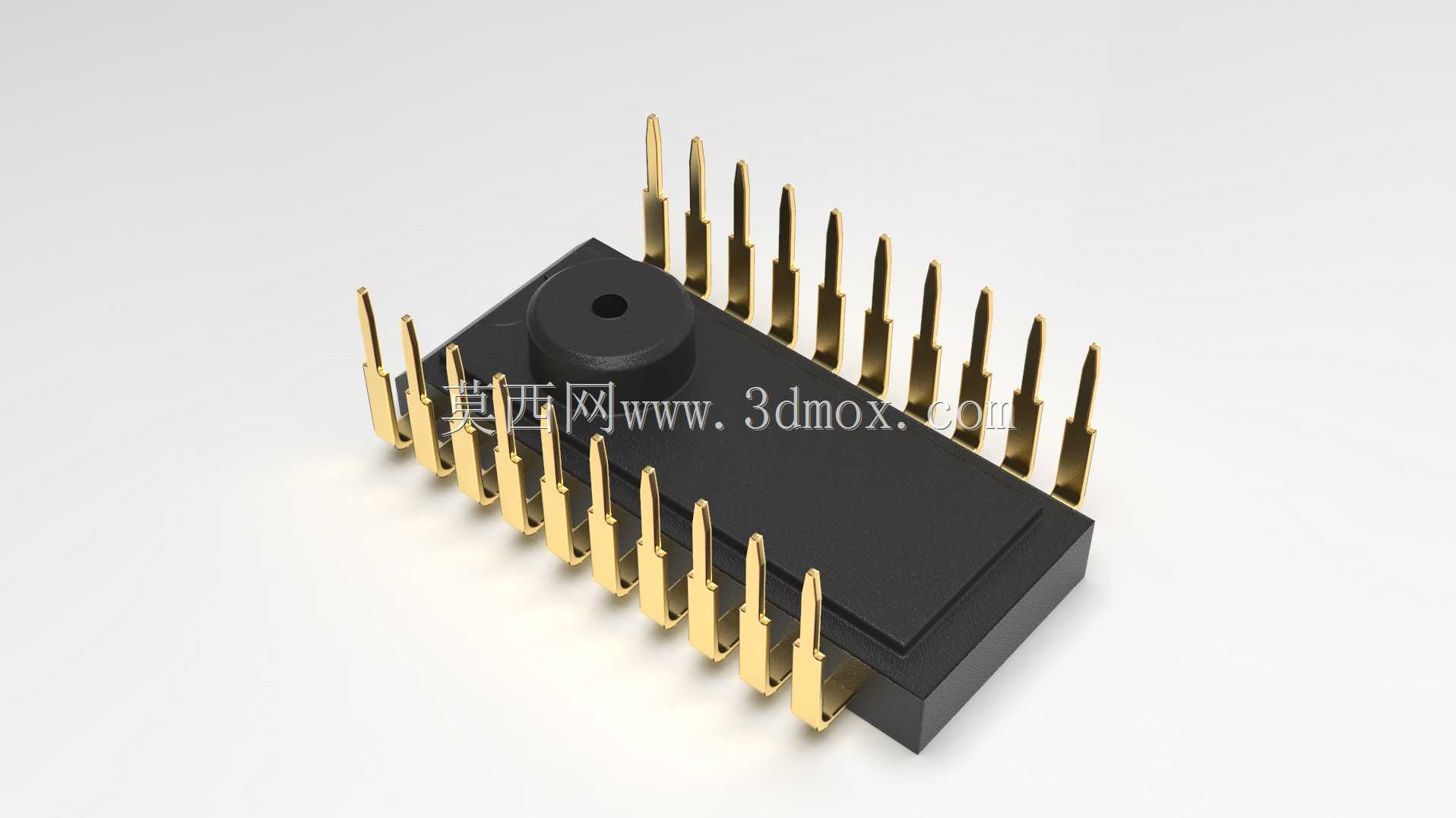

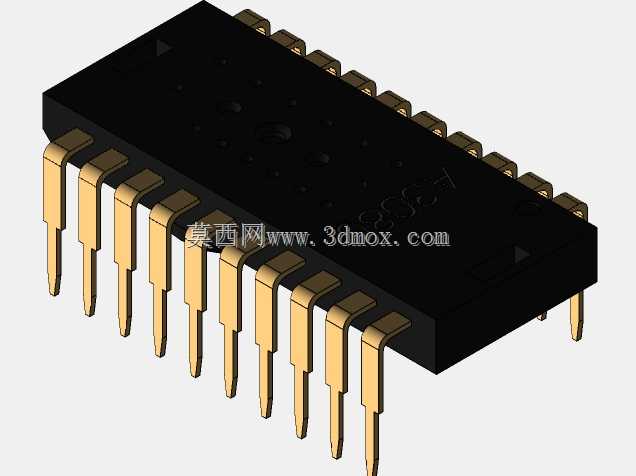

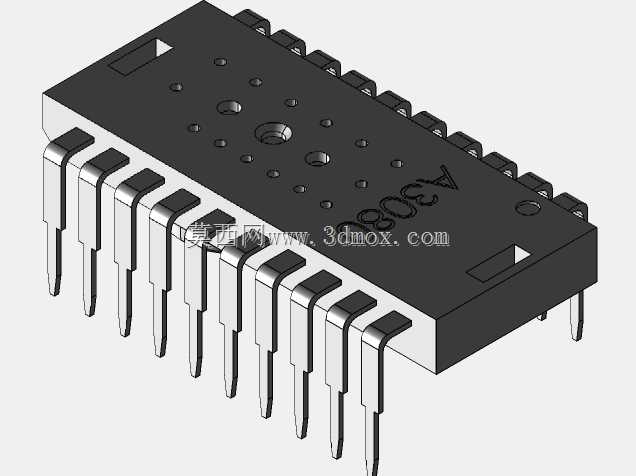

  在桌面输入设备、小型光学追踪装置以及嵌入式运动检测平台中,成像采集单元的定位精度与安装适配性直接决定整机手感与可靠性。ADNS-3080这类光学鼠标传感器采用双排直插引脚布局,黑色塑封本体表面预留光学孔径与定位凹点,内部集成图像采集、数字信号处理与运动计算电路,能够连续采集接触面纹理并输出位移增量,省去外部复杂图像处理链路。

  从结构设计角度看,封装本体需要同时兼顾光路隔离、引脚焊接强度和板上定位。本体中部的开孔对应透镜与发光路径,周边小孔与凸台用于和透镜支架、底座卡扣配合,防止装配后出现偏心或漏光。两侧引脚按标准间距排列,弯折段形成一定弹性,既可以在波峰焊或手工焊接时吸收热应力,也能在鼠标底板与PCB之间留出透镜安装空间。建模时需要重点控制引脚共面度、本体底面到PCB的支撑高度以及孔径公差,否则会造成成像虚焦、虚焊或外壳干涉。

  实际选型时,工程师通常先根据鼠标内部堆叠确定传感器与透镜的相对位置,再反向约束PCB开孔、压块和中筋尺寸。该元件适合安装在主控板中部,底面朝向鼠标脚垫窗口,前端保留透镜与LED的光路通道,后端留出退耦电容和限流电阻的布线区域。由于引脚数量较多,焊盘宽度、阻焊开口和钢网厚度应按细间距DIP器件规范设置,避免连锡;本体周边还需设置丝框和定位标记,方便贴片或插件工序识别方向。

  在功能层面,传感器通过连续帧对比计算X、Y方向位移,适用于普通办公鼠标、简易轨迹球、工业手持终端以及教学实验平台。其性能不只取决于芯片本身,还与底面到采集面的距离、透镜焦距、光源角度和脚垫高度密切相关。结构设计中需要把传感器、透镜、LED、PCB和底壳作为一个光机子系统校核:窗口不能被加强筋遮挡,透镜卡扣要预留装配间隙,底壳内壁应做消光处理以减少杂散光反射。

  三维建模阶段可先建立封装本体、引脚和光学孔的简化实体,用于检查鼠标内部边界;再补充顶面丝印、倒角和引脚端部细节,用于装配评审与干涉检查。安装边界方面,应重点核对本体长度、宽度、引脚排距、引脚伸出长度以及顶端最高点,确保上壳筋位不会压到芯片,底部窗口与透镜中心重合。对于需要做跌落和按键振动验证的设备,还可在传感器附近增加螺钉柱或压板约束,降低PCB形变对成像焦距的影响。

  这类模型的价值不在于外观展示,而在于为输入设备的光机协同、PCB布局和外壳结构提供准确参照。把封装尺寸、引脚形态和装配关系还原清楚后,结构工程师可以更快确定透镜支架形式、底板开窗位置和焊接工艺,电子工程师也能同步完成走线与接口定义,从而缩短从方案堆叠到样机验证的迭代周期。
