AutoCAD等轴测立体标识构件设计方案

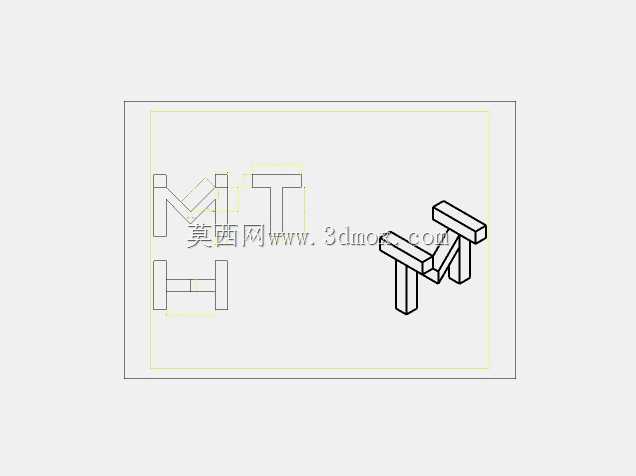

　　在机械结构示意、产品装配指引、现场作业标识的实际应用场景里，等轴测表达的构件往往能在二维输出介质上，给读图者最直观的三维空间认知，不需要切换视图就能快速识别构件的空间朝向与拼接关系，这也是很多工装标识、工位指引牌、设备操作提示件优先采用等轴测造型的核心原因。这次的等轴测标识构件，核心用途是作为作业区域的空间提示标识，也可作为CAD绘图教学中的等轴测绘图练习参照，帮助初学者快速掌握等轴测平面切换、轴向尺寸定位、立体棱线表达的核心技巧。从功能特性上看，整个构件采用等轴测投影规则构建，三个轴向的缩放比例保持一致，不会出现透视投影带来的近大远小变形，不管是打印成纸质作业指导书，还是嵌入电子文档的示意插图，

　　都能直接通过轴向尺寸换算得到构件的实际长宽高参数，不需要额外做投影校正。设计思路上没有采用复杂的曲面造型，全部由等厚度的矩形块拼接而成，每个块体的棱线都严格对齐等轴测的三个轴向，避免出现非轴向的斜线导致读图时产生空间认知偏差。在构建线框阶段，先切换到等轴测捕捉模式，依次绘制上、右、左三个等轴测平面的轮廓线，通过复制、修剪命令完成各块体的拼接，特意在字母造型的转折处保留了清晰的棱线交线，没有做圆角过渡，就是为了强化等轴测的立体感，让每个块体的空间边界一目了然。外形尺寸方面，整个标识构件的外轮廓在等轴测视图下，X轴方向总长度控制在180mm，Y轴方向总宽度为120mm，Z轴方向总高度为150mm，每个拼接块的厚度统一为20mm，

　　安装边界上预留了四个直径6mm的安装孔位，分别位于构件底部四个角的位置，孔位中心距离构件边缘的距离均为15mm，不管是采用自攻螺丝固定在工位看板上，还是通过背胶粘贴在设备外壳表面，都不会因为孔位偏差导致安装错位。实际应用中，这类等轴测标识构件常被用在生产车间的工具存放区，用来标识工具的摆放位置，相比平面标识，立体的等轴测造型能让作业人员从较远的位置快速识别对应的工具类型，减少拿取工具的找寻时间；在CAD教学场景中，这个构件可以作为等轴测绘图的入门案例，练习者可以从绘制单个矩形块开始，逐步掌握等轴测圆、等轴测圆弧的绘制方法，再过渡到复杂装配体的等轴测表达。需要注意的是，等轴测绘图和真实三维建模存在本质区别，它本质上还是二维图形，

　　只是通过轴向的角度模拟三维效果，所以在绘制过程中要严格遵循轴向的角度规则，X轴与水平方向呈30度夹角，Z轴保持竖直，Y轴与水平方向呈-30度夹角，所有平行于轴向的线条都要对齐对应角度，不能随意调整线条角度，否则会破坏整体的立体视觉效果。在实际出图时，线宽设置上采用外粗内细的规则，构件的外轮廓线采用0.3mm线宽，内部的拼接棱线采用0.15mm线宽，隐藏线不需要绘制，这样打印出来的图纸层次清晰，不会因为线条粗细一致导致轮廓混淆。如果需要将这个等轴测示意转化为真实的三维加工模型，只需要按照等轴测标注的轴向尺寸，在三维软件中拉伸对应的块体再进行布尔合并即可，因为所有尺寸都是严格按照1:1的比例绘制的，转化过程中不需要做尺寸换算，能大幅提升从二维示意到三维建模的转换效率。在车间现场的安装场景中，还要考虑标识的可视角度，因为等轴测造型的最佳观察角度是正前方偏上30度的位置，所以安装时要将标识的上边缘向后倾斜15度左右，让作业人员在正常站立操作的视角下，刚好能看到标识的三个可见面，获得最佳的立体识别效果。
