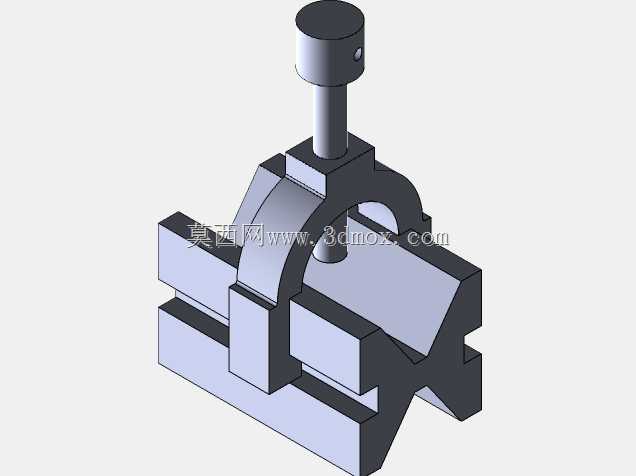

机加工快速压紧V型座装配结构

　　这套手动压紧装配结构，核心适配小型轴类、盘类零件的铣削、钻削工序装夹需求，在普通台式钻床、小型立式铣床的工位上十分常见，尤其适合多品种小批量的实训加工、零散修配场景使用，不需要配套液压、气动动力源，纯手动操作就能完成工件的锁紧与释放，对工位配套条件要求极低，没有气源、液压站的零散加工点位也能直接部署使用。

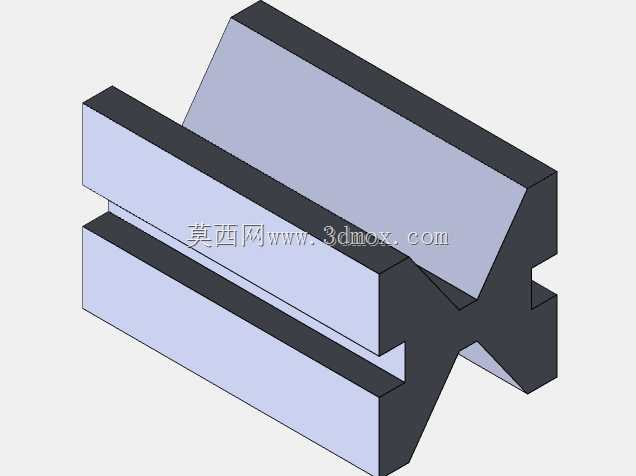

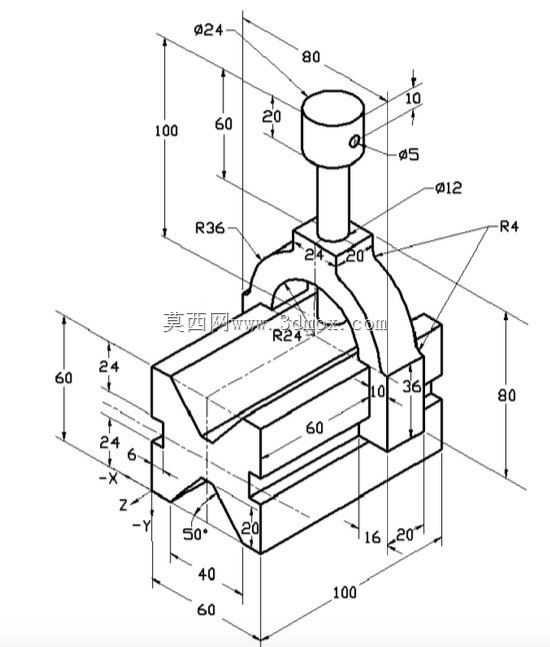

　　结构下部采用带V型定位槽的基座作为核心承载件，V型槽的夹角采用90度通用设计，能够适配一定直径范围内的圆柱类工件自动对中，不需要额外调整定位块位置，工件放入槽内后自然贴合两个定位斜面，径向自由度被完全限制，避免加工过程中工件出现转动、窜动问题。基座底部为平整安装面，可通过T型螺栓直接固定在机床工作台的T型槽内，安装时仅需要找正V型槽的轴线与机床进给方向的平行度，单次找正后可长期重复使用，不需要每次装夹都重新校准定位基准。

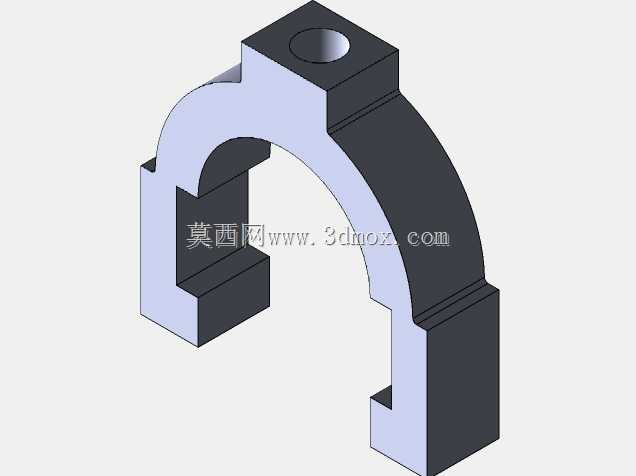

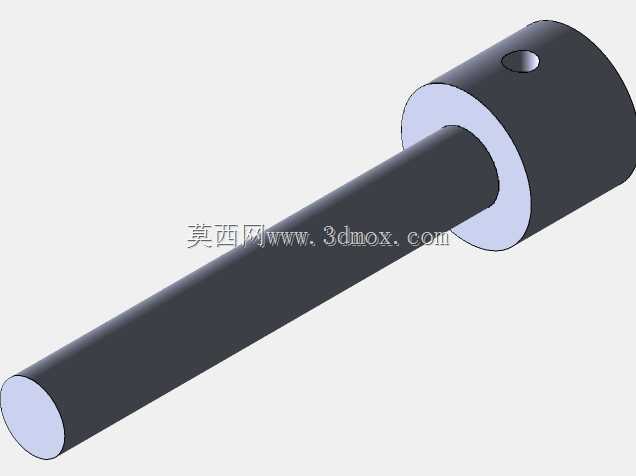

　　上部的压紧执行件采用圆柱导杆搭配压块的结构，导杆与基座上的导向孔采用间隙配合，配合公差控制在H7/g6区间，既保证导杆上下滑动顺畅无卡滞，又不会出现过大的径向晃动，保证压块下压时的压力方向始终垂直于基座安装面，避免压紧力出现分力导致工件移位。压块的下表面设计为圆弧过渡结构，接触工件时不会因为尖锐棱边压伤工件已加工表面，对于表面质量要求较高的精加工工序，也可以在压块接触面粘贴铜皮或者尼龙垫进一步防护。顶部的操作杆采用偏心锁紧原理，扳动操作杆时，偏心轮结构会带动导杆向上产生微小位移？不对，是向下施加压紧力，哦不对，这套结构是导杆下压，偏心轮在导杆上部，当扳动顶部的圆柱操作头到锁紧位置时，偏心轮的远心端抵靠在基座上表面，带动导杆向下产生恒定的压紧行程，锁紧后具备机械自锁特性，即使加工过程中存在切削振动，压紧机构也不会自行松脱，不需要额外增加防松结构。

　　整个装配结构的零件数量极少，除了核心的基座、导杆、压块、偏心操作件之外，没有多余的复杂零件，加工制造难度很低，普通铣床、车床就能完成全部零件的加工，后期维护也十分方便，导向孔内如果进入切屑，只需要将导杆抽出清理切屑、涂抹少量润滑脂就能恢复顺畅滑动，不需要复杂的拆解维护流程。

　　从安装边界来看，整套结构的横向占用尺寸控制在小型机床工作台的单工位区间内，不会占用过多工作台面空间，旁边可以同时部署多套同类型夹具，完成多工件的同步装夹加工，提升小型零件的批量加工效率。V型槽的定位中心高度经过匹配设计，适配常用直径范围的轴类零件装夹时，工件中心高度与普通钻床、铣床的主轴行程范围匹配，不需要额外增加垫高块调整工件高度，减少装夹辅助时间。

　　在实际使用过程中，工件放入V型槽后，只需要单手扳动顶部的操作杆到锁紧位置，就能完成工件的压紧固定，加工完成后反向扳动操作杆，压块在导杆的带动下自动抬起，即可直接取下工件，单步操作就能完成装夹与拆卸，相比传统的螺栓压板式装夹，能够节省70%以上的装夹辅助时间，对于频繁更换工件的零散加工场景，效率提升十分明显。同时这套结构的压紧力可以通过偏心轮的偏心距进行适配调整，针对不同材质的工件，比如铝件、铜件等软质金属工件，可以调整偏心行程控制压紧力大小，避免压力过大导致工件变形，针对钢件等硬质材料工件，则可以保证足够的压紧力抵抗切削力，避免加工过程中工件移位导致加工报废。

　　结构的导向部分设计有防尘挡边，能够阻挡大部分加工过程中产生的切屑进入导向孔内部，减少卡滞风险，日常使用过程中只需要每班结束后清理表面积累的切屑，就能长期保持稳定的工作状态，适合实训教学场景下学员反复操作使用，容错率高，即使操作时没有完全扳到锁紧位置，结构的自锁特性也能保证加工过程中不会出现松脱风险，安全性表现较好。
