工业用辊筒式输送机架体结构设计方案

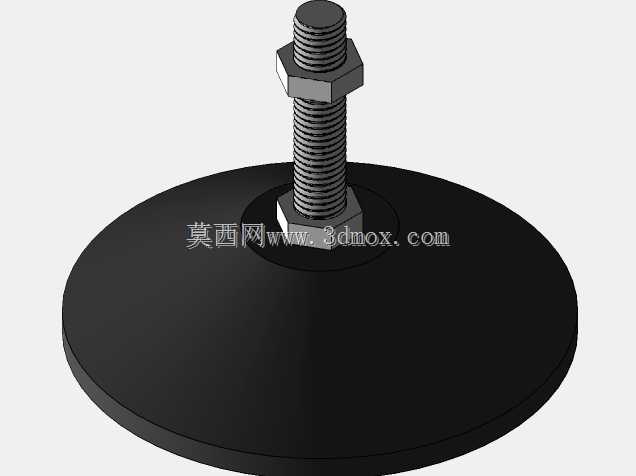

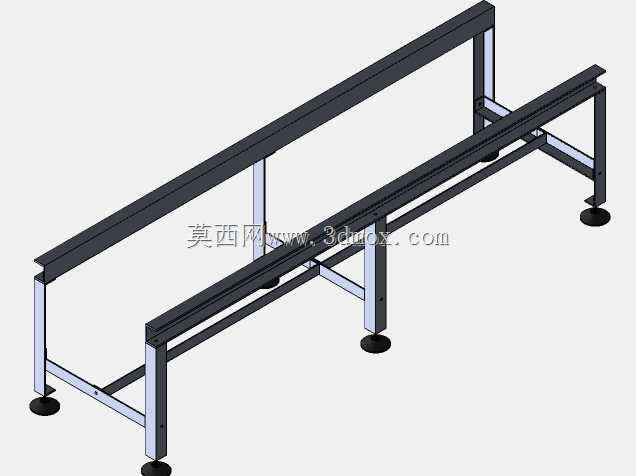

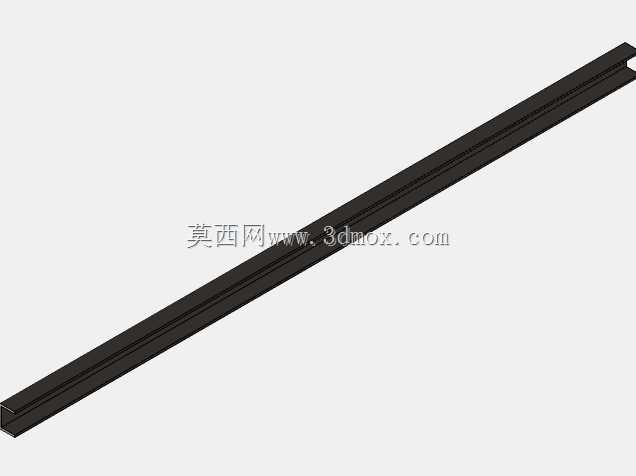

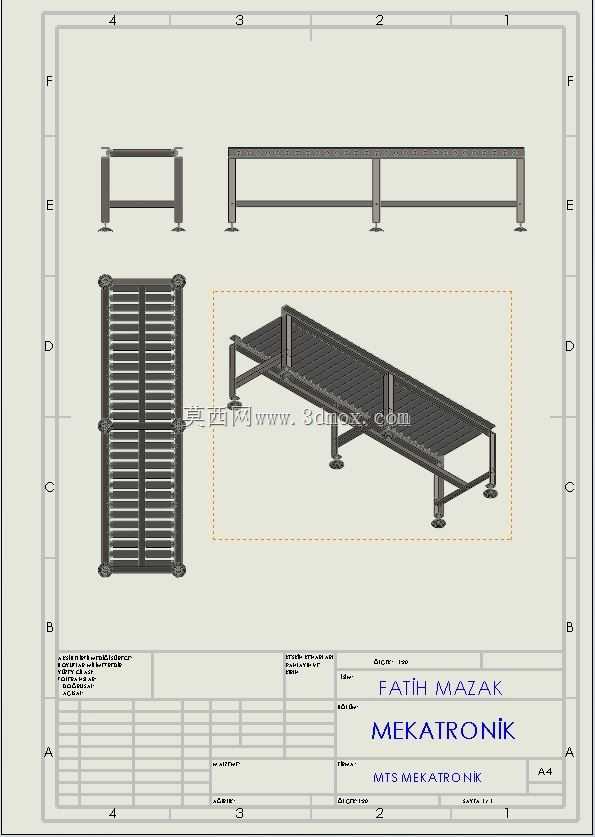

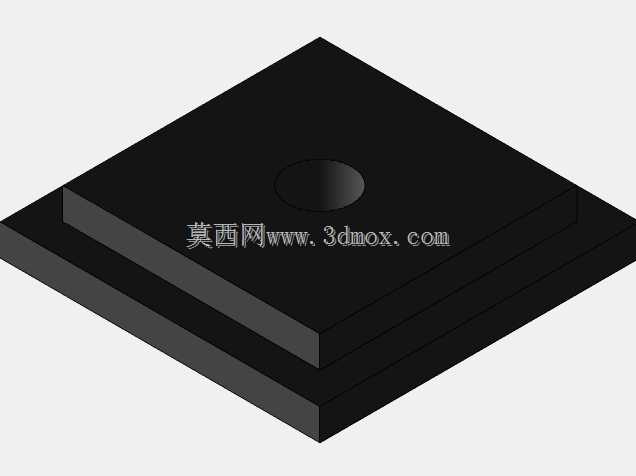

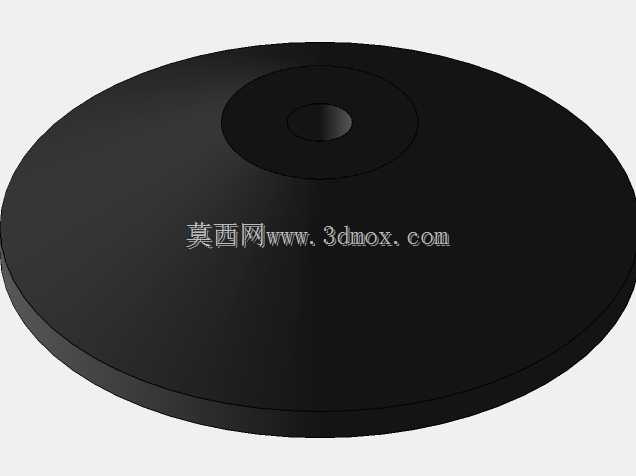

　　该套辊筒式输送设备结构，主要面向车间工序间物料转运、仓储分拣线前段接驳、装配线工位间工件传递这类常规轻载输送场景设计，可适配箱装工件、板式零部件、工装托盘等多种形态的载具输送需求，单段线体额定承载适配常规中小尺寸工业工件，无需额外增设中间支撑结构即可满足常规车间布局的跨距要求。从结构组成来看，整套设计包含标准直线输送段、端部接驳护栏、可调式支撑脚杯三个核心模块，其中直线输送段采用模块化框架设计，两侧主梁为标准型材拼焊结构，辊筒安装位预留统一的同轴定位基准，可根据实际输送节拍需求灵活调整辊筒间距，无需对主梁结构做二次加工即可适配不同尺寸的载具输送。支撑脚杯采用螺纹调节结构，调节行程覆盖常规车间地面的平整度误差范围，

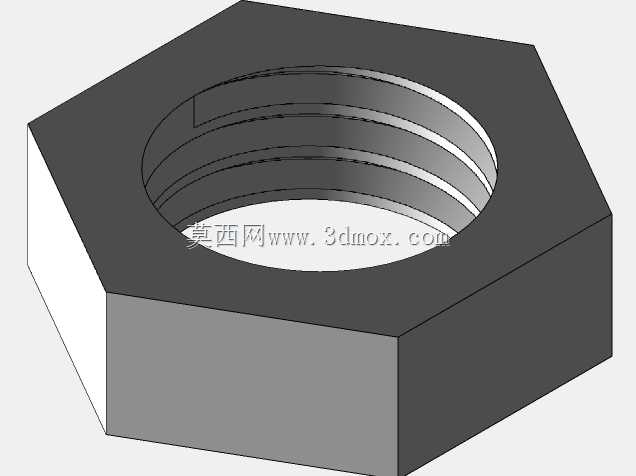

　　安装时无需额外做地面预埋处理，仅需通过脚杯调节即可将整个线体的工作面水平度调整至允许公差范围内，大幅降低现场安装的调试工作量。端部护栏结构采用快装式连接设计，与主梁端部的安装位通过标准紧固件连接，可根据现场接驳需求选择安装单侧或双侧护栏，避免输送过程中工件从线体侧边滑落，同时护栏的安装高度预留多档调节位，可适配不同高度的载具防护需求。设计过程中优先考虑了线体的拼接扩展性，单段线体的两端连接法兰采用统一的孔位基准，多段线体拼接时仅需通过紧固件对接法兰即可完成长度拓展，无需重新加工连接接口，可灵活适配车间内不同长度的输送路径布局，同时线体的整体宽度尺寸控制在常规车间通道的允许通行范围内，不会占用过多的车间作业空间。从安装边界来看，

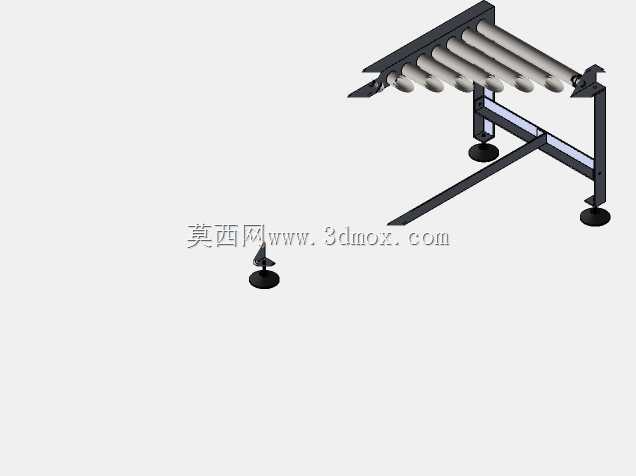

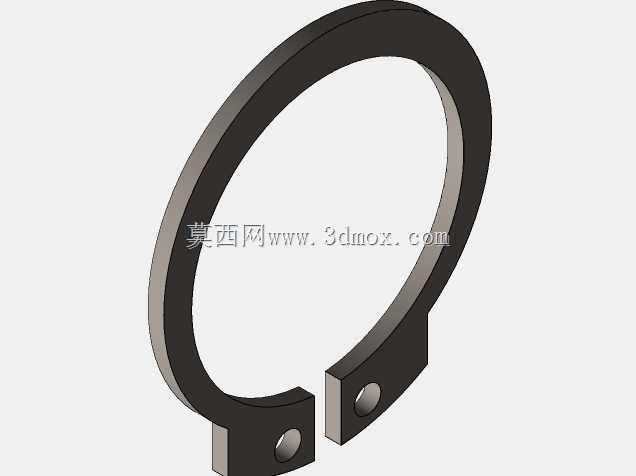

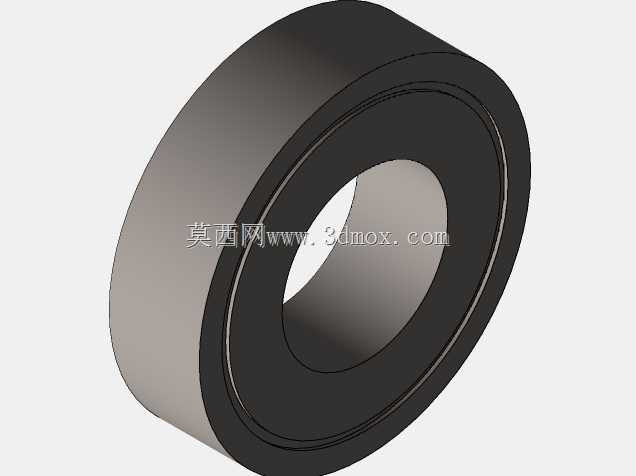

　　单段线体的底部支撑腿跨距经过优化，在保证框架整体刚性的前提下，尽可能缩小支撑腿的外廓尺寸，避免与车间地面的其他管线、设备基座产生干涉，线体工作面的高度设置符合人工取放工件的 ergonomic 要求，操作人员在工位旁取放工件时无需过度弯腰或抬臂，可有效降低长时间作业的疲劳度。辊筒的安装结构采用免维护的转轴设计，辊筒表面做防滑处理，输送过程中载具不会出现打滑偏移的情况，同时辊筒的转动阻力经过优化，无动力状态下即可依靠工件自身重力或人工推力完成输送，若后续需要升级为动力输送，仅需在主梁预留的驱动安装位加装链轮或同步带传动结构即可，无需对原有框架做大规模改动，可有效降低产线升级的改造成本。框架的整体焊接结构做了应力释放处理，

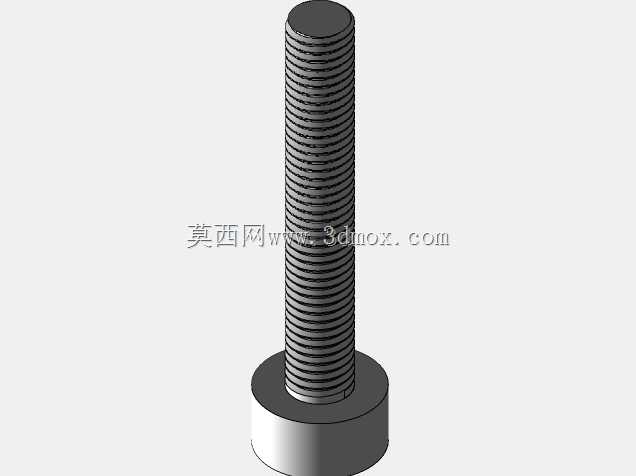

　　出厂前无需额外做时效处理即可保证长期使用过程中不会出现框架变形的问题，所有外露的结构边缘均做倒角处理，避免安装调试过程中划伤操作人员，紧固件全部采用标准工业级规格，后期维护更换时无需定制特殊规格配件，可直接从常规五金渠道采购替换。整套结构的设计没有冗余的复杂构件，所有零部件的加工工艺均适配常规机加工、焊接的生产能力，普通的设备加工厂即可完成整套构件的加工制作，无需特殊的加工设备，可有效控制设备的生产制造成本，同时结构的拆装便捷性也考虑了长途运输的需求，整套线体可拆解为扁平的构件包装，运输过程中不会占用过多的物流空间，到达现场后仅需按照装配指引拧紧紧固件即可完成组装，无需专业的安装团队到场作业。在实际应用场景中，该结构可直接用于电子装配车间的电路板载具输送、五金加工车间的零部件工序间转运、仓储物流的包裹分拣输送等多种场景，也可根据实际使用需求在框架上加装扫码位、阻挡气缸、定位工位等附加机构，拓展为具备工位定位功能的装配输送线，适配不同行业的生产输送需求。
