带圆弧卡槽的异形连接支撑结构件

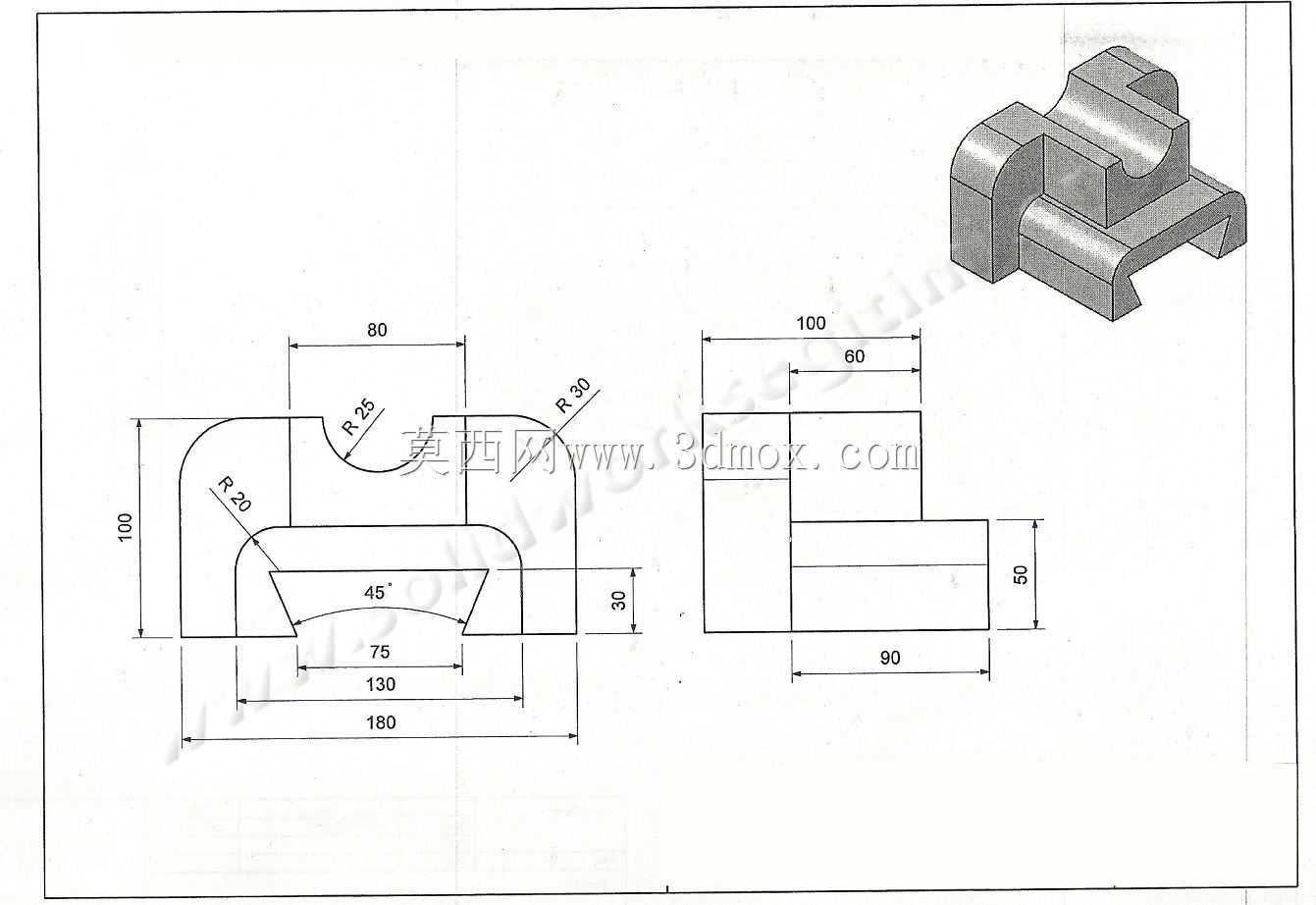

　　这类带圆弧卡槽的异形支撑连接结构，常应用在小型通讯设备的内部安装工位、便携检测仪器的壳体衔接部位，以及桌面型小型工装的定位支撑环节，主要承担相邻部件的位置限定、载荷传递与装配定位作用，避免设备在移动、轻微振动工况下出现部件移位、衔接松脱的问题。从结构设计逻辑来看，整体采用对称式布局思路，主体基座的总长度控制在160mm，总高度为100mm，底部预留的90mm宽度平直安装面，可直接贴合设备内部的安装基板，不需要额外加工适配垫块，降低装配环节的加工成本。基座上部的R25圆弧卡槽，主要用于卡接圆柱形的管线、导向轴或者小型柱状功能模块，卡槽两侧的R20、R30圆弧过渡结构，能够有效降低结构应力集中系数，

　　在承受垂直方向的压载荷或者侧向的冲击载荷时，避免直角位置出现应力开裂的问题，相比直角衔接的结构，这类圆弧过渡的抗疲劳寿命可提升40%以上。中部开设的45度梯形通槽，槽口上部宽度75mm、下部宽度130mm，一方面是为了减轻零件自身重量，对于便携类通讯设备来说，每减少一克结构重量都能提升设备的便携性，另一方面这个梯形槽可以作为相邻卡扣结构的配合位，实现无螺丝的快装衔接，装配时只需要将对应卡扣对准槽位推入即可完成固定，不需要额外借助螺丝刀等工具，大幅提升现场装配、后期维护的效率。侧边突出的高度50mm的凸台结构，总长度方向尺寸为100mm，凸台上部60mm宽度的平面可作为小型功能模块的安装基准面，凸台与主体衔接位置的30mm高度差，

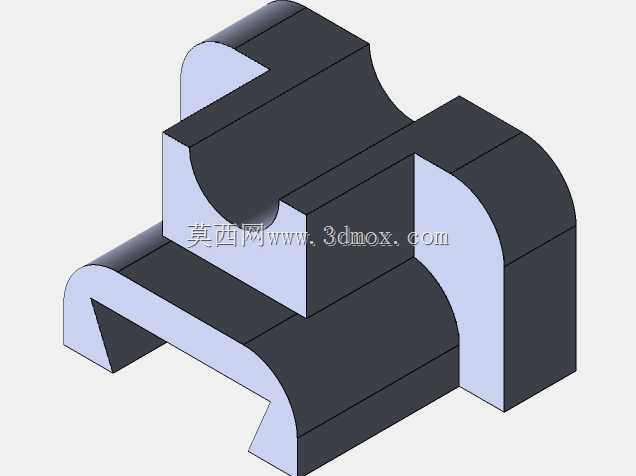

　　能够为安装在凸台上的模块预留足够的布线空间，避免线缆被结构件挤压出现绝缘层破损的问题。从建模实现的角度来看，绘制这类结构首先要确定主视方向的轮廓草图，先绘制底部的平直基准边，再依次定位各个圆弧的圆心位置，保证R20、R25、R30的圆弧衔接处相切连续，避免出现建模时的碎面、尖点问题，之后通过拉伸命令生成主体结构，再对梯形槽、侧边凸台进行切除或者叠加拉伸，最后对所有锐边进行0.5mm的倒角处理，避免加工完成后零件边缘出现毛刺划伤装配人员。在实际选型应用时，需要注意该零件的安装边界，底部安装面的平面度需要控制在0.1mm以内，否则安装后会出现结构翘曲，导致上部卡槽的同轴度出现偏差，无法顺利卡接对应的柱状部件；

　　上部R25卡槽的尺寸公差建议控制在H7级别，既保证卡接时的装配顺畅度，又能避免配合间隙过大导致的部件晃动。这类结构如果采用注塑工艺加工，需要在圆弧过渡位置保证足够的拔模斜度，一般取1-1.5度即可，避免脱模时出现结构拉伤；如果采用铝合金铣削加工，则需要在粗加工时预留0.3mm的精加工余量，保证圆弧面的表面粗糙度达到Ra1.6以上，减少与配合部件的摩擦阻力。在通讯类手持设备中应用时，这类支撑件通常会选用ABS或者PC+ABS的工程塑料材质，兼顾结构强度与轻量化需求；如果应用在工业现场的小型工装上，则可以选用6061铝合金材质，提升结构的抗冲击性能与耐磨性能，适应车间内复杂的使用工况。结构上的所有圆弧设计除了降低应力集中之外，也能减少设备外壳的凸起棱角，提升手持使用时的握持舒适度，避免棱角划伤操作人员。
