小型台式车床传动进给结构设计

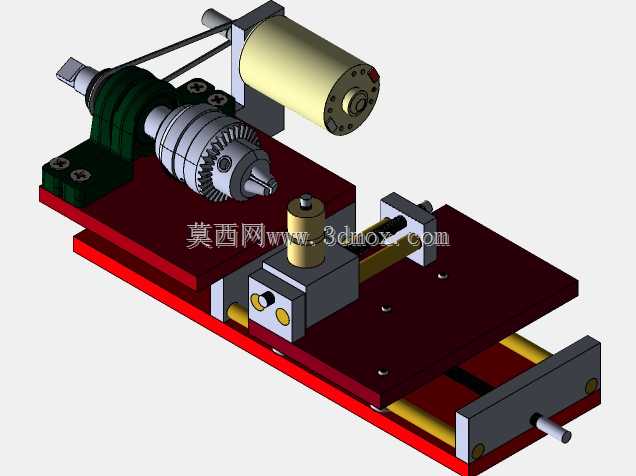

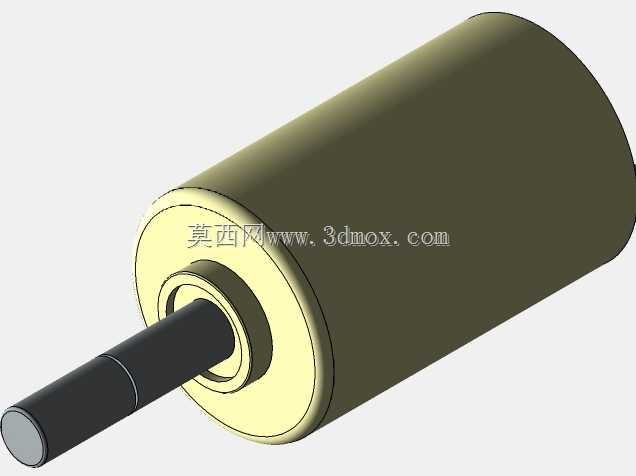

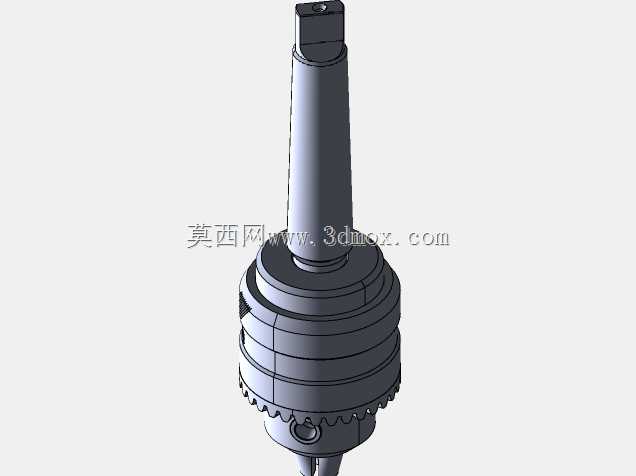

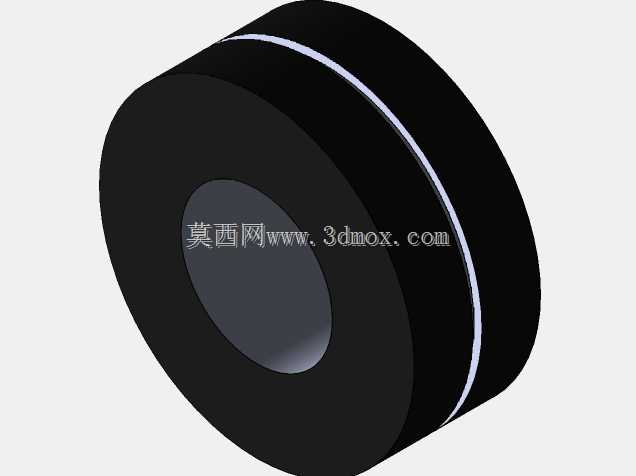

　　这套小型台式车床的三维结构，面向小尺寸零件的精密加工作业场景设计，可覆盖仪表零件、小型五金件、模型配件等小规格工件的车削加工需求，适配教学实训、个人工坊、小批量试制等多种使用场景，整体结构紧凑，无需占用过大的安装空间，可直接放置于常规工作台面完成部署。从结构布局来看，动力单元采用卧式安装的驱动电机，通过带传动结构将动力传递至主轴组件，带传动的设计可在过载时提供打滑保护，避免主轴卡滞时烧毁驱动部件，同时能通过更换不同直径的带轮调整主轴转速区间，适配不同材质工件的切削线速度要求。主轴组件集成了三爪自定心卡盘结构，可快速装夹圆形、正六边形等截面的棒料工件，卡盘与主轴的同轴度通过锥面配合保证，减少高速旋转时的径向跳动，提升加工面的表面质量。

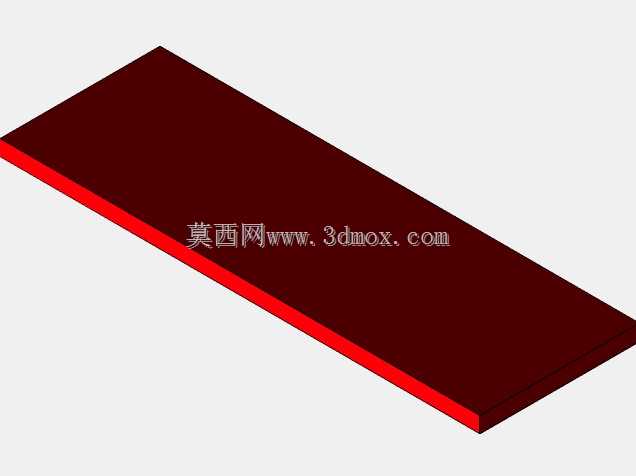

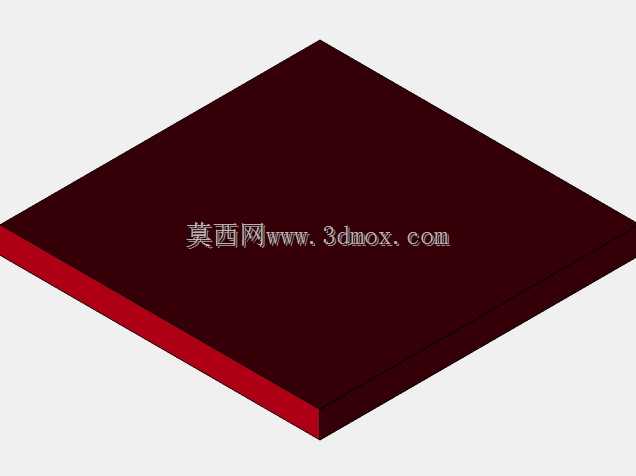

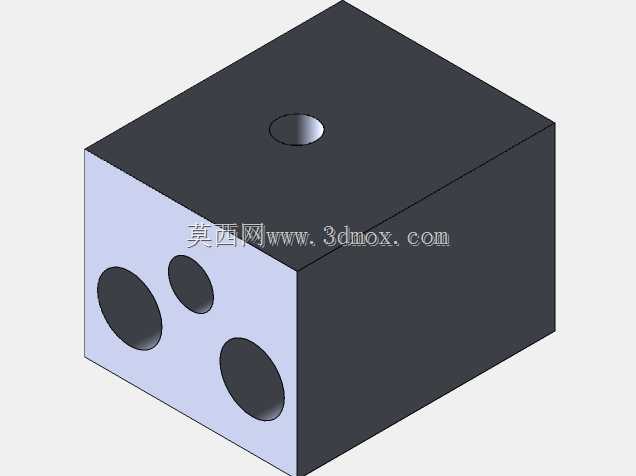

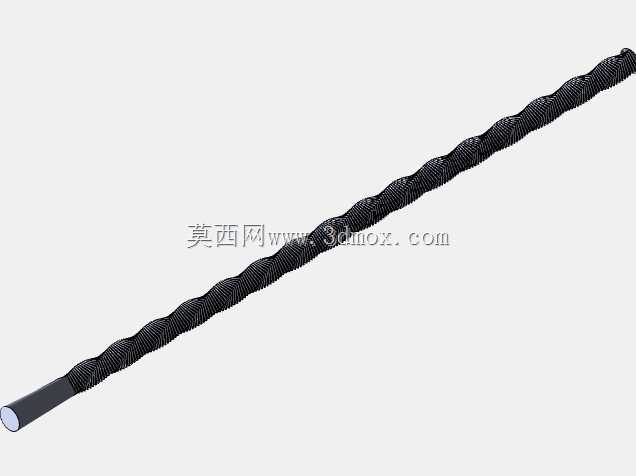

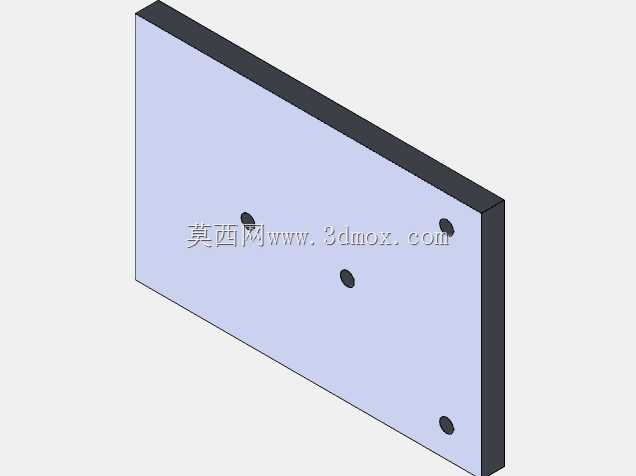

　　床身部分采用双层板式结构，下层为固定安装基座，上层为可沿导轨轴向滑动的进给拖板，拖板上安装有可横向调整位置的刀架组件，刀架配备锁紧结构，可在调整到对应切削位置后完成固定，实现端面车削、外圆车削、简单台阶面加工等常规车削工序。进给拖板的驱动采用手动丝杆结构，丝杆端部设置操作手柄，操作人员可通过转动手柄控制拖板的进给速度与进给量，丝杆与拖板之间采用螺母副传动，配合导轨面的润滑槽设计，可降低滑动摩擦阻力，保证进给动作的平顺性，避免爬行现象影响加工精度。设计过程中充分考虑了安装边界的控制，整体设备的长宽尺寸控制在常规工作台的承载范围内，底部安装板预留了四个固定安装孔，可通过螺栓将设备锁紧在工作台面，减少加工过程中的振动传导，提升切削稳定性。

　　主轴的中心高经过匹配设计，可装夹的最大棒料直径适配小型零件的加工需求，拖板的最大行程覆盖小尺寸工件的常规加工长度，无需额外拓展结构即可完成大部分小型零件的全行程加工。传动部分的带轮外侧预留了护罩安装位，实际装配时可加装金属或塑料护罩，避免传动带外露引发的操作安全隐患，电机的安装座设置了长条形调节孔，可通过调整电机的安装位置张紧传动带，补偿传动带长期使用后的拉伸变形，延长传动部件的使用寿命。刀架部分采用可更换刀座设计，可根据加工需求换装外圆车刀、切断刀、端面车刀等不同类型的切削刀具，换刀时仅需松开锁紧螺丝即可完成刀具更换，调整刀具伸出长度后即可重新锁紧投入使用，操作流程简便，适合小批量多品种的加工切换需求。

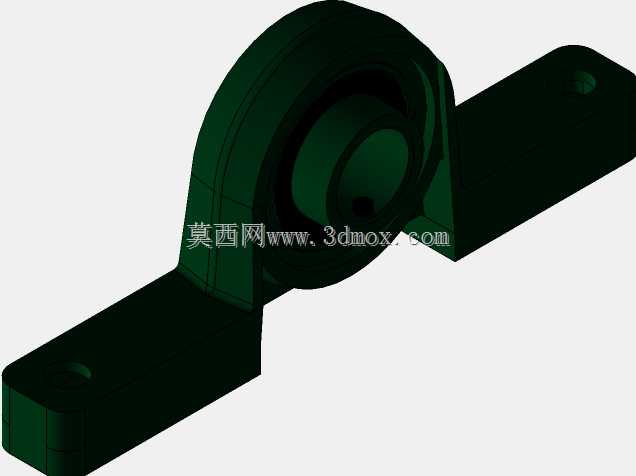

　　主轴箱体采用一体式铸造结构的简化设计，在三维建模过程中对轴承安装位、主轴通孔、密封槽等结构做了细节还原，可直接用于后续的工程图输出与零部件加工，各运动部件的配合公差在建模时按照常规机械加工的精度等级预留，可保证装配后各运动部件无卡滞、无过大间隙，满足小型车床的加工精度要求。设备的电气部分仅保留了电机的安装位，实际使用时可根据需求加装调速器、正反转开关等电控元件，实现主轴转速的无级调整与转向切换，拓展设备的加工适用范围。
