板料裁切冲孔复合冲压模具结构

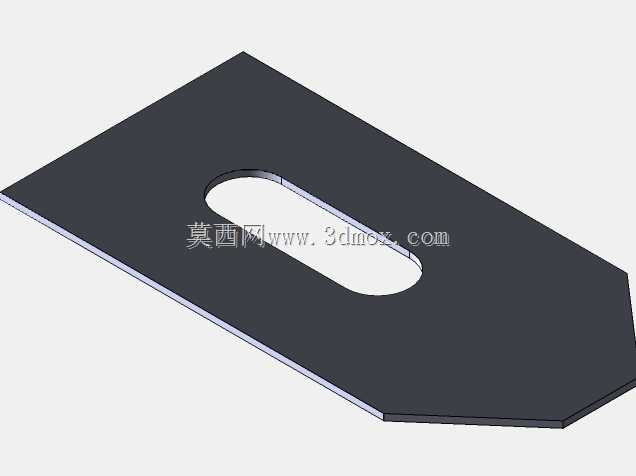

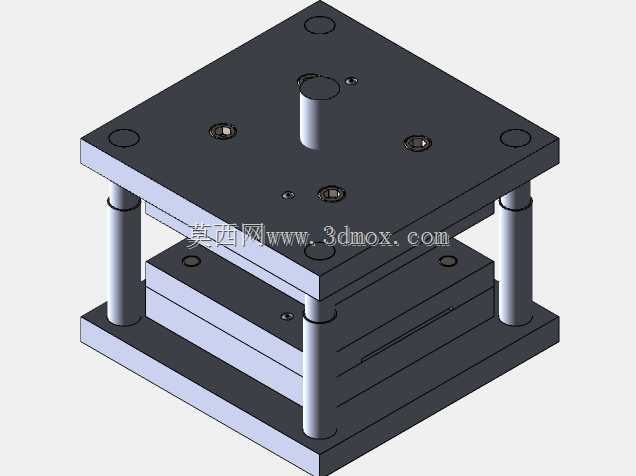

　　这套冷冲压复合模结构，主要面向薄金属板料的批量裁切与冲孔工序，常见于五金零配件加工、家电钣金件生产、小型五金件冲压产线场景，可在单次压力机行程内完成板料的外形裁切与预设孔位的冲孔作业，相比单工序模减少了工件多次定位带来的公差累积，适配中小尺寸平板类五金件的批量加工需求。从结构布局来看，整套模架采用标准后侧导柱模架形式，上下模座通过四根等直径导柱与导套配合实现开合导向，导柱与模座采用过盈压装配合，导套内嵌于上模座对应安装孔内，开合过程中导柱与导套的滑动配合间隙控制在H7/h6精度区间，可有效抵消压力机滑块运动的微小偏摆，保证上下模刃口的对中精度，避免啃模、刃口崩损问题。上模部分以模座为安装基准，中心位置设置模柄，

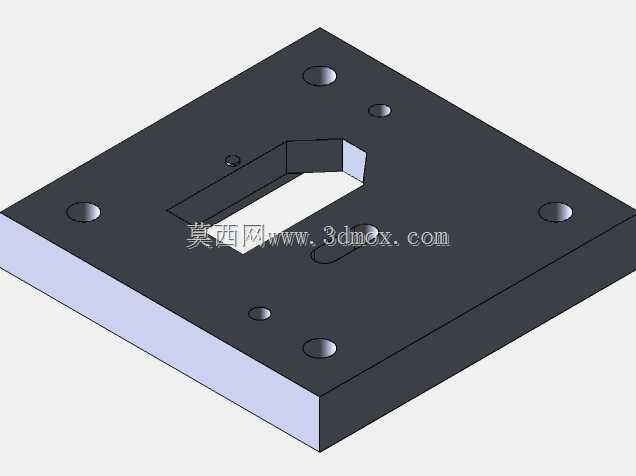

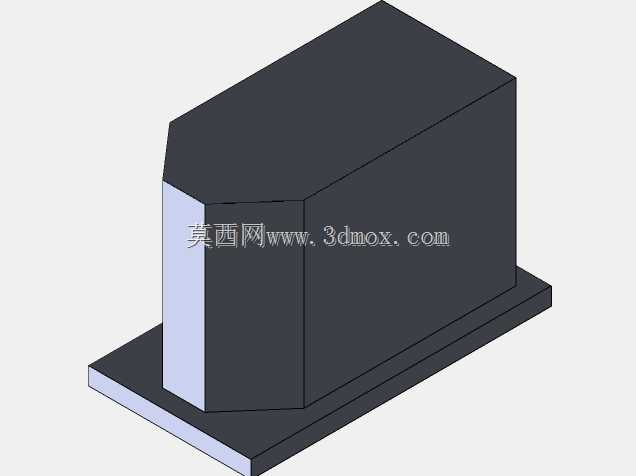

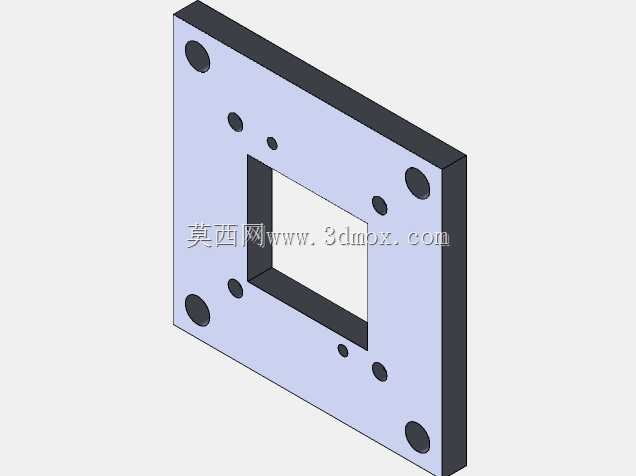

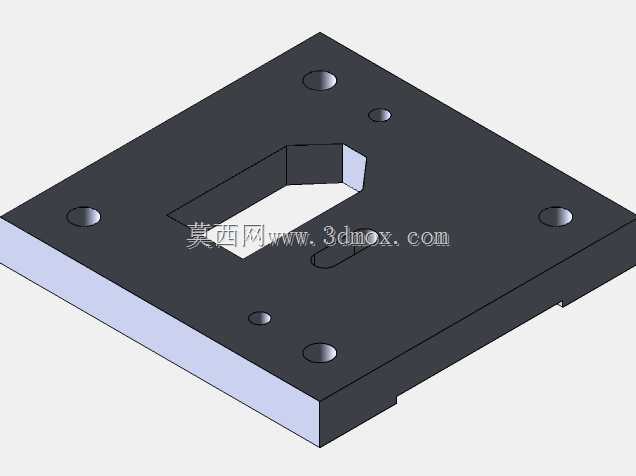

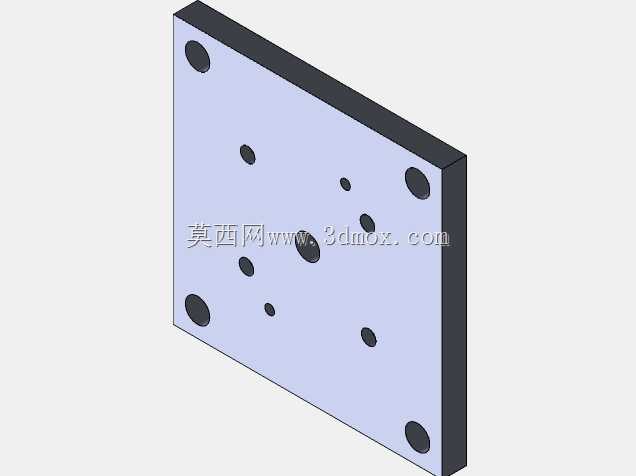

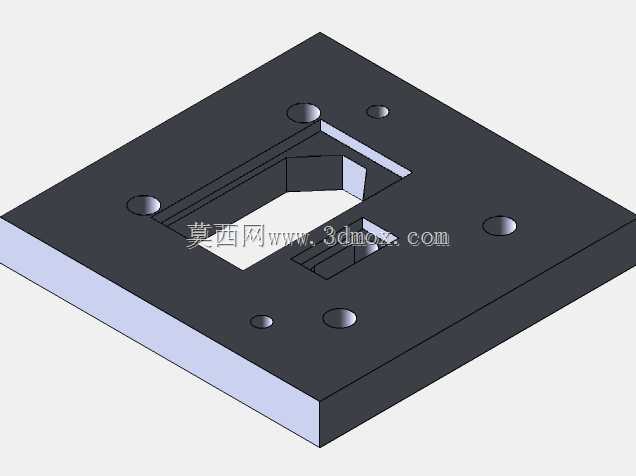

　　用于与压力机滑块的安装孔配合定位，模柄与上模座采用销钉定位、螺栓锁紧的固定方式，保证冲压过程中模柄与上模座无相对窜动；上模座下方依次固定垫板、凸模固定板，裁切凸模与冲孔凸模根据工序排布固定在固定板对应型孔内，凸模尾部设置台肩与垫板贴合，承受冲压过程中的反向冲裁力，避免凸模受力后回退。下模部分以凹模板为核心工作部件，凹模板内根据裁切外形与冲孔位置加工对应刃口，刃口直壁段高度根据冲裁板料厚度设置，通常取板料厚度的3-5倍，直壁段下方设置漏料斜度，冲裁完成的冲孔废料可顺着斜度从下模座的漏料孔排出，无需额外人工清理废料；凹模板下方设置下垫板与下模座，通过内六角螺栓与销钉实现各板件的锁紧定位，

　　下模座上预留的安装槽可适配不同吨位开式压力机的工作台T型槽，通过压板螺栓即可完成整套模具的装夹固定。设计过程中，各板件的厚度参数根据冲裁总力计算选取，垫板需承受凸模传递的冲压力，选用45号钢调质处理，硬度控制在28-32HRC，避免凸模尾部压溃模座；凸模与凹模刃口部分采用Cr12MoV合金工具钢制作，淬火硬度达到58-62HRC，保证刃口的耐磨性与抗崩损性能，刃口间隙根据冲裁板料的材质与厚度选取，普通冷轧钢板冲裁时间隙取板料厚度的10%-15%，保证冲裁断面的光亮带占比符合零件要求。安装边界方面，整套模架的闭合高度适配常规16吨-25吨开式可倾压力机的闭合高度调节范围，上下模座的外形尺寸小于对应吨位压力机的工作台面尺寸，

　　模柄直径适配常规压力机滑块的模柄安装孔直径，无需额外加装过渡套即可完成安装；导柱的长度设置满足开模状态下导柱与导套的配合长度不小于导柱直径的1.5倍，避免开模取件时导柱导套脱开导致重新合模时的研配问题。日常生产使用中，该结构的模具可通过更换凸模、凹模镶块，适配不同外形、不同孔位的同类型板料加工需求，模架部分可重复利用，仅需更换工作部件即可快速切换生产品种，降低小批量多品种生产的模具制造成本；冲压过程中，条料通过固定在凹模板上的导料板实现送料导向，配合挡料销控制送料步距，无需额外的送料机即可实现手工送料的小批量生产，加装自动送料机构后也可适配自动化冲压产线的连续生产需求。
