螺旋弹簧式液压减震器结构设计

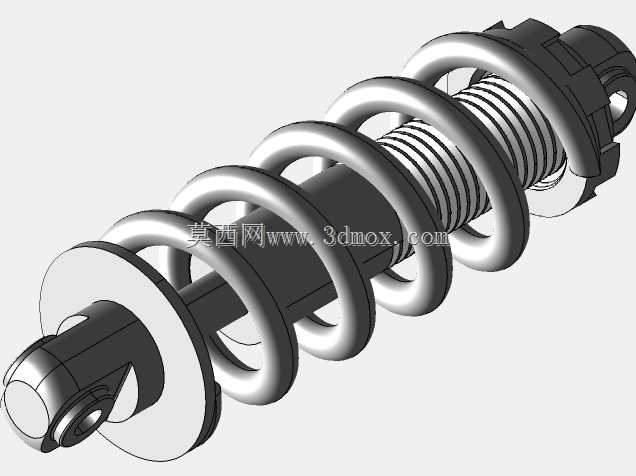

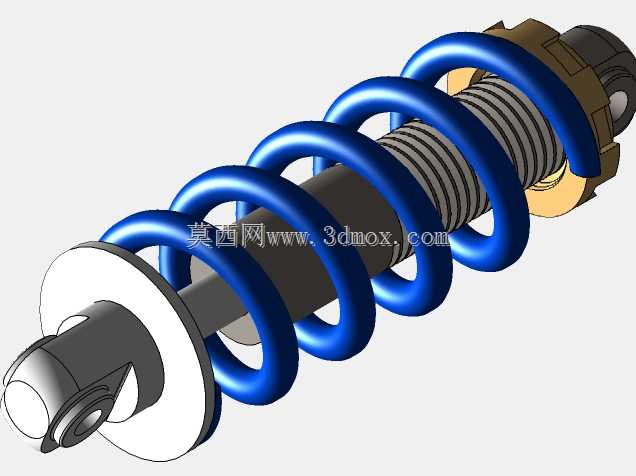

　　这款减震结构的设计，最初是针对非道路小型作业车辆的前悬缓冲需求做的方案，实际落地后也可适配轻型电动代步车、小型山地作业机具的行走缓冲场景，核心作用是抵消行走过程中路面传递的冲击载荷，避免刚性冲击直接传递至车架主体，既提升驾乘过程的平顺性，也能延长车架上搭载的各类精密作业部件的使用寿命。从结构逻辑来看，整体采用同轴式布局，螺旋弹簧与阻尼筒体共轴线布置，这种布局的优势在于受力路径完全沿轴向传递，不会产生额外的偏心力矩，对安装端的结构强度要求更低，同时也能缩小整体径向尺寸，适配轮边狭窄的安装空间。

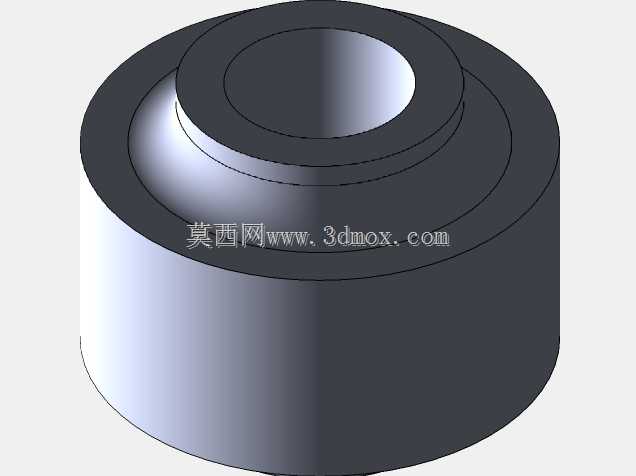

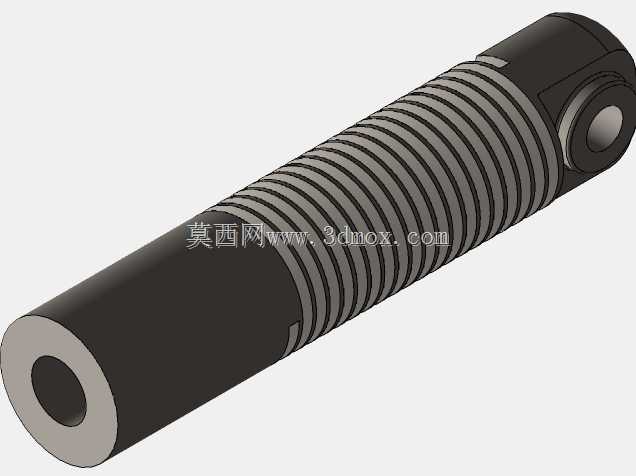

　　设计过程中首先确定的是阻尼筒体的参数，筒体内置多组叠层阻尼阀片，配合液压油的节流作用实现阻尼力的输出，低速压缩阶段阀片开度小，阻尼力平缓上升，能够过滤路面细碎的颠簸振动；高速冲击工况下阀片受油压作用自动开大，阻尼力不会陡增，避免出现硬碰硬的冲击感。外部的螺旋弹簧采用等节距设计，弹簧丝径、中径、有效圈数的匹配经过多轮迭代，静平衡位置的弹簧刚度刚好匹配预设的簧载质量，不会出现过软导致的打底问题，也不会因为刚度过高损失缓冲效果。弹簧两端的支撑座采用翻边限位结构，能够完全卡住弹簧的两端磨平圈，避免车辆行驶过程中弹簧出现径向窜动、脱出的风险，上下支撑座与弹簧接触的位置预留了微小的倒角，避免应力集中割伤弹簧表面的防腐涂层。\n两端的连接结构采用了不同的设计，上端为带橡胶衬套的吊耳结构，衬套本身具备一定的径向变形能力，能够补偿安装过程中存在的小角度同轴度误差，同时也能过滤一部分高频振动；下端为销轴式连接结构，连接销的直径、安装孔位的跨距都参考了通用小型行走设备的安装接口尺寸，不需要额外做转接支架就能直接适配多数现有车型的安装位。整体的安装边界尺寸经过校核，完全压缩状态下的总长度、最大伸长状态下的总行程都做了冗余设计，极限拉伸位置内置了橡胶缓冲块，避免活塞直接冲顶缸体端部，极限压缩位置也有对应的橡胶止挡，防止弹簧并圈产生金属撞击异响。

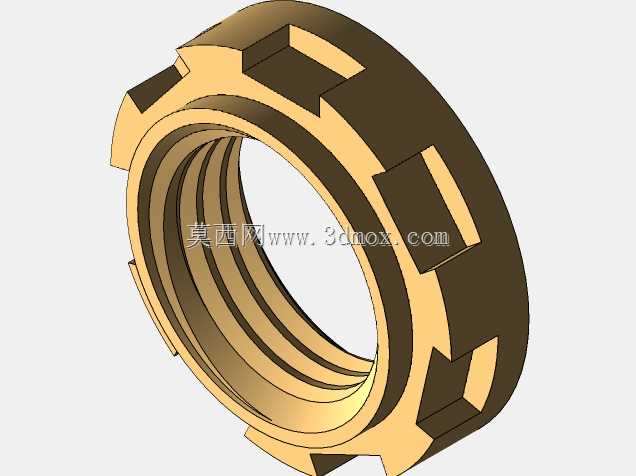

　　建模过程中对所有配合面都做了公差匹配，阻尼筒体的活塞杆表面做了粗糙度要求标注，保证密封件的使用寿命，弹簧的两端磨平圈的平面度也做了对应要求，保证弹簧受力均匀不会出现偏载。整个结构没有多余的冗余部件，所有零件都具备明确的功能定位，拆解维护时只需要拆下两端的连接销，松开弹簧上座的锁紧螺母就能完成阻尼芯的更换，日常维护不需要专用的大型工装，适配户外作业场景下的简易维护条件。实际测试中，这款减震结构在连续颠簸路面的温升控制表现稳定，连续工作两小时后阻尼筒的油温不会超出密封件的耐受温度范围，弹簧的刚度衰减率也控制在合理区间，能够满足长期高频使用的需求。
