蜗轮蜗杆啮合传动组件结构设计

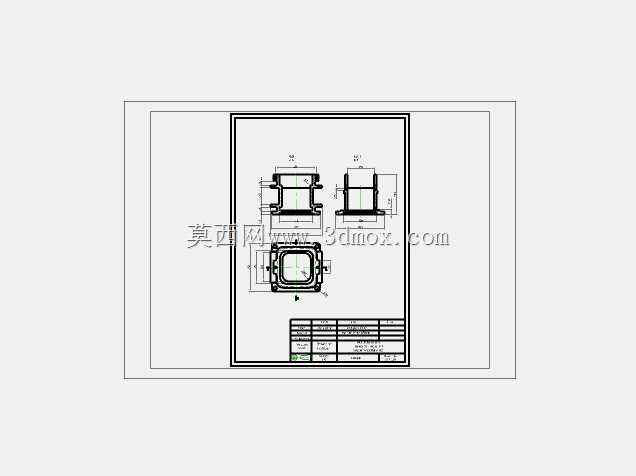

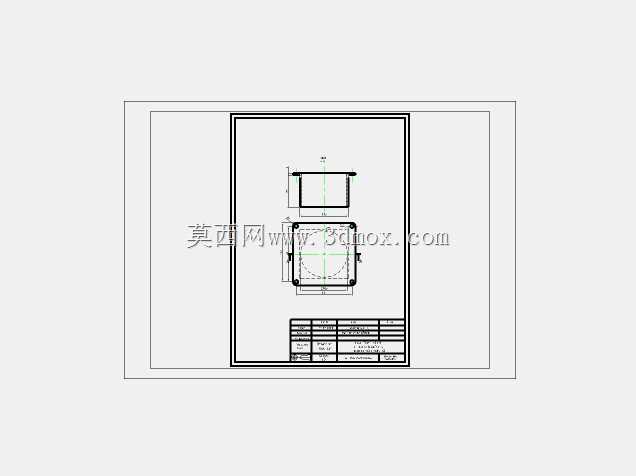

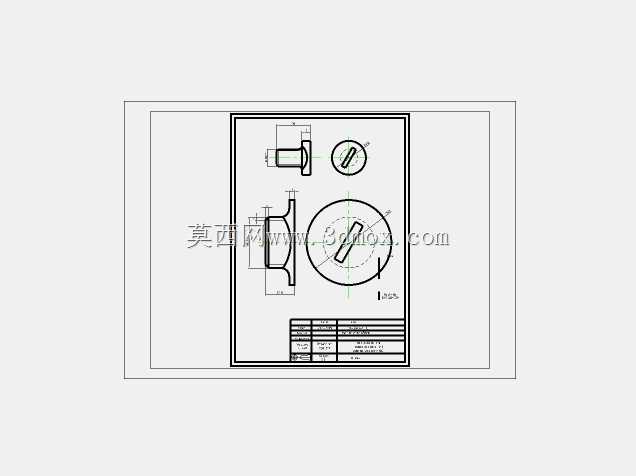

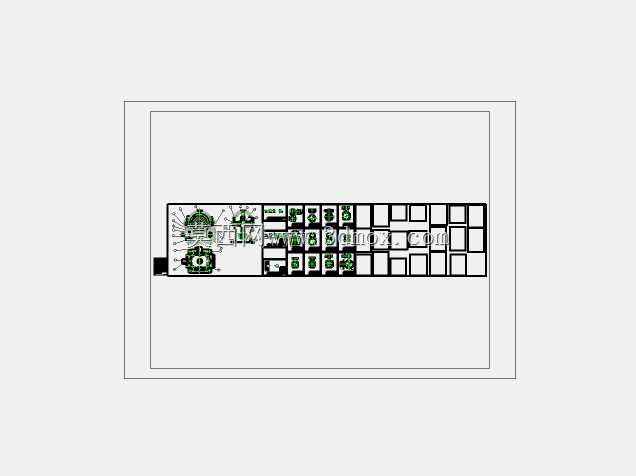

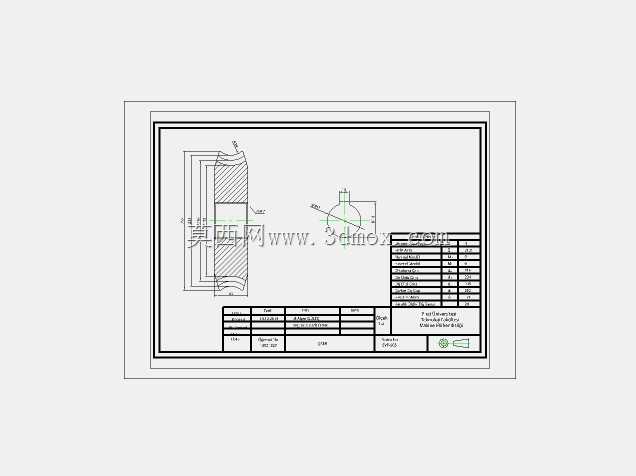

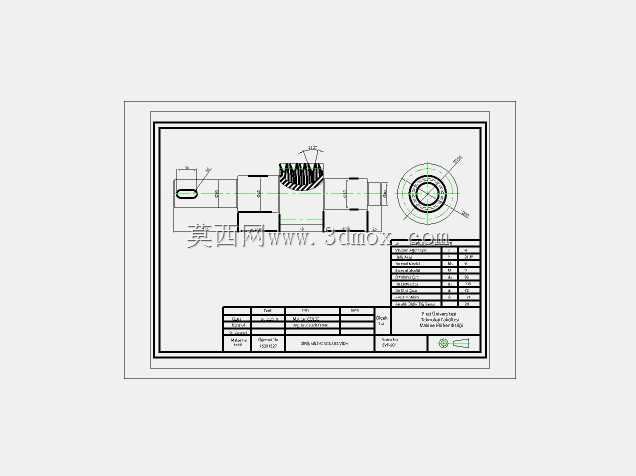

　　这套蜗轮蜗杆传动结构，核心应用在需要大传动比、低转速高扭矩输出的交错轴传动场景，常见于小型输送设备的减速单元、精密进给机构、工位回转驱动装置里，能在单级传动下实现10到60的传动比，相比多级圆柱齿轮减速，结构更紧凑，占用安装空间更小，同时啮合过程中具备自锁特性，当蜗杆导程角小于啮合轮齿当量摩擦角时，可实现反向锁止，避免负载端倒转，在起重类小型辅助机构、角度调节装置里能省掉额外的制动结构。从结构设计逻辑来看，蜗杆采用阿基米德齿形设计，加工时可通过普通车床搭配成型车刀完成切削，不需要专用的磨削设备就能达到基础精度要求，适配多数中小加工厂的加工能力；蜗轮部分采用组合式结构思路，轮芯选用结构钢保证安装轴孔的强度与抗冲击性能，

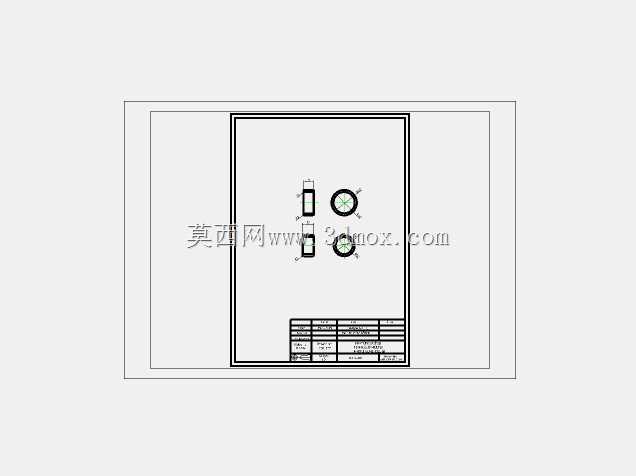

　　齿圈部分选用锡青铜材质，降低啮合过程中的摩擦系数，减少长期运行的磨损量，同时避免钢对钢啮合容易出现的胶合失效问题。安装边界上，蜗杆的支撑跨距按照轴径的5到7倍设计，两端采用深沟球轴承做径向支撑，其中一端预留轴向间隙调整垫片组，用来补偿蜗杆运行升温后的轴向热伸长，避免卡滞；蜗轮的安装中心高与蜗杆轴线保持严格的空间垂直，中心距公差控制在IT7级范围内，啮合侧隙根据应用场景调整，重载工况侧隙取0.1到0.2倍模数，精密进给工况侧隙控制在0.05倍模数以内，保证传动精度。实际装配过程中，需要先调整蜗杆的轴向窜动量，再通过涂色法检查蜗轮与蜗杆的接触斑点，正常工况下接触斑点应分布在蜗轮齿面的中部偏出侧，接触面积沿齿高方向不小于40%，

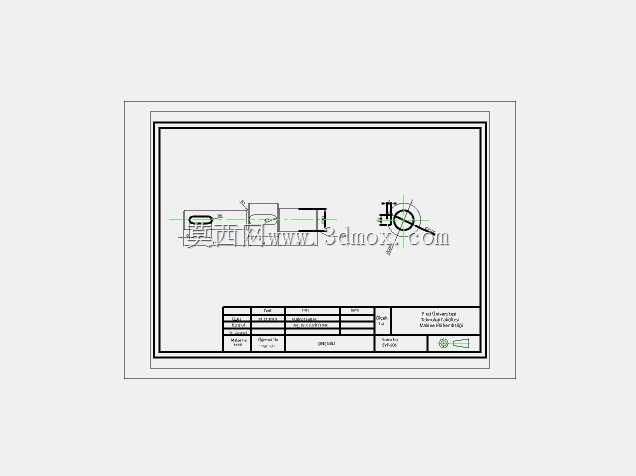

　　沿齿长方向不小于50%，如果接触斑点偏齿顶，需要调整蜗轮的轴向位置，偏齿根则适当增大中心距，保证啮合平稳性。润滑设计上，因为蜗杆蜗轮啮合时相对滑动速度大，采用油池浸油润滑时，蜗杆的浸油深度不超过齿根圆以上一个齿高，避免搅油损失过大，转速超过1000r/min的工况则采用喷油润滑，直接将润滑油喷入啮合区，带走摩擦产生的热量。这套结构的外形尺寸按照中心距63mm的规格设计，蜗杆轴端预留键槽与联轴器安装位，可直接连接驱动电机输出轴，蜗轮轴孔采用平键连接输出端，整体安装法兰的螺栓孔位置按照通用减速单元的安装尺寸匹配，不需要额外做安装转接板就能替换同规格的标准蜗轮减速机，在小型自动化生产线的回转工位、包装设备的送膜机构、

　　食品机械的输送驱动单元里都能直接适配。设计过程中特意对齿根圆角做了优化，将齿根圆角半径从常规的0.2倍模数增大到0.3倍模数，降低齿根处的应力集中，提升交变载荷下的轮齿疲劳强度，同时对蜗杆的齿面做淬火处理，硬度达到HRC45到50，保证长期运行的耐磨性，蜗轮齿圈的硬度控制在HB120到150，匹配蜗杆的硬度差，让磨合过程更快，运行噪音更低。
