长方形消毒垫边框支撑结构设计

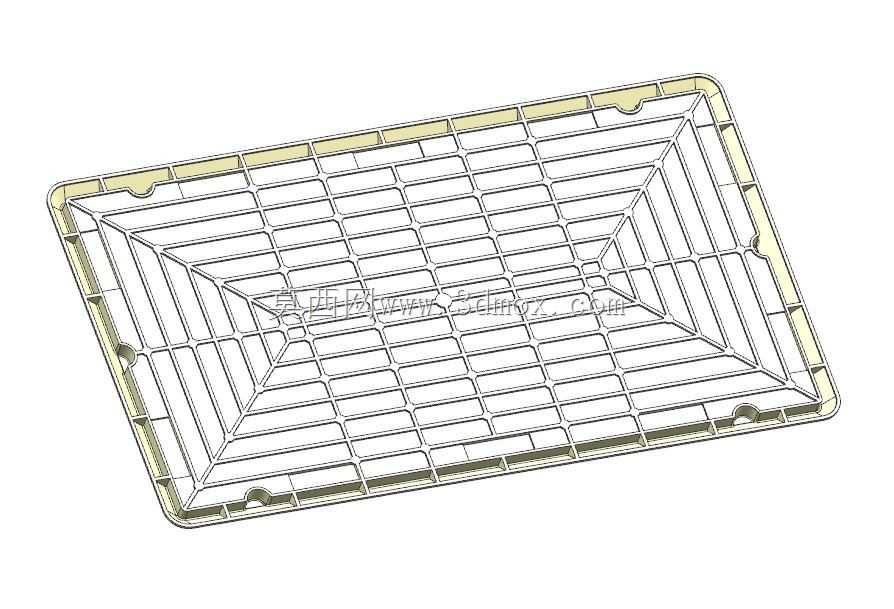

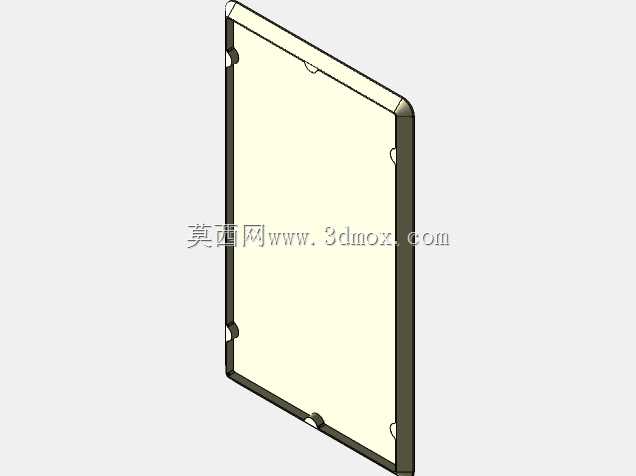

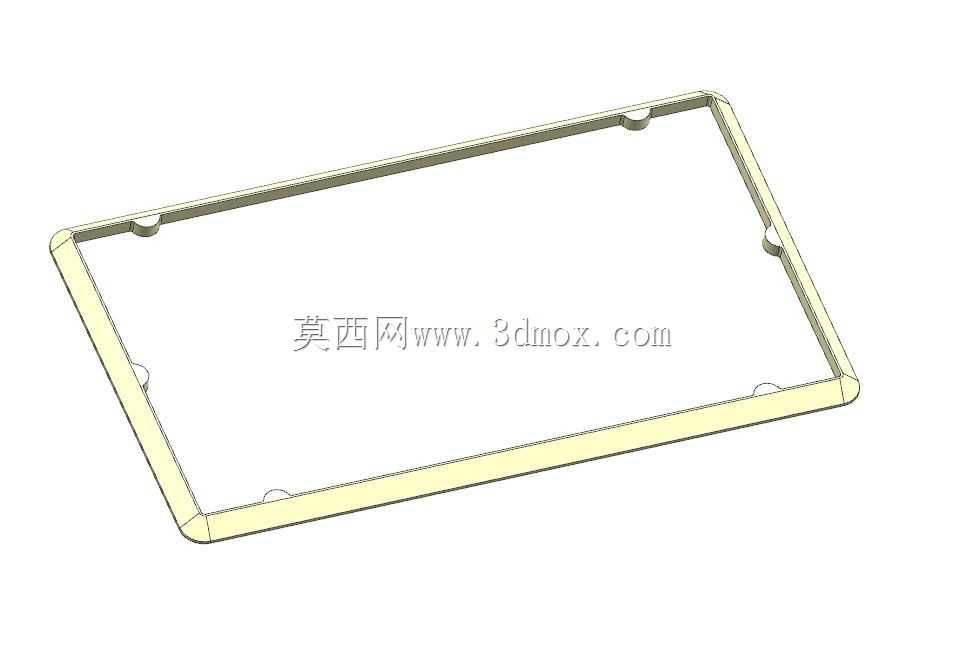

　　该结构件为消毒垫的外围承托边框，整体采用长方形闭环框架形态，主要用于公共出入口、洁净车间入口、医疗场所通道等需要对鞋底进行消杀的场景，作用是承托消毒垫本体，限定消毒垫的铺设边界，同时避免消毒垫在人员踩踏过程中出现移位、卷边的问题。框架四个角位做了圆弧过渡处理，没有尖锐棱角，既能够避免人员通行时磕碰划伤，也能降低边角位置受外力撞击出现开裂变形的概率，适配高频次人员通行的使用环境。框架内侧沿周向预留有均匀分布的定位凸点，这些凸点可以卡入消毒垫边缘对应的限位槽内，让消毒垫和边框保持相对固定，人员踩踏经过时不会出现垫体偏移、积液外溢的情况。框架底部沿长边和短边的对应位置设置了多个一体成型的支撑脚，支撑脚高出框架底面一定距离，

　　一方面可以让边框整体和地面之间留出微小间隙，避免框底长期接触地面积水出现锈蚀或者积污，另一方面也能让整个边框的受力均匀分散到各个支撑点位，在人员频繁踩踏的情况下不会出现局部凹陷、翘边的问题。从结构设计思路来看，这款边框没有采用多余的复杂曲面或者冗余连接结构，整体为等截面薄壁框体，在保证整体结构刚性的前提下尽可能控制了材料用量，适合批量成型加工。框架的内侧轮廓尺寸和常规消毒垫的外形尺寸匹配，外侧轮廓则预留了和周边地面铺装衔接的余量，安装时可以直接嵌入地面预留的凹槽内，也可以直接平铺在平整地面上使用，不需要额外的打孔固定件。边框的上边沿做了微小的外翻导角，人员鞋底踩踏经过时不会出现硌脚的触感，同时也能引导鞋底完全接触到框内的消毒垫表面，

　　保证消杀覆盖范围。在实际选型应用中，这类边框需要重点确认内框长宽尺寸和所选消毒垫的尺寸公差，预留0.5到1毫米的装配间隙，既方便垫体的更换维护，也不会因为间隙过大导致垫体在框内晃动。底部支撑脚的排布位置避开了人员行走时的主要受力路径，不会因为长期集中受力出现支撑脚断裂的问题，整体结构兼顾了安装便捷性、使用耐久性和场景适配性，能够满足不同公共入口区域的消杀设施配套需求。
