电火花加工用3R延长电极工装结构

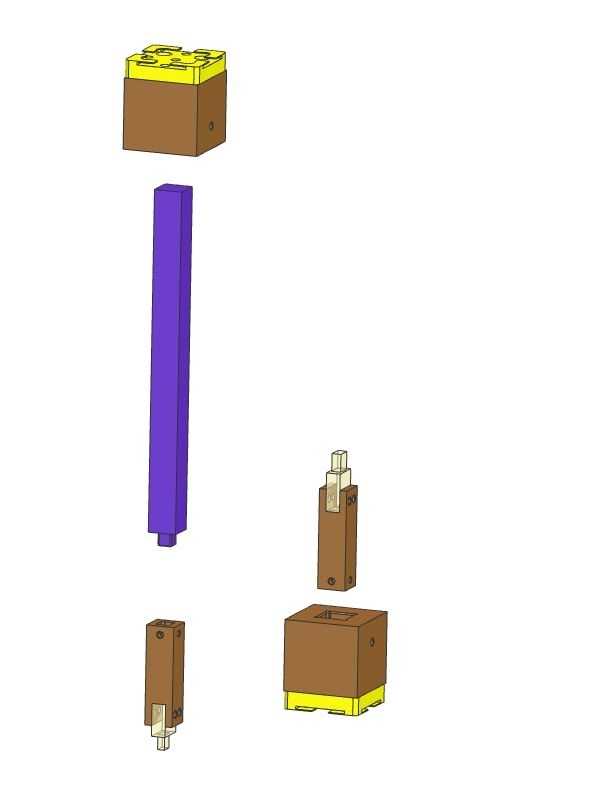

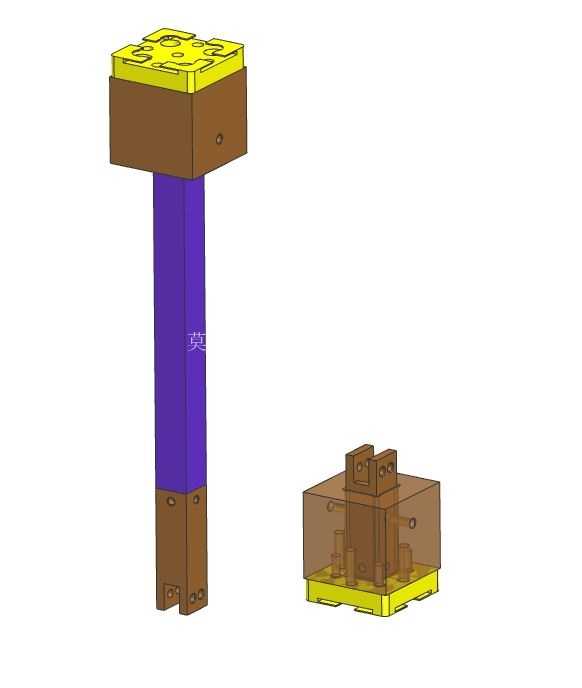

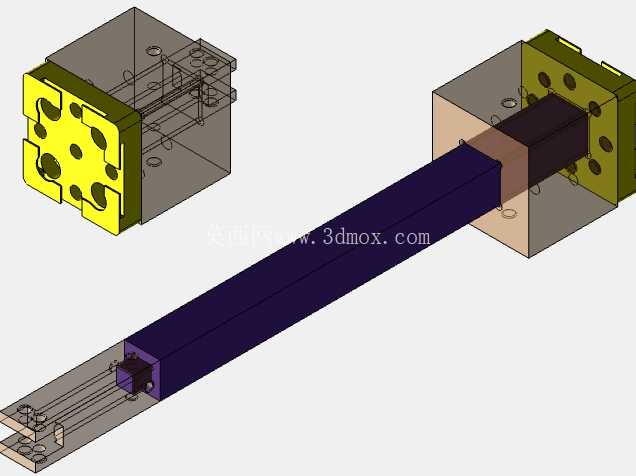

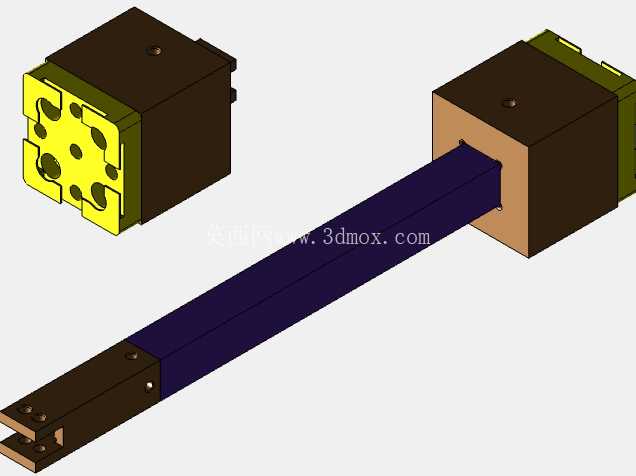

　　在压铸模具、精密塑胶模具的深腔电火花加工场景中，常规标准电极的装夹长度往往无法触及深腔、窄缝等深层加工区域，若直接加长电极毛坯，不仅会大幅提升铜、石墨等电极材料的消耗成本，还会因电极悬伸过长导致刚性不足，加工过程中出现振纹、放电间隙不均、尺寸超差等问题，这款3R延长电极结构正是针对这类加工痛点设计的专用工装。从结构设计逻辑来看，整套结构分为顶部装夹基准座、中间延长杆体、底部电极安装座三个核心部分，顶部基准座完全适配3R系统的标准装夹接口，定位销孔、夹紧槽的位置公差控制在0.002mm以内，可直接与EDM机床的3R卡盘快速装夹，无需重复打表找正，能将单工位电极换装时间压缩至1分钟以内，匹配批量模具加工的快换需求。

　　中间延长杆体采用高强度合金钢材质，经调质、表面氮化处理，硬度达到HRC58-62，杆体截面为矩形结构，相比同截面积的圆杆抗扭刚性提升40%以上，可有效避免长悬伸加工时的杆体颤振，杆体长度可根据加工深度需求做系列化适配，覆盖100mm-500mm的深腔加工区间，杆体表面做发黑防锈处理，适配车间多油、多切削液的作业环境。底部电极安装座设置了标准的电极装夹槽与锁紧螺钉孔，可兼容厚度15mm-50mm的标准铜公、石墨电极，安装座的定位面与顶部基准座的平行度、垂直度公差均控制在0.005mm以内，电极装夹后无需额外校正垂直度，即可保证加工位置精度。

　　从安装边界来看，顶部基准座的外形尺寸与标准3R电极夹头完全匹配，装夹后不会与机床的油槽、工件夹具产生干涉，底部安装座的周向尺寸比所装夹电极的最大外形单边小2mm，加工深腔侧壁时不会出现杆体蹭模的问题。实际加工应用中，这套延长结构可将电极的有效加工深度拓展至原有标准电极的3-5倍，同时电极毛坯仅需保留加工工作段与装夹段，相比整体加长电极可减少60%以上的电极材料消耗，尤其适合模具深腔骨位、深槽、倒扣位置的电火花加工，在汽车压铸模具、大型家电模具的加工场景中，可大幅降低电极制作成本，减少换装找正的辅助时间。

　　设计过程中充分考虑了放电加工的工况特性，所有锁紧螺钉均采用内六角高强度螺钉，锁紧力矩控制在8N·m，可承受大电流放电时的电极冲击力，避免加工过程中电极移位；杆体与上下连接座之间采用定位销+螺钉的组合连接方式，重复装夹精度控制在0.003mm以内，同一套延长杆可适配不同规格的电极，无需每次更换整支电极，进一步降低工装成本。结构上还做了防呆设计，顶部基准座的定位槽采用不对称布局，可避免装夹时出现方向错误，底部安装座的锁紧孔位做了沉头处理，螺钉锁紧后头部不突出安装面，不会与工件加工面产生碰撞。在深腔加工的排屑问题上，延长杆体的侧面预留了冲液通道安装位，可外接EDM机床的高压冲液管，将加工介质直接输送到放电区域，改善深腔加工的排屑效果，避免积碳导致的电极损耗过快、加工表面粗糙度差的问题。整套结构的所有配合面均做了精密磨削加工，表面粗糙度达到Ra0.8以下，可保证长期反复装夹的精度稳定性，正常使用工况下，装夹重复精度可保持2年以上不出现衰减，适合模具加工车间的批量、高频次EDM加工需求。
