电火花加工可调角度闸门支座

　　该支座主要面向电火花加工场景中的电极或工件姿态调整需求，常见于模具型腔清角、窄槽加工、深筋位修正以及需要倾斜进给的EDM工序。在实际装夹中，普通平口钳或磁力吸盘只能提供水平或垂直定位，遇到斜孔、斜壁、倒扣区域时往往需要多次垫角度块、打表找正，辅助时间长且重复定位一致性差。此件把上部安装平台与下部弧形回转座结合为一体，通过弧形刻度面直接读取倾角，可在一定范围内连续调整并锁紧，减少反复校表的工作量。

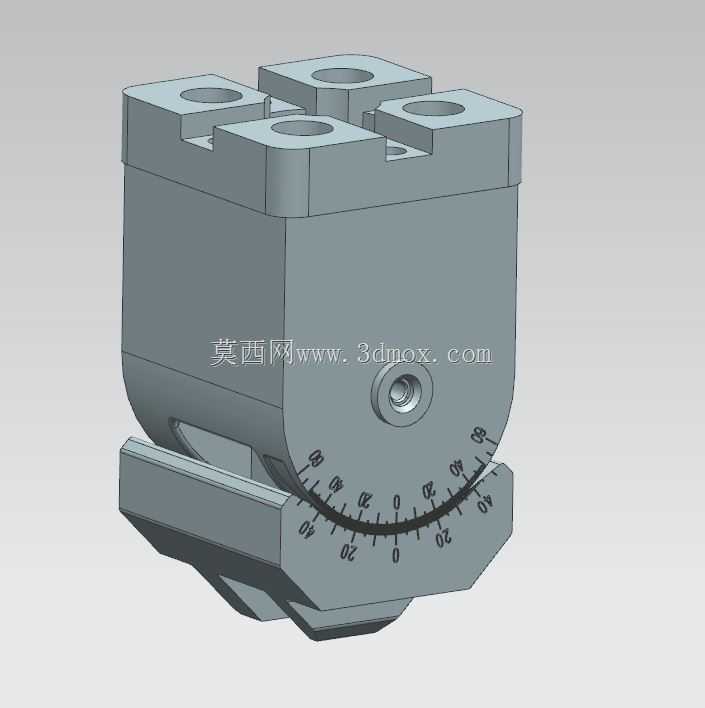

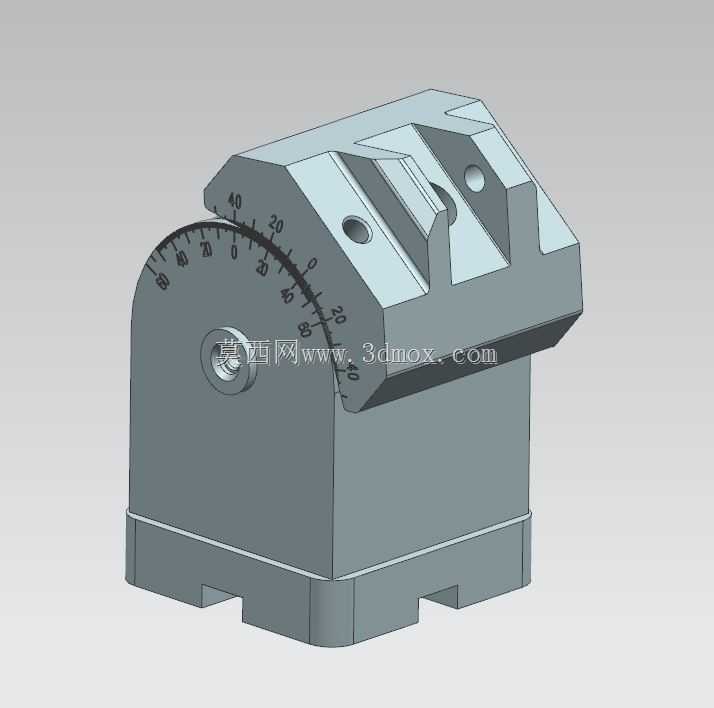

　　结构上，顶部平台预留多个沉孔与光孔，用于固定电极夹头、标准夹座或小型工件，孔位按常用装夹间距布置，便于压板、螺钉快速穿过。平台侧面设置锁紧螺钉孔，角度调整到位后可从侧向压紧弧形配合面，形成摩擦锁止，避免加工过程中因冲液、伺服进给或电极接触引起的微小位移。下部弧形座带有0°至约45°的双向刻度，刻度线沿弧面分布，中线为零位，两侧分别标示正负角度，操作者可根据工艺卡直接设定倾角，必要时再用百分表复核。

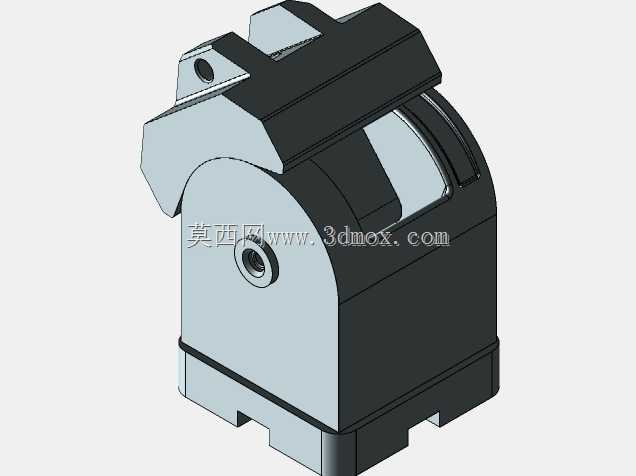

　　设计思路集中在刚性、可达性与操作便利性之间的平衡。上部箱体采用较厚立壁和封闭腔形，以承受Z向伺服接触力和侧向分力；底部支撑脚向外延展，降低倾斜状态下的重心偏移；弧形配合面位于受力中心附近，使锁紧力更均匀地传递到整个接触面。安装边界方面，上部平台的孔位区域决定了可兼容的夹具体尺寸，底部支撑轮廓决定其在机床工作台上的占位，弧形座半径则限制最大摆角。建模时需重点控制上下结合面的同轴度、刻度弧面与回转中心的位置度，以及平台上表面在零位时的平面度，否则角度读数与实际电极轴线会产生偏差。

　　现场使用中，这类支座通常与EDM电极夹头、标准千秋架或加长杆配合，先在零位完成X、Y原点设定，再松开侧向锁紧件转动上部至目标角度，锁紧后重新确认Z向基准。对于多型腔模具中相同斜特征的加工，一次找正后可通过更换电极重复使用，能显著降低重复装夹误差。冲液方向、电极损耗补偿和排屑空间仍需结合具体机床参数另行设定，支座本身解决的是姿态固定与角度可读的问题。
