Naca23015翼型后掠翼机翼结构设计

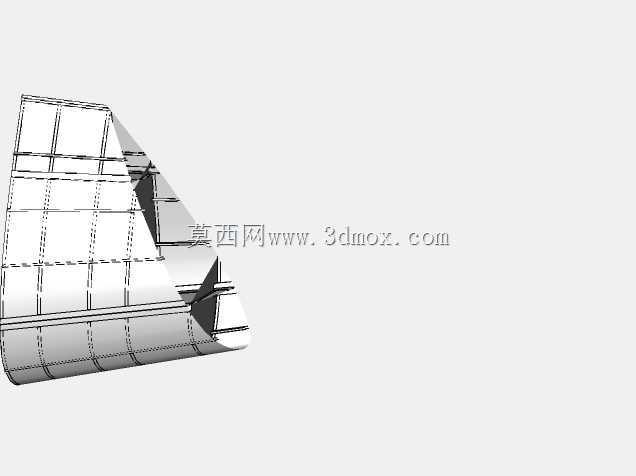

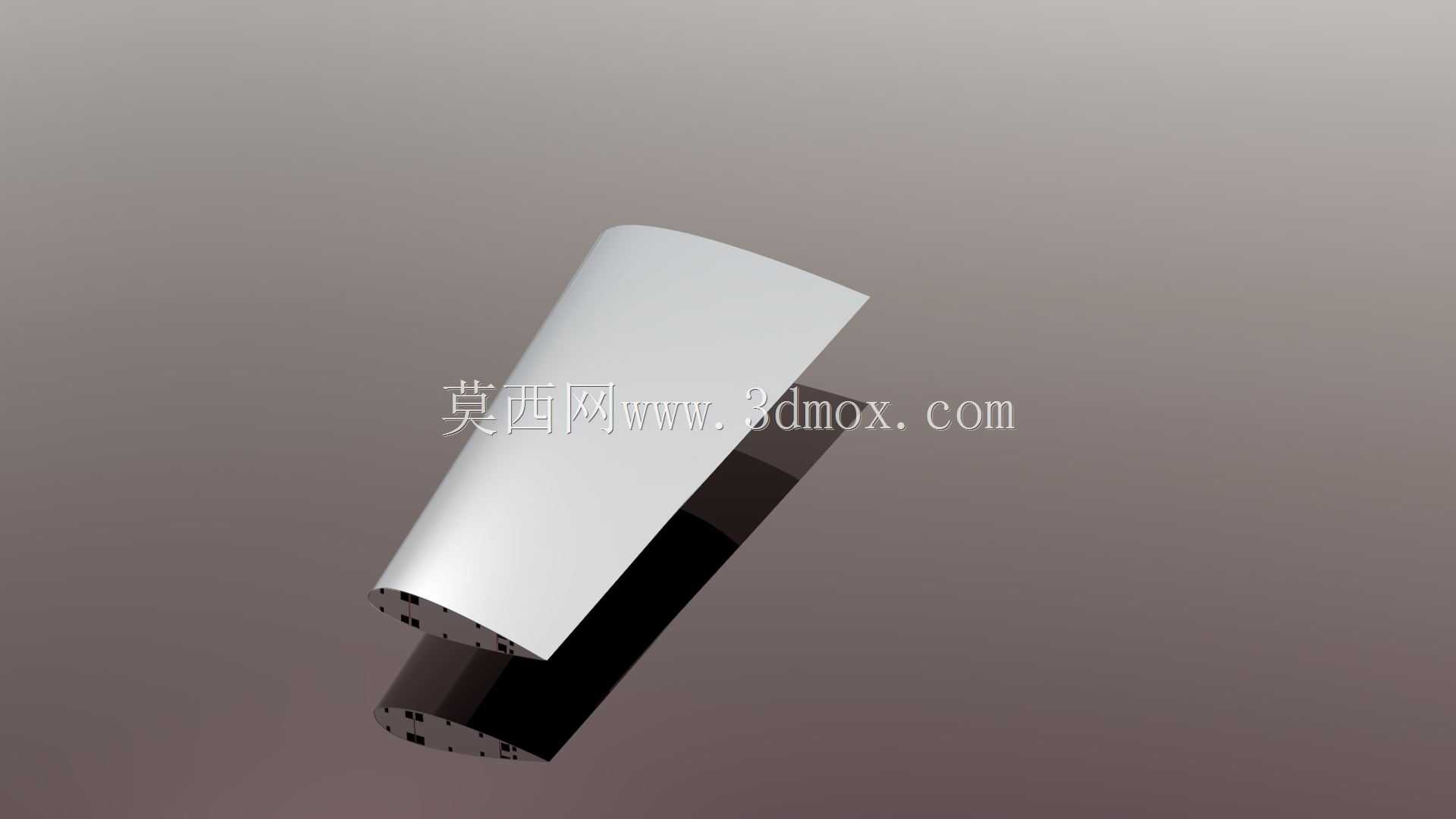

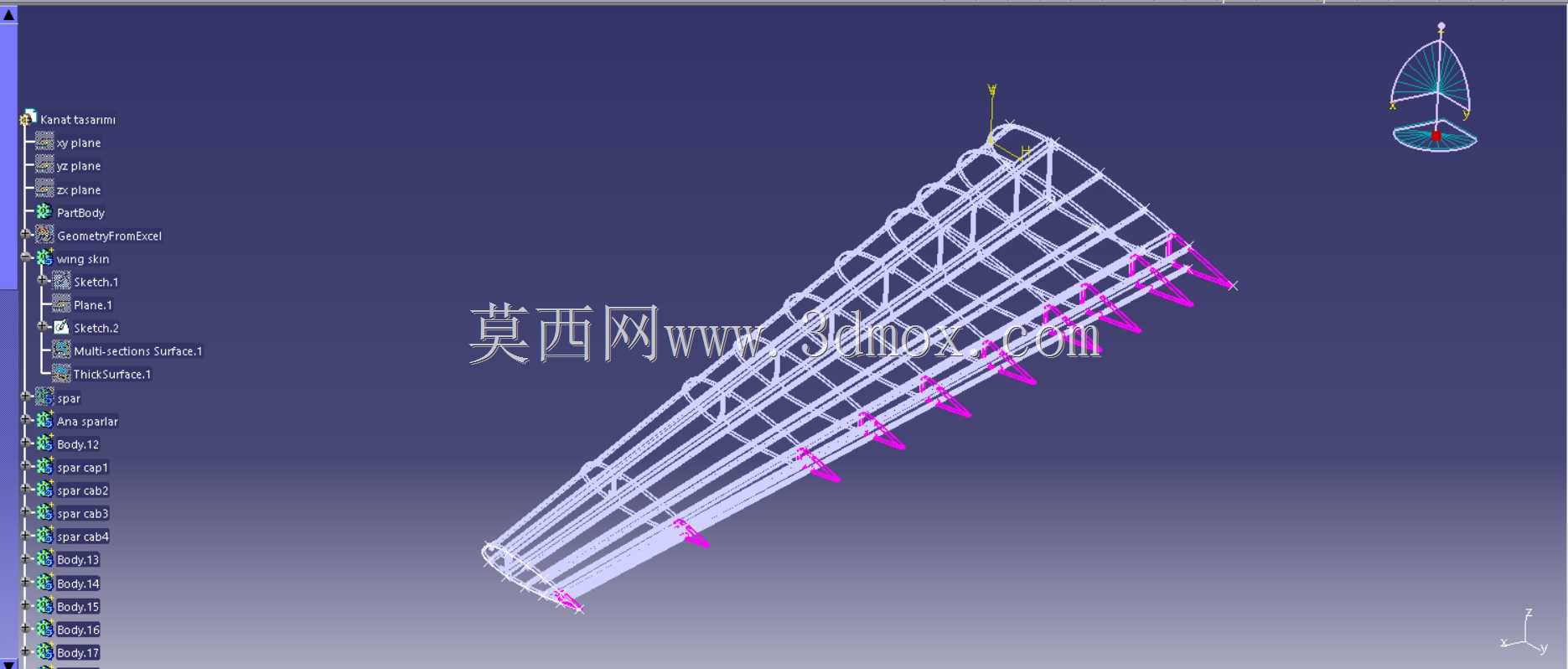

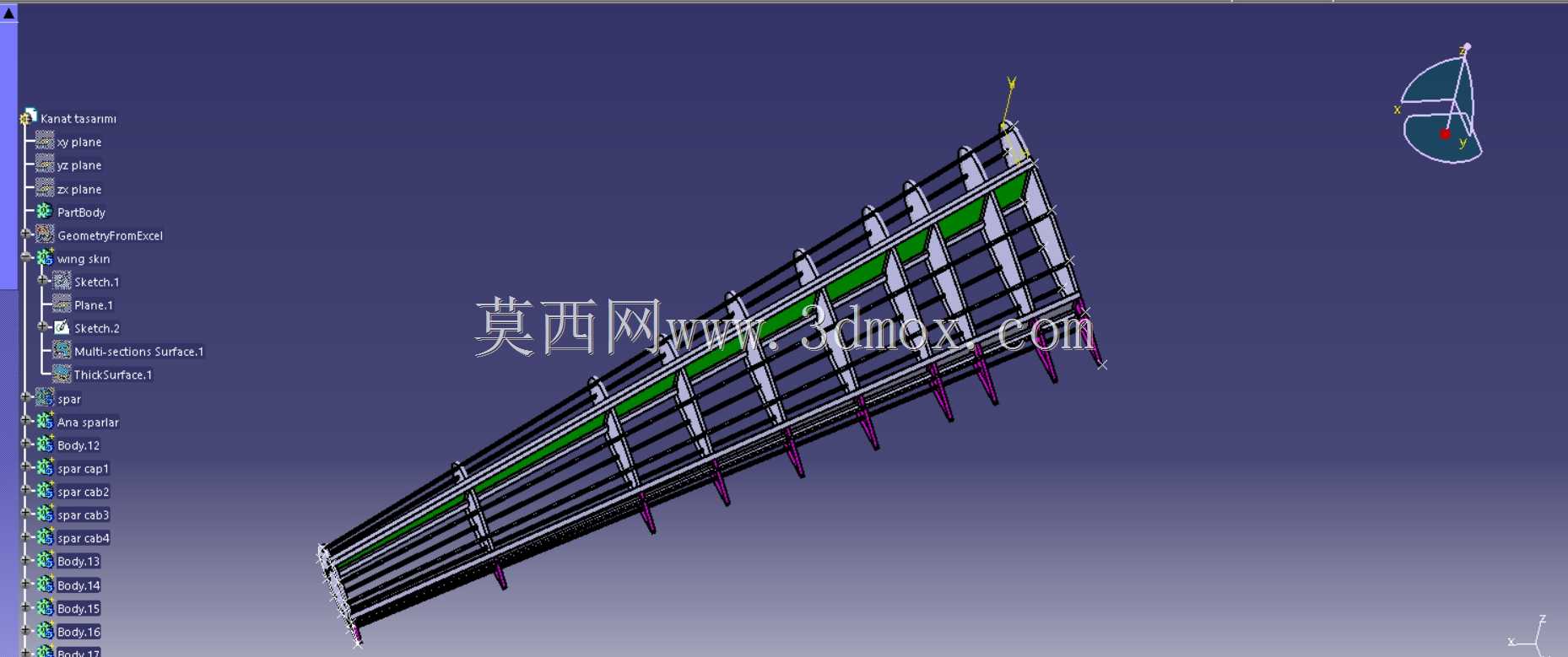

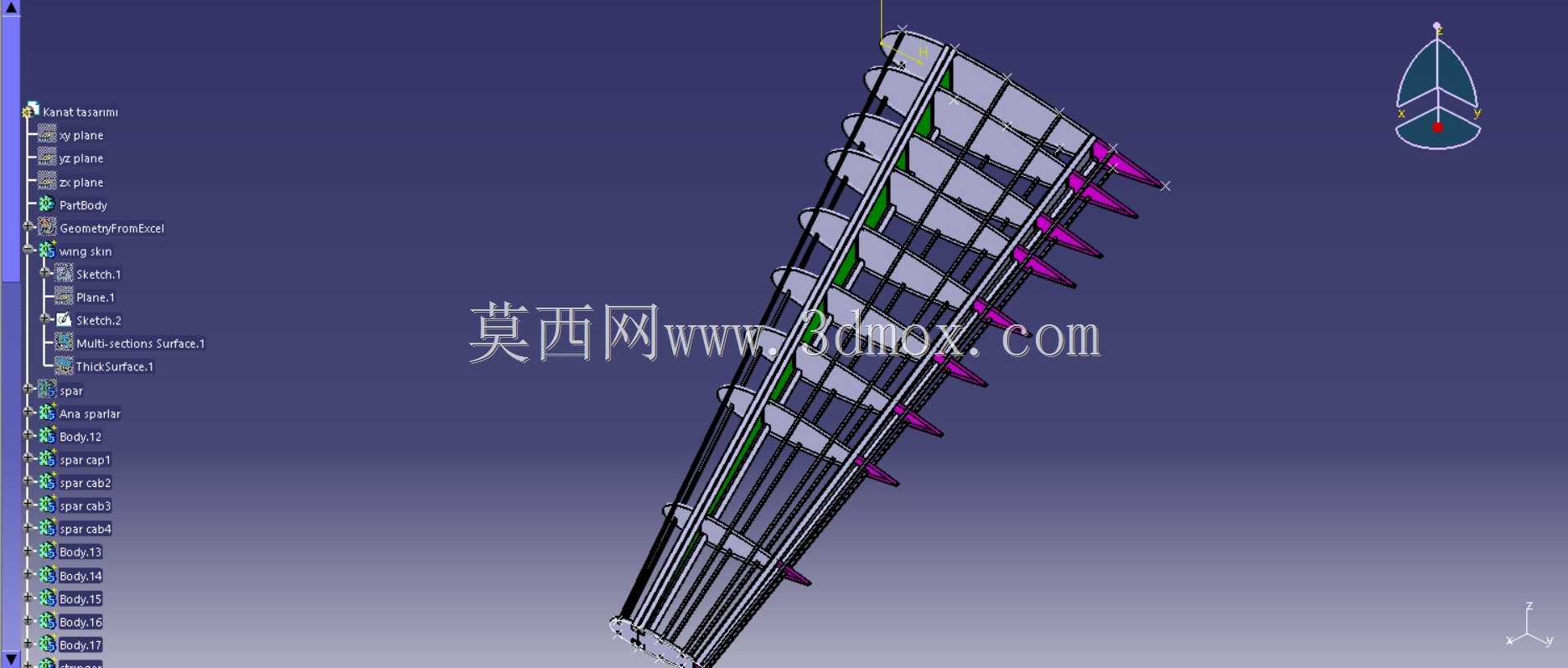

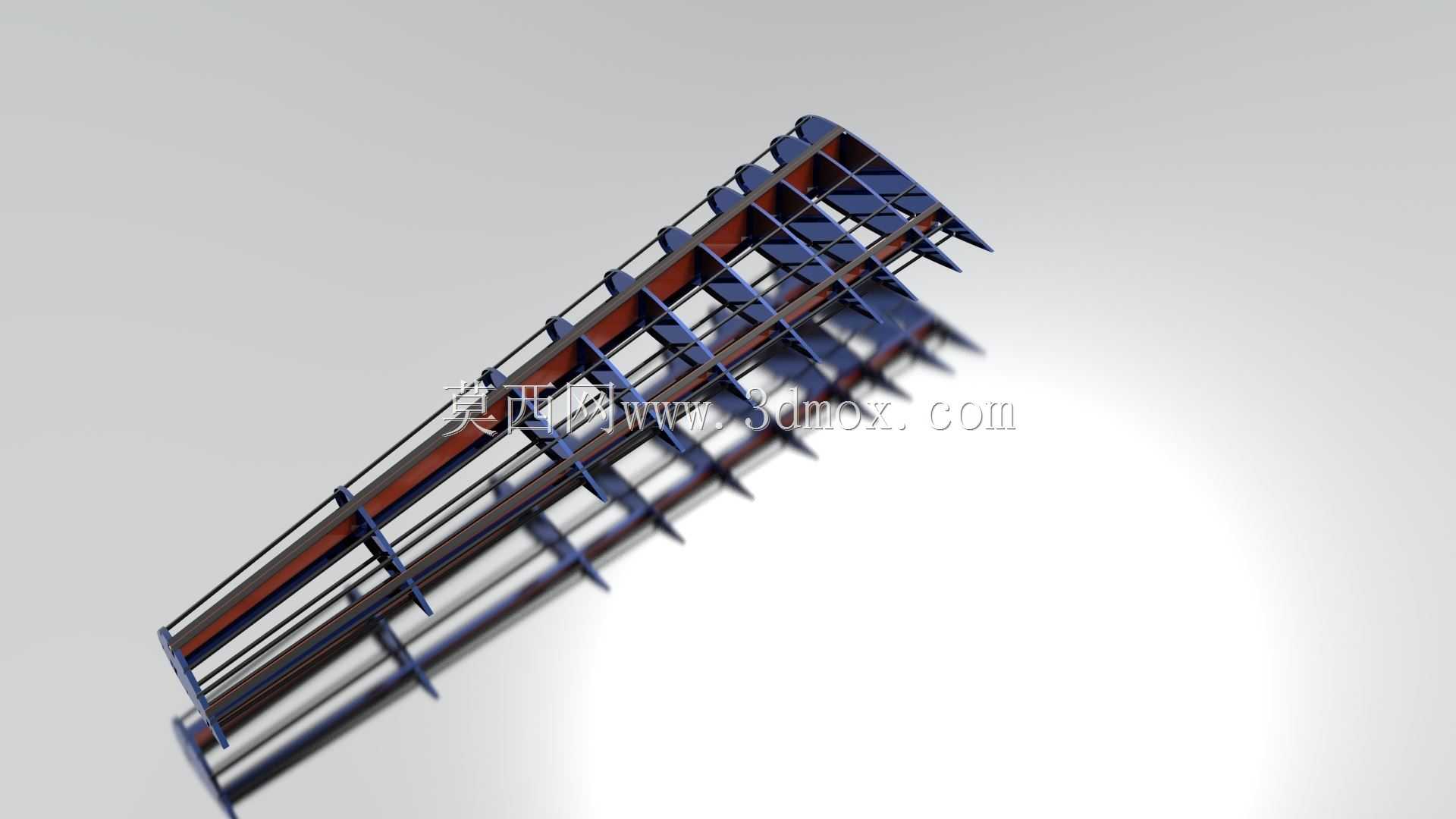

　　该模型呈现的是基于Naca23015翼型的后掠翼内部承力骨架，重点不在完整蒙皮外形，而在翼梁、翼肋与长桁组成的传力路径，适合用于航空结构方案讨论、教学演示以及机翼内部布置校核。实际工程中，这类骨架需要把气动载荷从蒙皮传递到翼肋，再由翼肋汇集到主翼梁，最终传入机身接头，因此模型中纵向构件与横向肋板的相交关系、间距变化和端部收束形式，都直接影响机翼的弯曲、扭转刚度以及装配可行性。

　　从应用场景看，后掠翼布局常见于高亚音速飞机，机翼后掠可以延缓激波出现、降低跨音速阻力，但也会带来翼根弯矩增大、扭转耦合明显等问题。Naca23015属于有一定弯度和厚度的翼型，相对厚度约15%，内部空间相对充裕，便于布置翼梁、燃油箱通路、操纵线系或小型设备支架。模型采用裸露骨架表达，能够清楚看到沿展向布置的多根纵向构件，以及按一定弦向位置排列的翼肋；肋板并非简单等距复制，而是随翼弦收窄、后掠角和结构高度变化逐步调整轮廓，这种处理更接近真实机翼中由根部到梢部的刚度递减需求。

　　设计思路上，主承力构件宜布置在机翼厚度较大、气动压心附近的区域，以减小扭转载荷对翼盒的不利影响。前缘和后缘区域结构高度较低，通常布置辅助长桁、前缘装置支座或襟副翼悬挂点，而不是承担主要弯矩。模型中可见骨架沿展向逐渐缩短，端部构件明显收窄，这有利于控制翼尖重量，同时避免梢部刚度过高导致载荷分布不合理。对于后掠翼，翼根前后区域的接头位置尤其关键，设计时需要结合机身框、对接角盒和螺栓布置预留边界，不能只按孤立机翼外形建模。

　　外形尺寸与安装边界方面，机翼模型应重点确认展长、根弦、梢弦、后掠角、上反角以及翼根对接面宽度。翼梁高度受翼型厚度限制，在根部可获得较大截面，到梢部则迅速减小；翼肋间距需要兼顾蒙皮支承、管路穿越和装配开敞性。若后续要深化为可制造结构，还需在翼梁缘条、腹板开口、肋板减轻孔、蒙皮连接边以及检修口附近补充局部细节。当前模型把内部骨架作为表达核心，能够帮助设计者直观检查构件是否互相干涉、翼肋是否随翼型准确定形、主传力路线是否连续，也为后续加入蒙皮、操纵面和机身对接结构提供了清晰基础。
