轻型上单翼固定翼滑翔飞行器结构设计

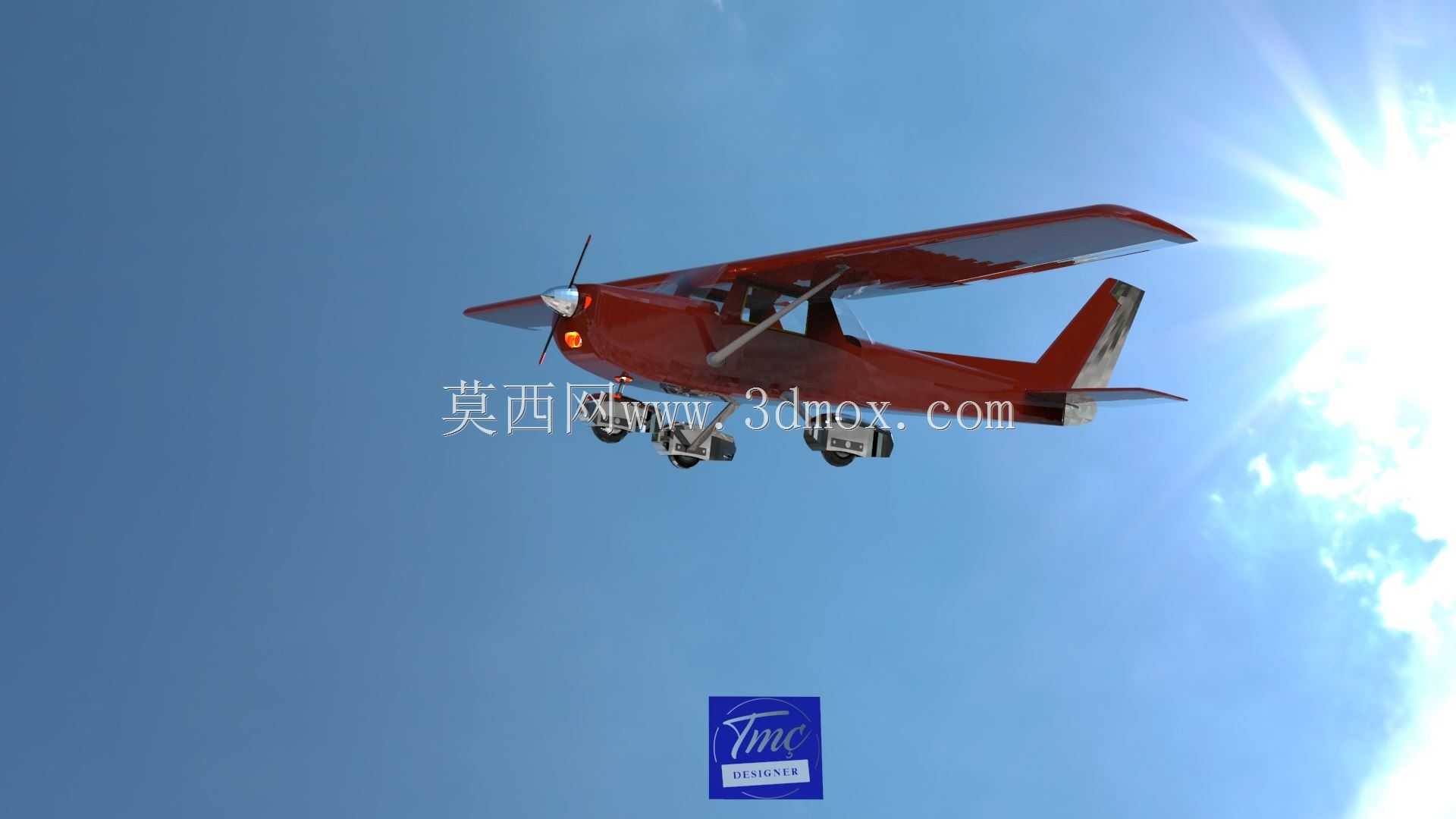

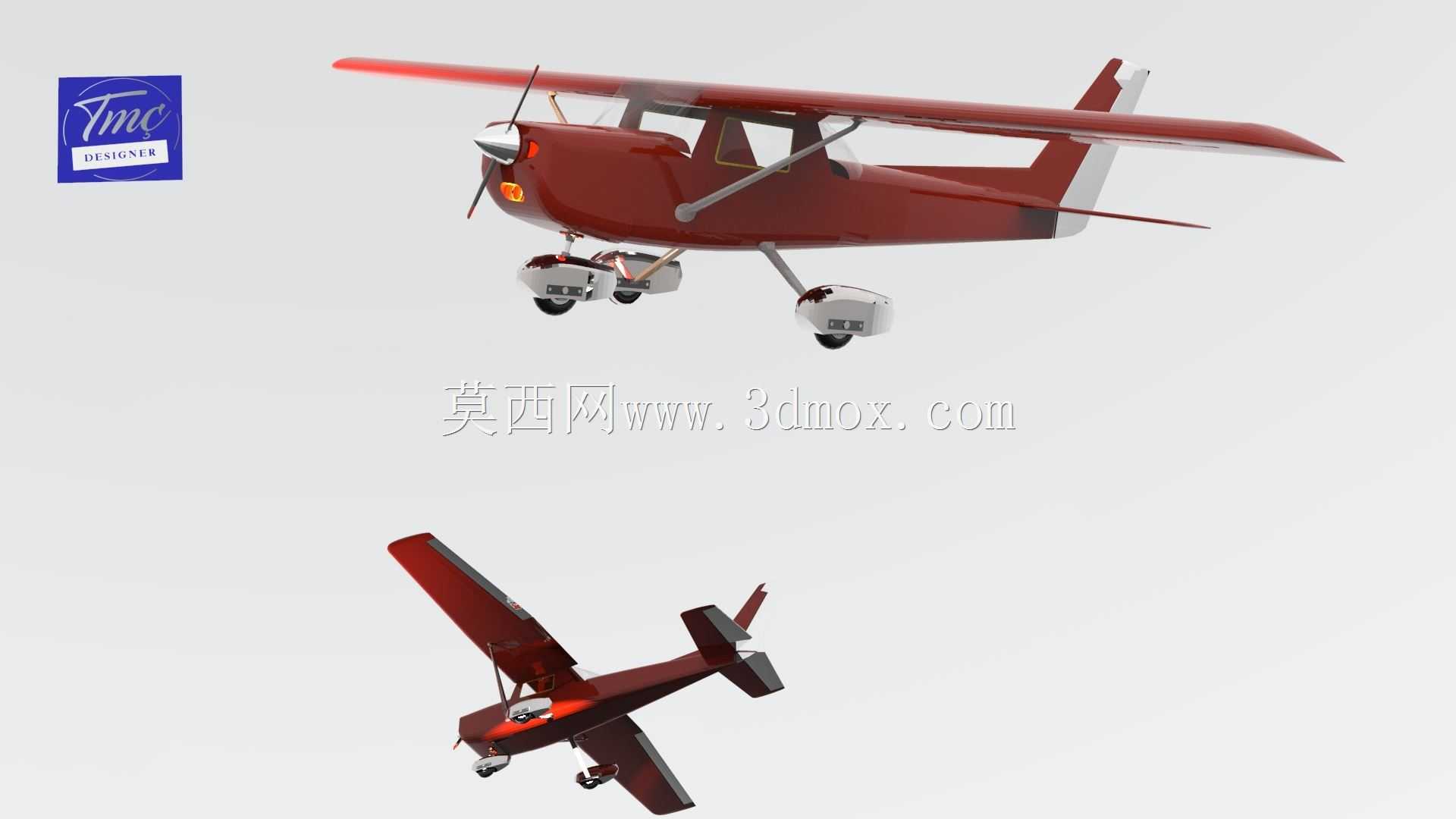

　　该模型呈现的是一架轻型上单翼固定翼滑翔飞行器，整体采用平直机翼、前置螺旋桨、后三点式起落架的常规布局，适合用于低速气动验证、航空教学演示、航模结构拆解以及轻型飞行器概念方案评审。从工程视角看，这类机型的核心并不只是把机身、机翼和尾翼拼合在一起，而是要在升阻效率、结构重量、地面滑跑稳定性和维护便利性之间取得平衡。机翼布置于机身上方，能够为机身下部留出更完整的装载与设备安装空间，同时减少起落时地面异物对翼面的影响；翼梁、翼肋与蒙皮的分区关系在模型中可作为结构细化的基础，后续若进入详细设计，需要进一步明确主梁承力路径、前后墙位置、翼身对接接头以及操纵面铰链边界。机身部分承担乘员或设备舱、动力安装座、尾翼支撑和起落架接载等多重功能。

　　模型中机头区域对应螺旋桨动力单元，设计时应关注电机或发动机安装面的同轴度、防火墙承载能力以及整流罩与冷却通道的匹配；机身中段需要控制截面变化率，避免局部刚度突变；尾部则连接平尾与垂尾，其长度直接影响俯仰和偏航操纵力矩，过短会降低配平裕度，过长又会增加尾部重量和机身弯矩。起落架采用前小轮、后主轮的形式，主轮位于重心稍后区域，便于地面滑跑时保持稳定并支持轻柔抬头起飞。实际建模或改型时，必须校核停机角、擦地角、主轮距与轮轴高度，防止起降过程中螺旋桨或翼尖触地。起落架与机身或翼根连接处应预留缓冲与安装空间，若用于真实飞行器，还需考虑落震载荷向机身框段的扩散路径；若用于航模，则可在保证强度的前提下简化支架结构以控制重量。尾翼组由水平安定面、

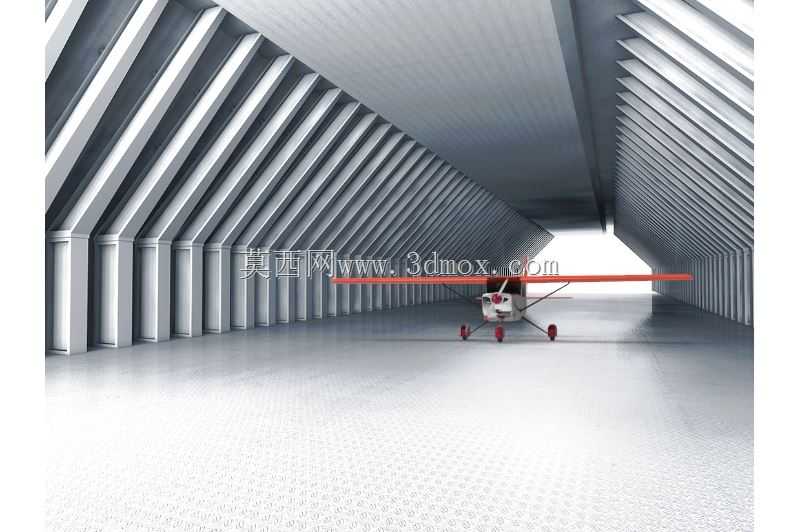

　　升降舵、垂直安定面和方向舵组成，承担配平与姿态修正任务。设计中应保证尾翼避开机翼下洗流的强烈干扰区，同时让舵面偏转角度满足低速起降和滑翔改出需求。对于滑翔占比较高的机型，机翼展弦比、翼尖处理和表面连续性对升阻比影响明显，模型外表面应尽量保持顺滑，减少不必要的阶差和凸起。从安装边界看，机翼展长、机身长度、垂尾高度和螺旋桨直径共同决定地面转运、机库存放以及维护支架的尺寸要求；机翼若设计为可拆解形式，还要在对接处定位销、紧固件和维护开口上预留操作空间。该模型可用于检查翼身、尾翼、起落架和动力段之间的空间干涉，也可作为进一步开展结构有限元分析、气动外形优化和样机装配的基础。
