这套四轮拖车转向联动机构主要面向厂区物料转运、小型牵引挂车、实验平台底盘以及低速运载设备的转向系统开发。实际使用中,拖车常需在狭窄通道、货架间或设备旁完成转弯与对位,单纯依靠前轮转向会带来较大转弯半径,后轮拖行轨迹也容易偏离牵引车路径。该机构通过前后轮组的协同偏转,使四轮在转向过程中尽量绕同一瞬时转向中心转动,从而降低轮胎侧向刮擦,提升狭小空间内的通过性与轨迹跟随能力。

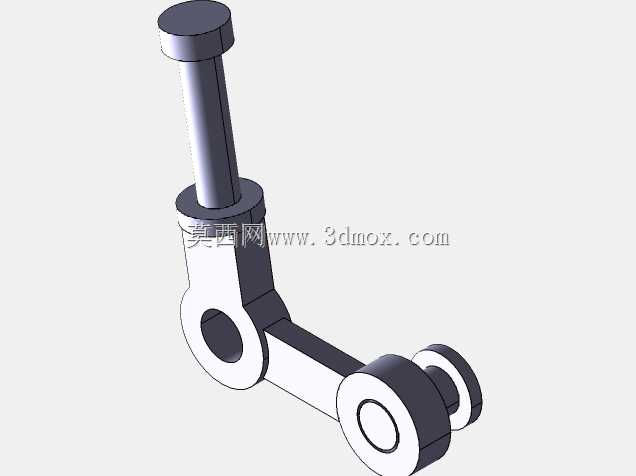

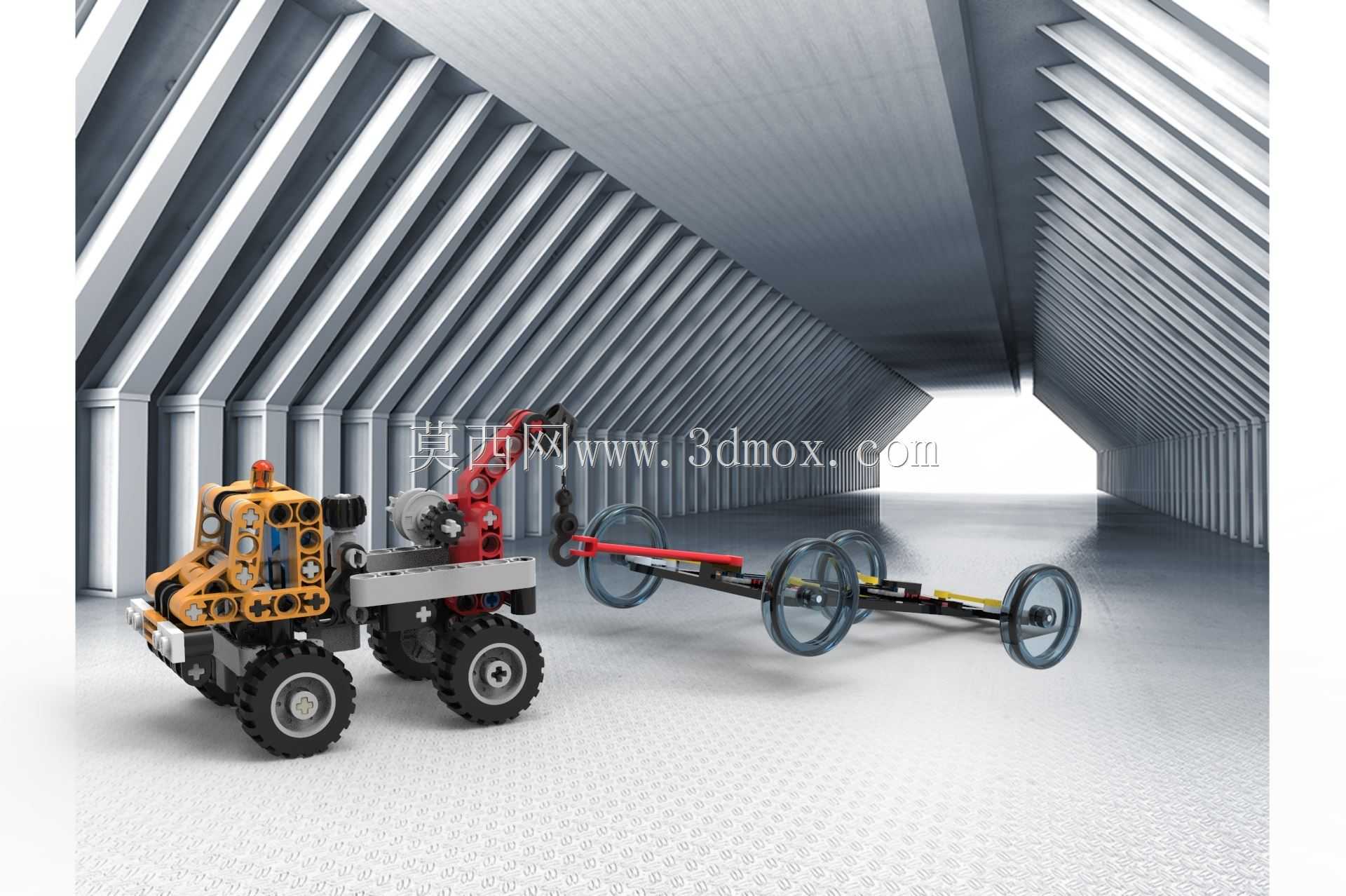

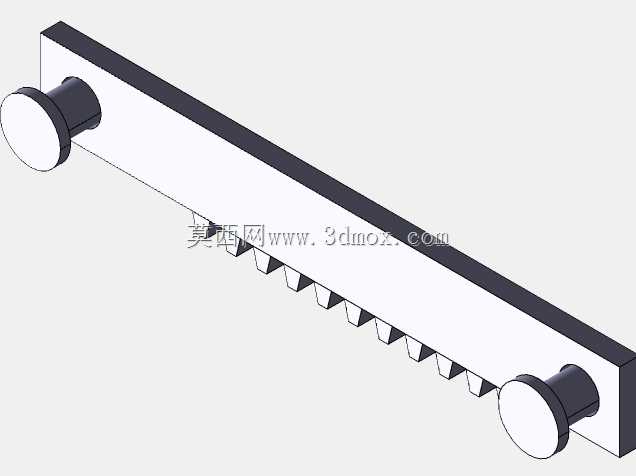

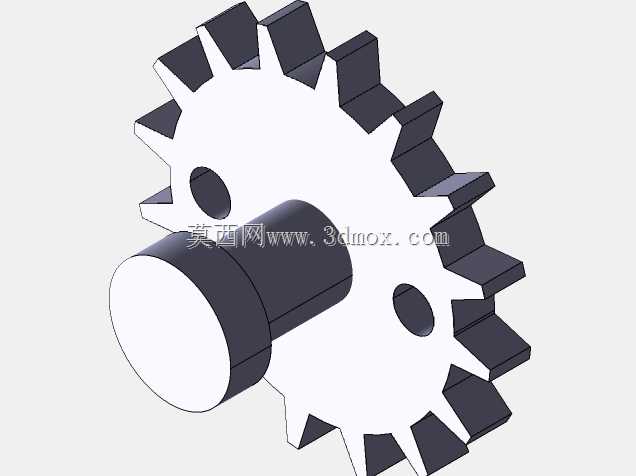

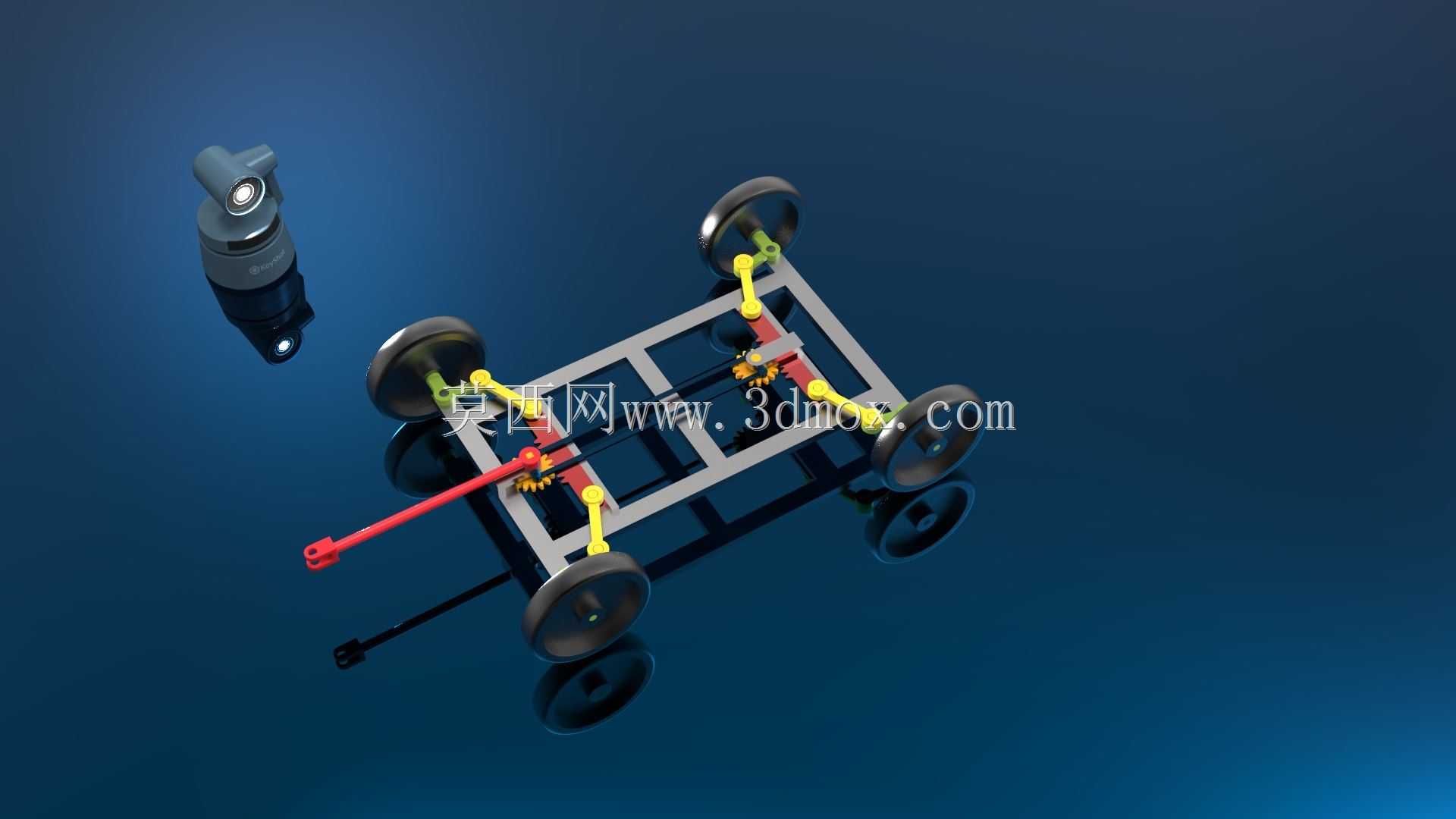

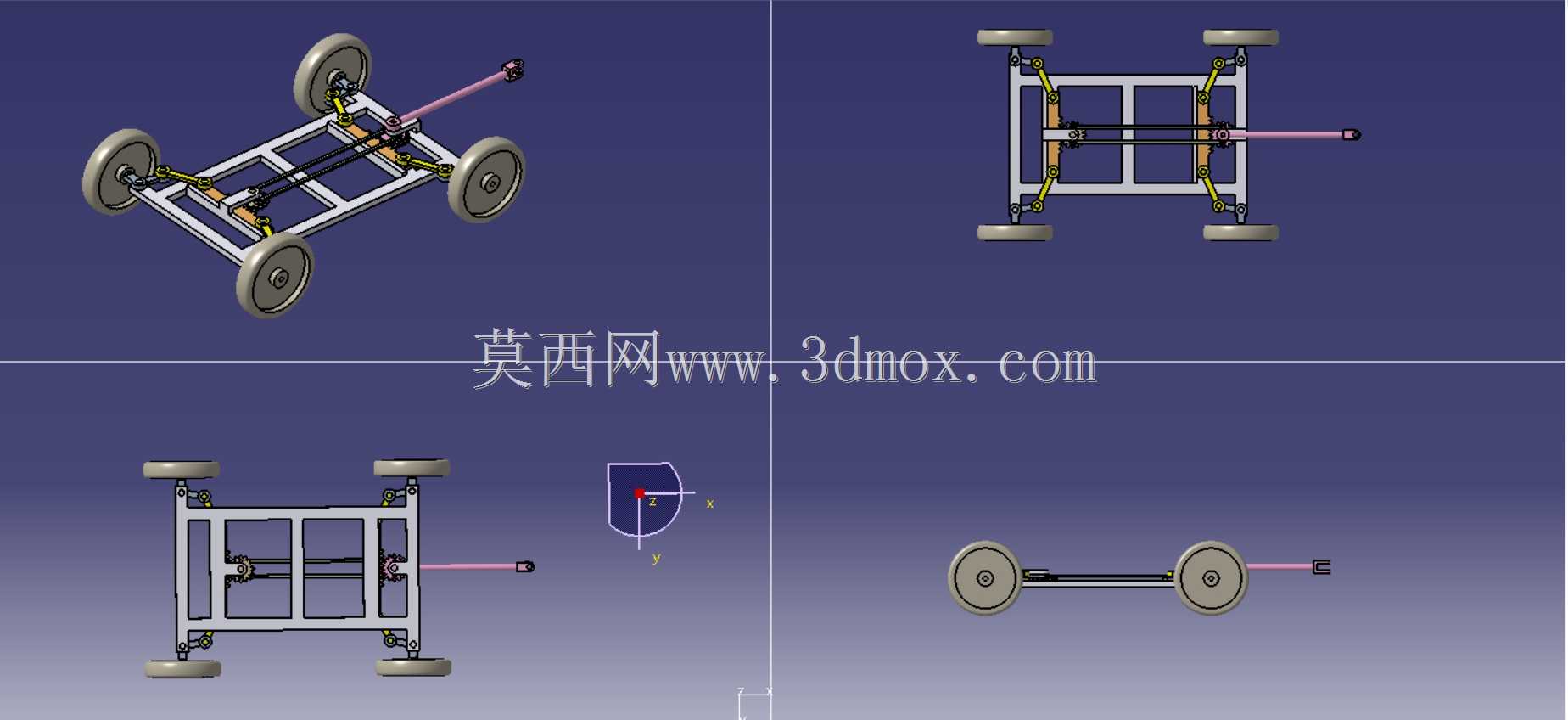

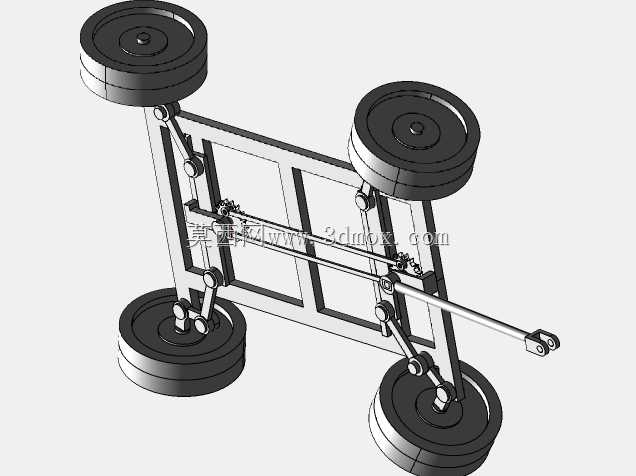

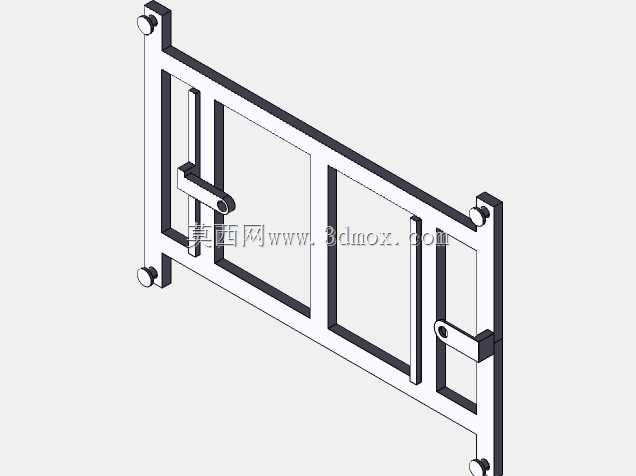

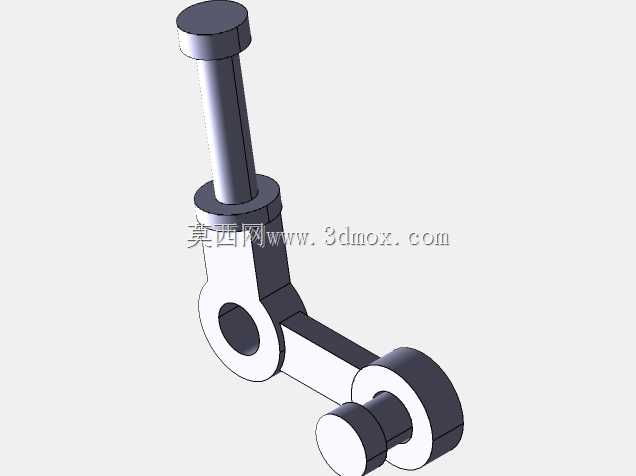

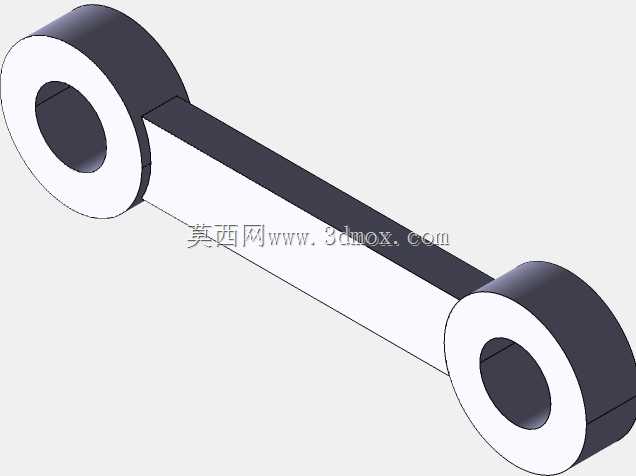

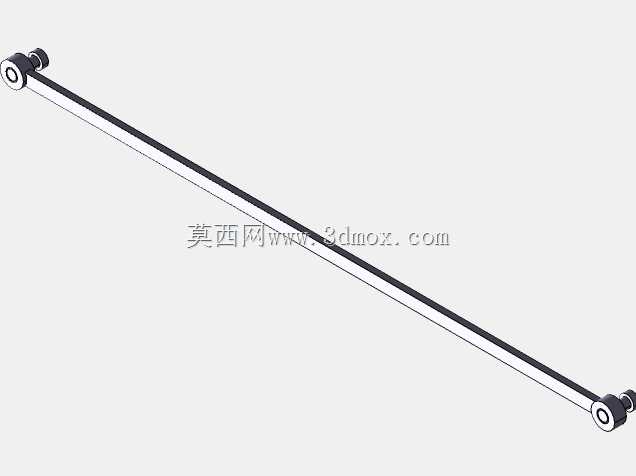

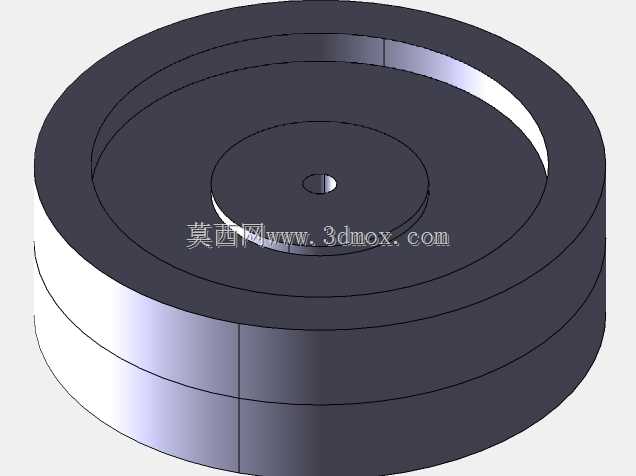

从结构组成看,模型包含车架主体、四个车轮总成、转向摇臂、横向拉杆、纵向传力杆以及中部联动构件。各杆件之间通过销轴或铰接点连接,运动关系清晰,便于在三维环境中检查干涉、调整杆长并验证转角范围。车架采用框架式布置,中部留出传动与安装空间,轮轴位置对称,整体受力路径直接。牵引端的红色杆件用于接收外部转向输入,经中部齿轮或铰接组件传递后,带动左右及前后轮组按既定比例偏转,这种设计适合需要稳定低速转向的拖挂场景。
设计思路上,重点不在于追求高速行驶性能,而是保证低速重载下的转向可靠性、制造简便性和维护便利性。杆件多为平直或简单折弯形式,铰接点位置集中,便于后续选配标准销轴、衬套和润滑件。轮组支架保留了足够的安装面,可根据载荷需求更换不同宽度或直径的轮子;车架上平面也可扩展安装货台、电池箱、控制模块或实验仪器,因此同样适用于自动导引底盘、教学演示平台和小型服务设备的底盘验证。
在尺寸与安装边界方面,建模时需要优先确认轮距、轴距、车轮最大转角以及拉杆极限摆角。车轮偏转时,胎侧与车架纵梁、摇臂与横梁、拉杆与地面之间都应保留安全间隙;铰接点的孔位同轴度会直接影响转向是否卡滞,销轴端部需预留开口销或挡圈空间。若用于实际加工,还应结合所选轮胎的静半径、板厚和衬套壁厚复核运动包络,避免满载后车架微变形导致杆件摩擦。整体结构以机械联动为核心,不依赖复杂电控单元,适合对成本、耐久性和可维修性要求较高的低速运载场合。
