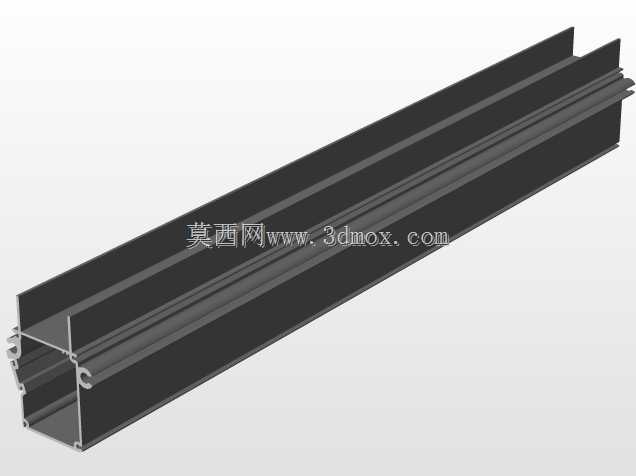

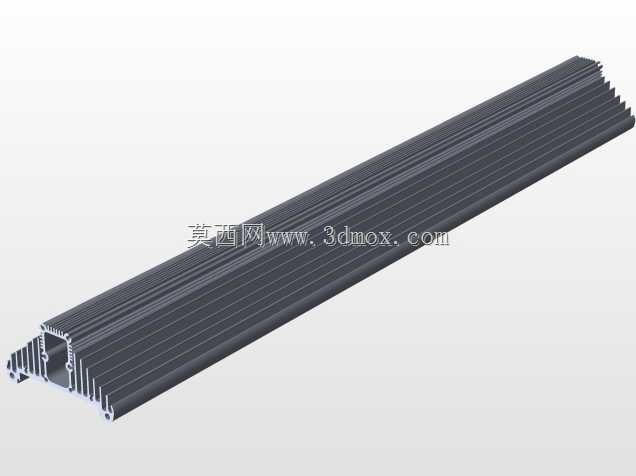

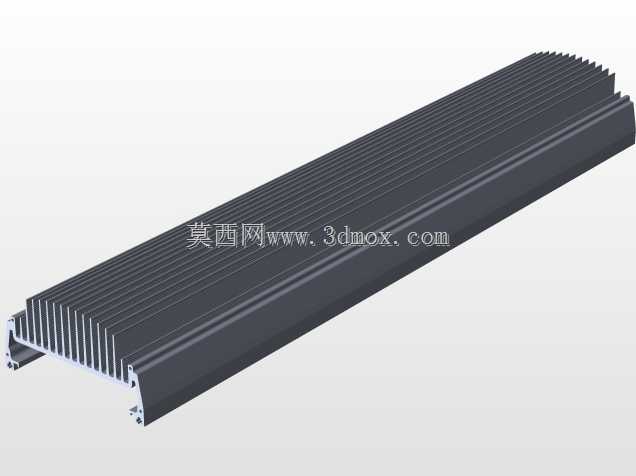

LED照明灯具铝合金散热外壳结构

　　这款LED照明冷却器采用铝合金挤压型材成型，主体为长条形中空腔体结构，是LED路灯、隧道灯、投光灯等大功率户外照明灯具的核心散热承载部件。型材断面设计充分结合了LED光源模组的安装需求与自然对流散热的物理规律，顶部外表面连续排布多道平行散热鳍片，鳍片间距经过气流通道校核，既保证足够的换热面积，又避免鳍片过密导致积灰堵塞、空气流通阻力增大的问题。

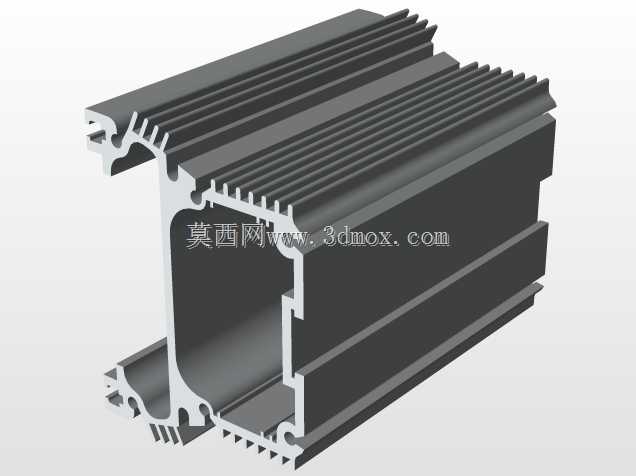

　　从断面结构来看，型材一侧预留了光源基板贴合安装的平整基准面，平面度控制在挤压工艺可稳定达成的范围内，LED铝基板可通过导热硅脂或导热垫直接贴附于该面，热源产生的热量能够以最短传导路径进入型材基体，再通过密布的鳍片向周围空气扩散。腔体内部设置多道纵向加强筋，在不显著增加型材米重的前提下提升整体截面惯性矩，抑制长尺寸型材在吊装、悬臂安装工况下的弯曲变形，同时加强筋也充当内部导热肋，将腔体侧壁的热量快速引导至顶部鳍片区域。

　　型材两侧设计有异型卡扣槽与螺钉安装通道，既可以嵌入透明灯罩、密封胶条实现IP65级防护装配，也能配套端盖、安装支架完成整灯组装，槽口尺寸适配常规M4、M5自攻螺钉及标准卡扣件，无需二次加工即可完成大部分装配工序，适配挤压后定尺切断、简单钻孔的量产工艺路线。腔体内部中空区域可预留驱动电源安装空间，将电源模块容纳于型材内腔，借助型材壳体同步带走电源工作产生的损耗热量，降低电源电容等元器件的工作环境温度，延长整灯使用寿命。

　　实际工程应用中，这类型材散热器多用于50W至200W功率段的户外照明灯具，安装边界上，型材长度可根据灯具功率灵活裁切，断面宽度方向预留的支架安装孔位适配常规灯杆抱箍、角度调节支架的连接尺寸，鳍片朝向沿灯具长度方向布置，配合户外自然风的流向形成强制对流辅助散热，在环境温度-30℃至45℃的工况下可将LED结温控制在器件允许范围内。建模过程中完整还原了断面所有齿形、卡槽、加强筋细节，可直接用于型材开模校核、灯具整机组装干涉检查以及散热仿真前处理，结构细节兼顾了挤压模具的出模可行性，所有断面转角均设置工艺圆角，避免挤压过程中应力集中导致的型材开裂、模具磨损过快问题。
