20系列轻型铝挤压型材在桌面级自动化工作站、检测台架、3D打印外框、小型输送线侧梁以及实验室仪器支架中使用频率很高,这类构件不需要承担大吨位载荷,但对装配灵活性、外观一致性和后期改型便利性要求较高。本次建模对象为截面外廓20mm×20mm的四面槽工业铝型材,沿长度方向呈现连续等截面特征,三维表达时重点还原端部槽口、中心通孔、加强筋过渡以及槽道内螺母装入空间,避免只拉伸出简单方块而丢失装配细节。
从实际选型看,20×20规格属于轻载框架体系,单根型材常作为小设备的立柱、横梁、防护栏立杆或门板导向边。它的优势不在于承受大弯矩,而在于利用标准化T型槽完成快速拼接:角件、内置连接件、弹性螺母、T型螺栓均可沿槽道布置,装配人员不需要在型材主体上大量焊接或二次钻孔,框架位置调整时只需松开紧固件即可重新定位。对于多品种小批量设备,这种结构能显著缩短机架制作周期,也便于在现场增加传感器支架、线槽、门板、亚克力护板等附件。

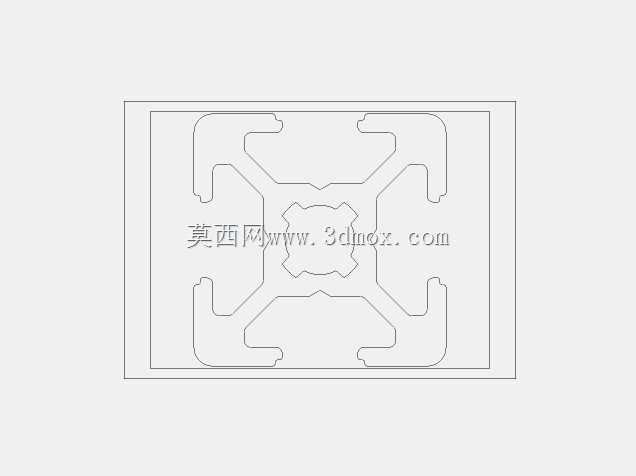

截面设计上,型材四周设置连续开口槽,槽口宽度与常用滑块螺母、T型螺栓头部匹配,槽底保留足够承托面,使紧固件在受拉时不会直接从槽口脱出。中部空腔并非单纯减重,而是为长距离穿线、拉杆连接或内置加强件提供空间;四周壁厚与内部斜向筋板共同形成封闭加开放组合截面,在保证扭转刚度的同时控制材料用量。建模时应注意槽道根部圆角、挤压拔模斜度和端部切断面的表达,这些细节决定了模型导入装配后能否真实模拟角件贴合、螺母滑动以及端盖安装。
安装边界方面,型材名义截面为20mm×20mm,布局时不能只按20mm净尺寸排布。若外侧安装角件,角件圆弧避让区、螺栓头部和扳手工位都会占用周边空间;若槽内放置滑块螺母,需预留螺母从端面插入的行程,不能在靠近端部处先焊接或固定遮挡件。与板材连接时,螺钉通过槽内螺母锁紧,板件开孔位置应相对槽宽居中,避免偏载导致螺母翻转。多层框架拼接时,立柱与横梁的端面垂直度、切割长度公差会直接影响整体对角线误差,三维阶段可通过统一基准面和骨架草图控制各根型材的定位关系。
在功能特性上,该型材兼顾结构支撑与附件集成。槽道可嵌入密封条、面板压条、移动挂钩和传感器安装座;中空部分可走气管、电缆或穿入加强螺杆;表面阳极处理后形成均匀氧化层,适合洁净车间、电子装配线和教学实训平台。与方管焊接架相比,铝型材框架不需要除锈涂装,切割后即可装配,后期搬迁时还能拆解复用;与重型40系列或45系列型材相比,20系列占用空间更小,适合载荷较轻但排布密集的小型机构。
设计思路应围绕“截面标准化、长度定制化、连接模块化”展开。三维布局时先确定设备的受力路径:竖向载荷由立柱传递到底座,水平推力由横梁和斜撑承担,防护门或活动机构不宜直接悬挂在单根薄壁型材的悬臂端。若台面放置振动源,应在连接处加入角件或增加斜撑,而不是仅依赖单个槽内螺栓。对于需要高精度直线运动的场景,铝型材可作为外围框架,但导轨安装面仍建议加工附加垫板或选用更高刚度规格,防止挤压型材表面轻微不平影响运动精度。
建模过程中,长型材可采用草图截面沿路径拉伸的方式建立主体,再对端部、槽口和倒角进行细节处理;若用于BOM统计,应将长度参数化,便于同截面不同定尺长度复用。装配设计时不要把型材当作不可修改的整体,而应保留槽道、空腔和端面的可装配语义,使角码、脚杯、门板铰链、线槽盖等标准件能够准确配合。这样完成的三维结构不仅用于外观展示,更能直接服务于机架方案校核、物料统计和现场装配指导。
