全自动医用面膜包装生产线结构设计

　　这套三维模型呈现的是一条集成面膜包装与装盒功能的全自动医用面膜生产线，整体由前段面膜包装机、中段输送过渡线和后段面膜装盒包装机三部分串联组成，适用于医用敷料、一次性面膜类产品的规模化连续生产场景。从设备实际用途来看，前段主机负责单片面膜的自动制袋、充填、封口与打码，中段输送线将包装完成的单片产品有序送入后段装盒机，后段设备则完成纸盒撑开、物料装填、说明书折叠投放、盒盖封合等工序，形成从半成品到盒装成品的完整包装链路。

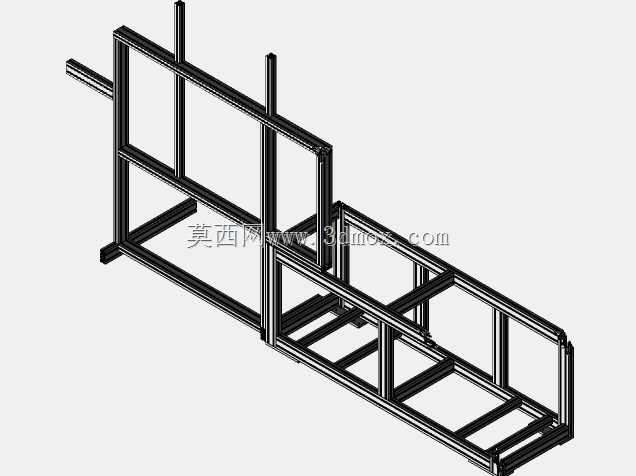

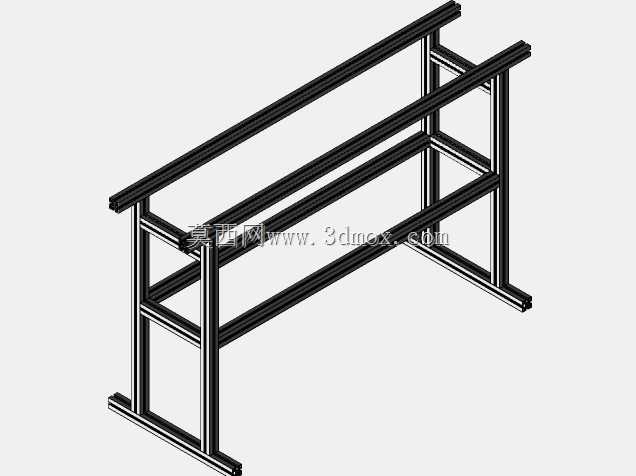

　　在功能特性上，生产线采用模块化布局，各功能单元通过铝型材机架和透明防护板围合，既保证机构运行可视性，也满足医用包装车间的卫生防护要求。前段包装机配置多组料卷架，可同时承载包装膜与辅料卷，工位间通过凸轮分割器与同步带传动实现节拍协同；后段装盒机内部集成纸盒料仓、吸盒开盒机构、推料杆和封盒导轨，能够适应常规折叠纸盒的连续装填作业。输送段采用带格挡的平顶链或皮带结构，可对单片面膜进行定向排序，避免堆叠、错位造成的卡料。

　　设计思路上，模型重点还原了设备的机构逻辑与空间关系：操作人员站位布置在设备两侧，便于更换料卷、补充纸盒和处理异常；传动部件尽量内置或加装防护罩，外露执行端保留维护空间；机架底部设置脚轮与可调支脚，方便产线移位和水平校准。对于结构设计人员而言，该模型可用于分析开盒机构的运动轨迹、推料行程与纸盒尺寸的匹配关系，以及多工位节拍衔接时的干涉检查。

　　外形尺寸与安装边界方面，整条产线呈长条形排布，长度方向需预留足够的操作与维护通道，宽度方向包含主机机身、输送线和安全防护距离，高度方向受料卷架、电控箱和排风结构影响。安装时应保证地面水平，前段与后段设备中心线对齐，输送线高度与前后工位出料口保持一致；两侧需预留纸盒、包装膜和成品周转空间，电控柜附近应避免热源和积水区域，气管、线槽走向应沿机架侧边布置，防止与运动部件发生干涉。
