全自动口罩纸箱包装机结构设计

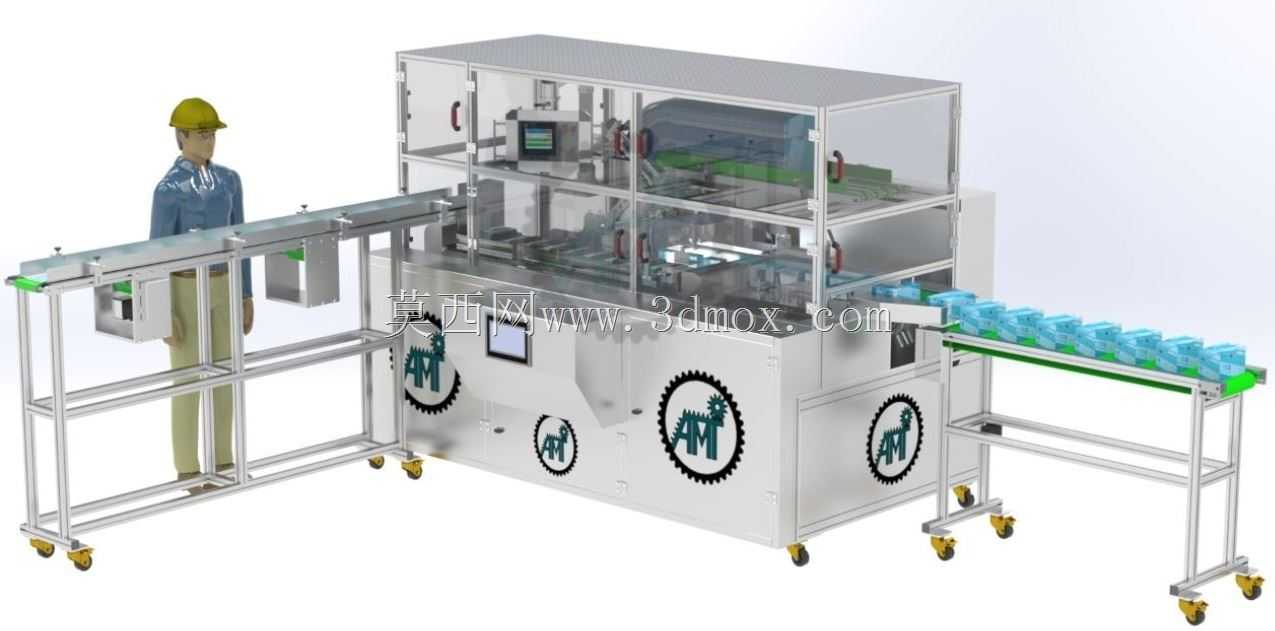

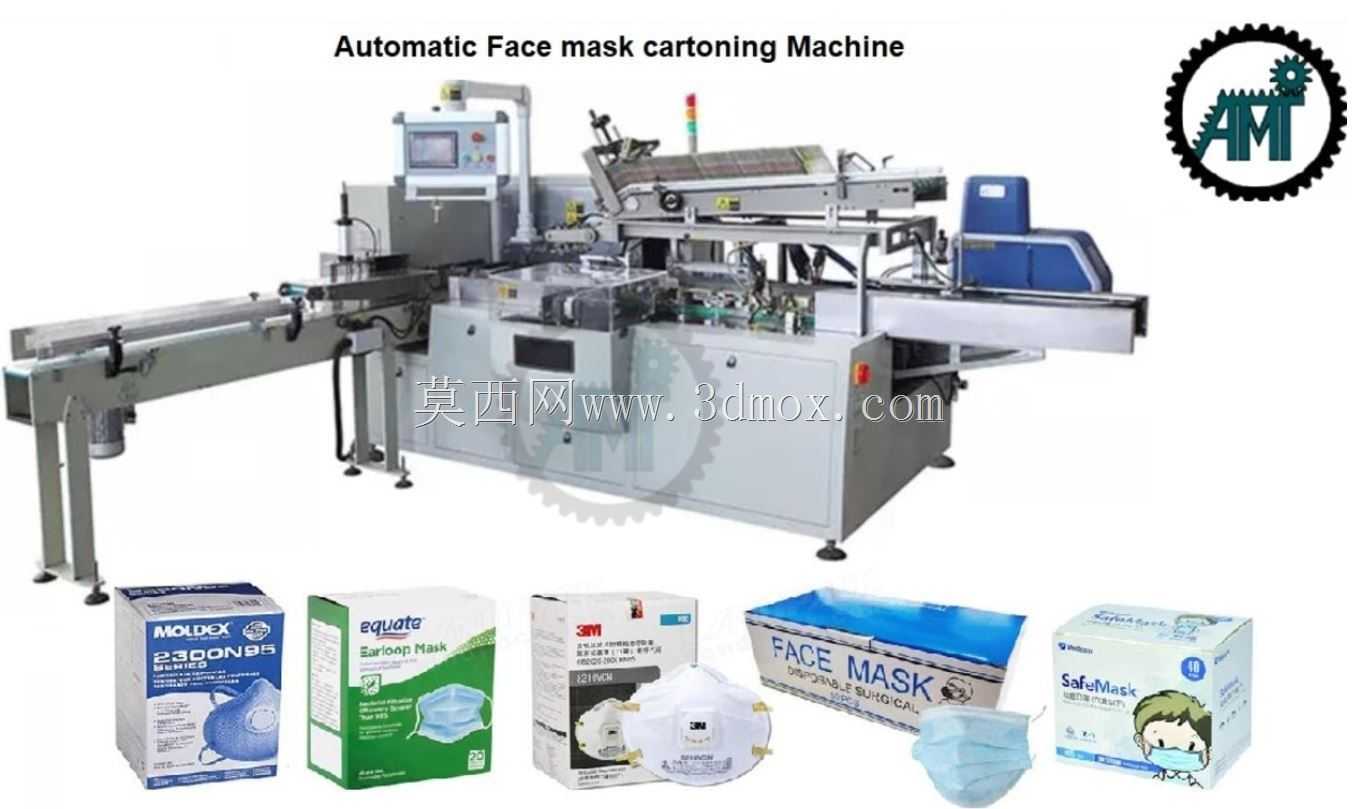

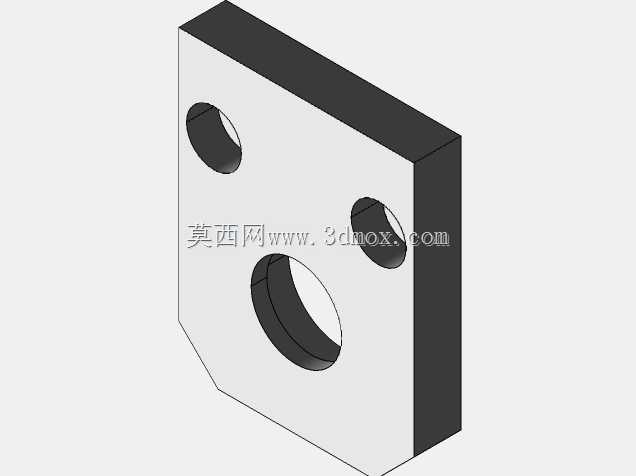

　　该设备面向口罩成品后段包装工序，核心任务是将完成计数、整理或装盒后的口罩产品自动送入纸箱并完成封箱前的定位、输送与衔接。整机采用直线贯通式布局，左侧进料段承接上游产线，中部为封闭作业区，右侧出料段将包装完成的纸箱送出，适合布置在洁净车间、医疗耗材生产线或日用品包装线末端。从结构上看，设备主体由方管焊接机架、透明防护外罩、进料输送台、出料输送台、移动脚轮、操作屏及内部执行机构组成。中部外罩采用铝型材或金属框架加透明门板的形式，既能够隔离运动部件，降低人员误入和粉尘干扰，又便于观察包装节拍、卡料位置和机构运行状态。罩体上设置多扇检修门，门体配拉手和观察区，维护时可快速接近推料、导向、夹持和纸箱定位组件。进料端设置较长的水平输送线，

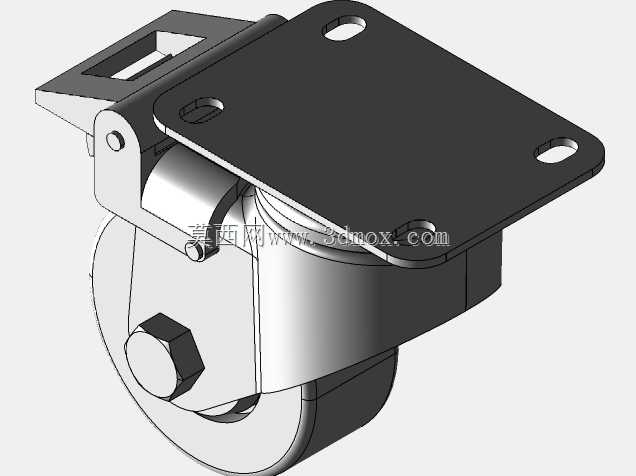

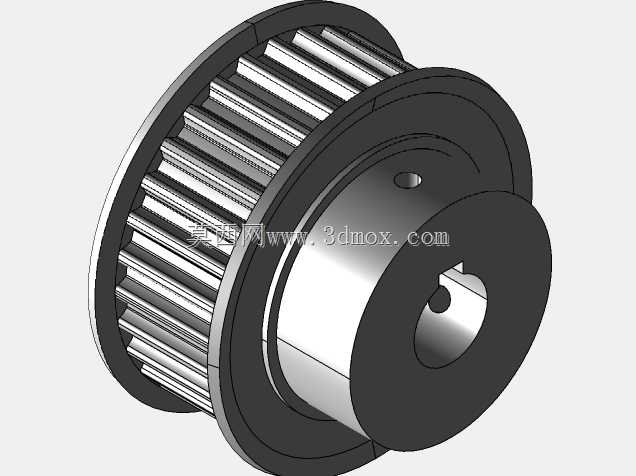

　　线体高度与上游装盒或整理设备保持一致，便于产品连续进入。输送支架采用型材搭建，底部同样配置脚轮，使前段能够根据现场接口位置进行微调。出料端为绿色带面输送线，用于承载纸箱并向下游封箱、码垛或贴标工位流转。设备底部脚轮带支撑调节结构，兼顾移位和就位后的稳定性，这对车间布局变更、设备联线和日常清洁都比较实用。设计思路上，整机强调连续作业与安全防护的平衡：高速动作区域封闭在罩内，人工仅在上下料、异常处理和换型时介入；机架外侧布置齿轮标识和检修口，内部预留电气与气动元件安装空间。操作屏嵌入罩体前部，可设置参数、显示运行状态并进行手动调试。外形尺寸方面，设备包含左右延伸输送台，整体占地呈长条形；中部主机宽度大于输送台，

　　高度覆盖操作人员胸部至头部以上范围，安装时需在前后预留检修通道，在左右预留与上下游设备对接及纸箱补给空间。进线、气路和排风位置应结合现场桥架布置，避免与开门方向和维护空间冲突。对于三维建模和结构设计人员，该模型可用于校核输送线高度差、外罩开合范围、脚轮承重边界、机架内部机构排布以及人机操作位置，也可作为后段包装联线方案中的主机单元进行工位平衡分析。
