高速儿童弹力口罩生产设备结构设计

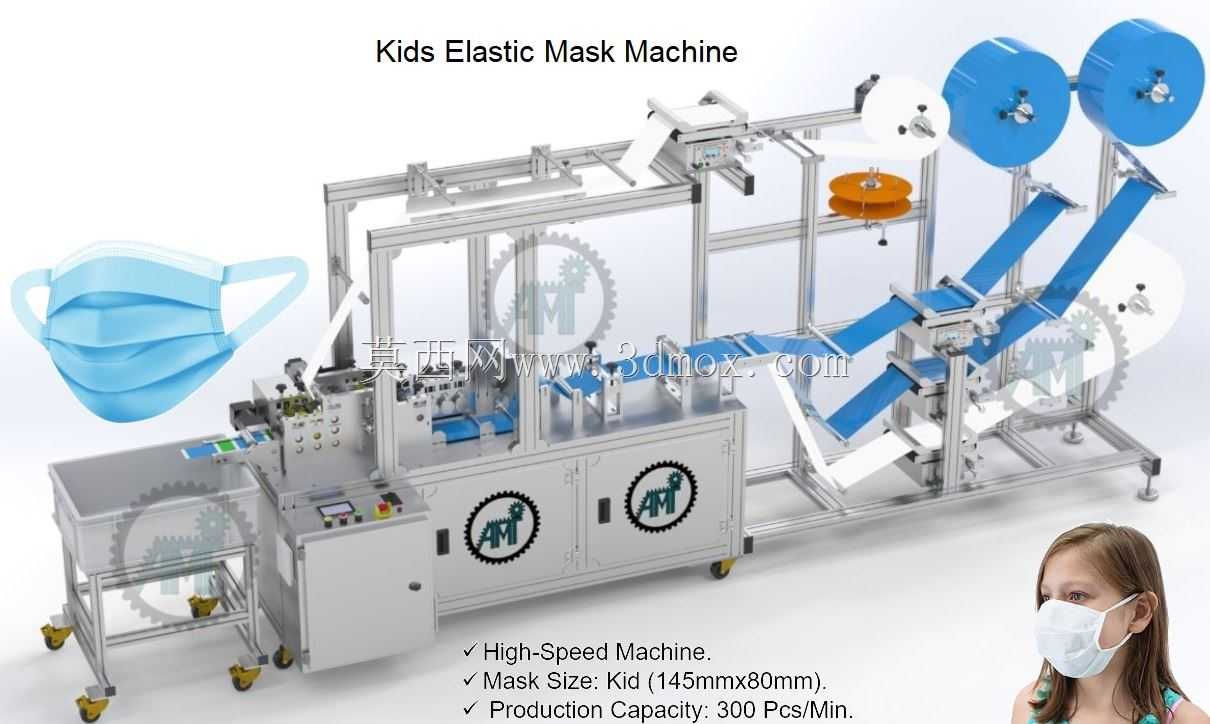

　　这套设备面向儿童平面弹力口罩的连续化量产场景，整体采用铝型材框架搭建，主体沿物料输送方向呈长条形布局，前段布置两组大直径无纺布料卷，分别供给口罩内外层覆合材料，中部设置鼻梁条上料、多段折痕成型、辊压封边工位，后段集成弹力耳带焊接、成品切断与出料输送结构，可在单条流水线上完成从原料到成品的全部工序。

　　从产线规划角度看，设备的安装边界需预留足够的操作与维护空间，料卷更换侧应留出不小于料卷直径的通行距离，电控柜与气动元件集中布置在机身下部封闭舱内，既缩短气路与布线长度，也避免生产过程中粉尘、碎屑进入控制区域。机身底部配置可调脚杯与移动脚轮，兼顾设备就位后的水平调平需求与短距离转场便利性。

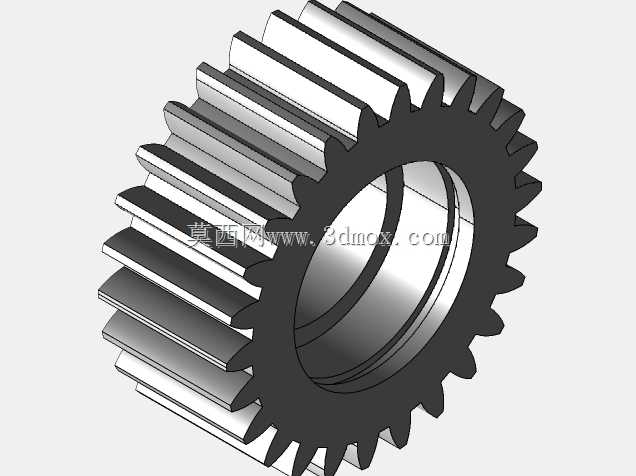

　　功能实现上，多组牵引辊通过同步带与传动齿轮保持线速度匹配，保证多层无纺布在覆合、折边过程中张力稳定，不会出现褶皱或偏移。弹力耳带采用连续供料方式，经导向、裁切后由焊接工位直接熔接在口罩本体两侧，省去传统耳带点焊的分步节拍，整机运行节奏紧凑，适合大批量、标准化的儿童口罩生产。

　　结构设计中，成型通道的宽度与压辊间距针对儿童口罩尺寸做了收窄处理，折痕位置与封边轮廓更贴合儿童面部覆盖范围。出料端设置倾斜导料槽，成品可直接落入收集周转箱，减少人工接料环节。外露运动部件均布置在型材框架内侧或加装防护挡板，操作面板设置在机身前段便于观察的位置，急停按钮分布在关键工位，符合常规自动化生产设备的安全布局思路。

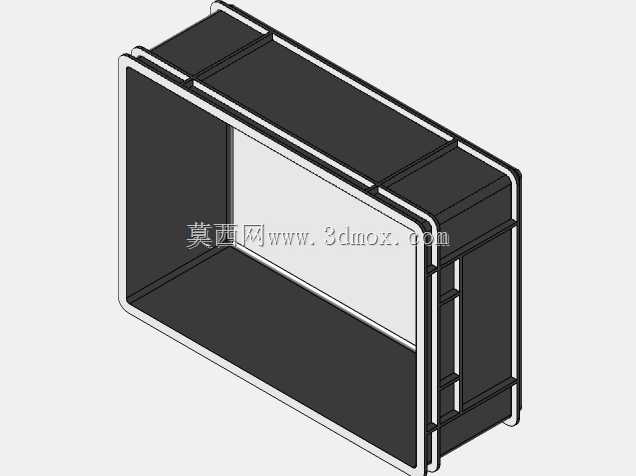

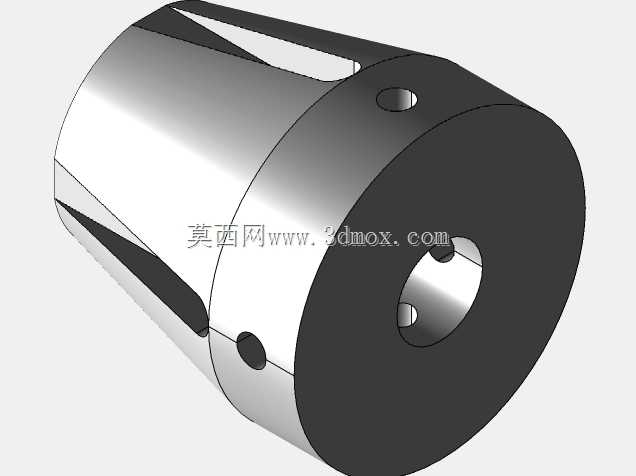

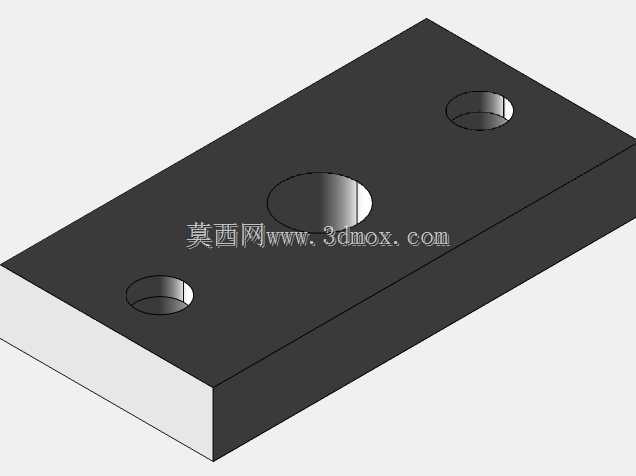

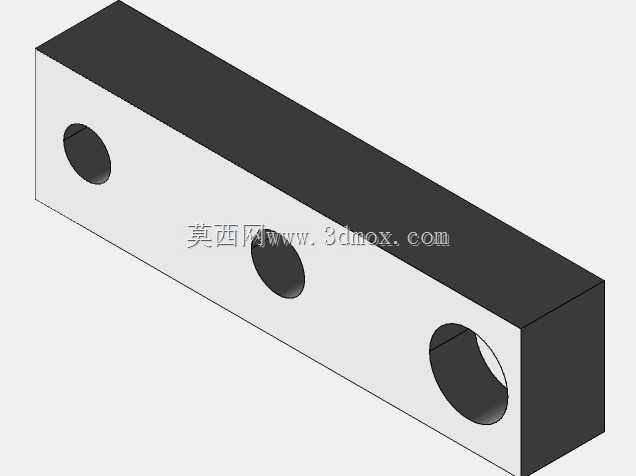

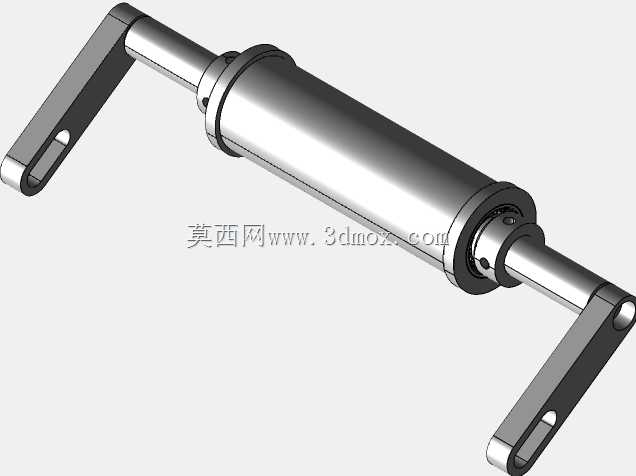

　　在三维建模层面，各功能模组按实际装配关系拆分，料卷支撑轴、导向辊、焊接模组、切刀机构与机架的连接位置清晰，可直接用于结构干涉检查、传动路径校核以及后续的加工出图与装配指导。
