全自动医用弹性耳挂口罩生产包装整线

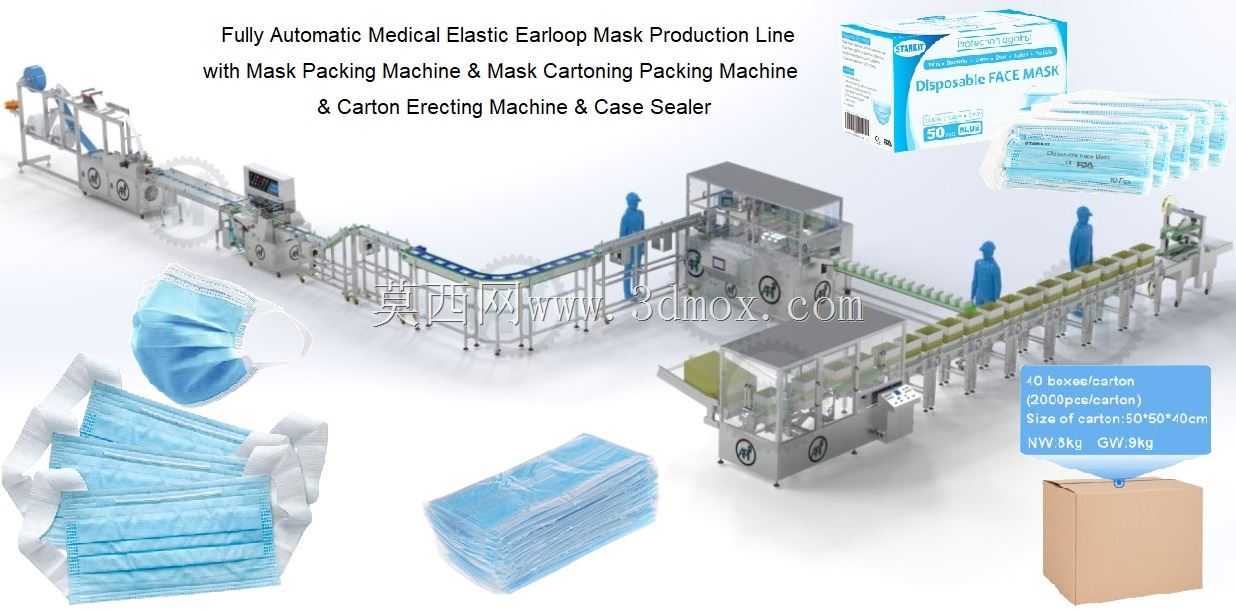

　　该套三维模型呈现的是一条面向平面医用口罩连续生产与后段包装的自动化整线，覆盖从弹性耳挂口罩成型、片料整理、包装袋封装，到纸盒成型装填、封箱打包的完整工艺链路。模型中各功能单元按真实物流方向排布，前段为口罩本体成型与耳带焊接区域，中段衔接包装机完成单包或多片装袋，后段通过输送线接入装盒机与封箱机，形成从原料到箱装成品的连续流转。

　　在实际车间应用中，这类整线通常布置于洁净生产区与包装区交界处。前段设备需要预留卷材上料、张力调节、废料排出和操作维护空间；中段包装机对来料节拍、片料堆叠整齐度较为敏感，因此模型在接口处设置了缓存与整理输送段，用于吸收前后设备的速度波动。后段装盒机负责纸盒吸取、撑开、装填、折页和封盒，封箱机则完成纸箱定位、折盖和胶带封合，二者之间的输送宽度和高度差直接决定整线联动是否顺畅。

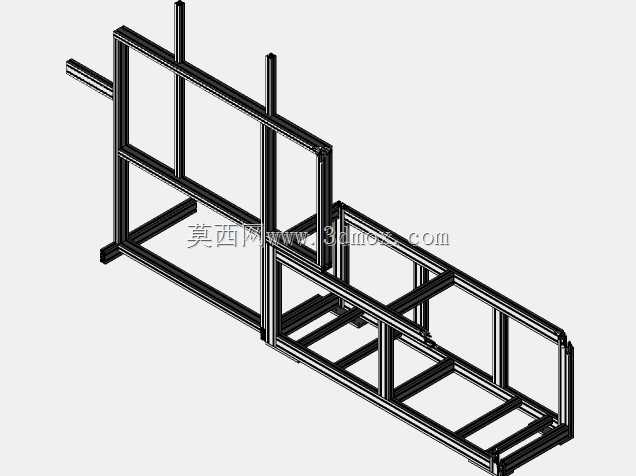

　　从结构设计角度看，模型重点表达了机架、护罩、输送线、料仓、开箱机构、封切部件和人机界面的空间关系。长距离生产线不能只关注单机外形，更需要校核设备之间的安装边界：主通道侧应保留人员操作和检修距离，传动侧需留出电机、链轮、气管和线缆桥架布置空间，卷材和纸箱上料区还要考虑物料周转半径。若按图中整线落地，车间长度方向需依次排布制片机、耳带焊接单元、缓存输送、包装机、装盒机、封箱机，并在端部预留成品箱移出位置。

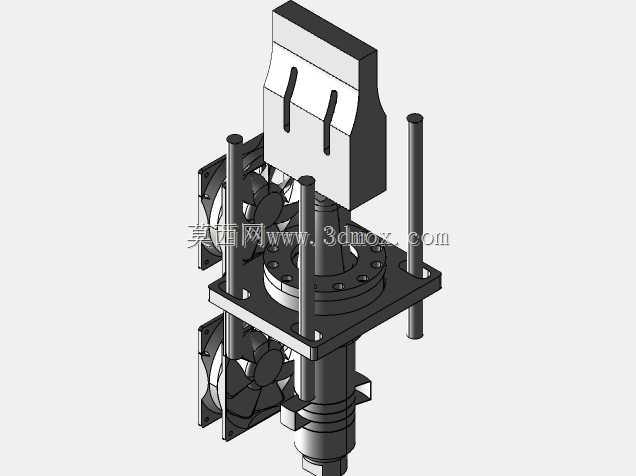

　　设备功能上，前段强调口罩压纹、裁切、耳带拾取与焊接的稳定性；包装段强调送膜、制袋、封口和裁切节拍；装盒段强调纸盒吸盘取料、盒坯打开、推料入盒和封盒可靠性；封箱段则强调纸箱输送对中、折盖顺序和封箱贴合度。三维建模时将这些机构按工序串联，能够帮助工程师在加工装配前发现干涉点，例如输送护栏与设备护罩的距离、操作屏开启范围、维护门打开空间以及电控柜散热方向。

　　外形与安装方面，整线并非单一矩形设备，而是由多台不同高度、不同深度的单元组成。制片机和包装机部分通常较高，装盒机与封箱机区域则需要纸盒料仓和纸箱料仓的侧向空间。设备底部应统一校核支脚调节范围、地脚板尺寸和地面承重，输送线对接面要保持同一标高或设置合理过渡。对于选型人员而言，该模型可用于评估厂房长度、物流方向、人员岗位配置以及与前端制片机、后端码垛或仓储环节的衔接方式。

　　整体而言，这套模型的价值不只在于展示设备外观，而在于把口罩生产、装袋、装盒、封箱等离散工序整合为可分析的空间布局。通过三维结构可以提前确认机构运动范围、物料路径、维护空间和管线走向，减少现场安装时的返工，也为后续调整产能、更换包装规格或增加检测、剔除、码垛单元提供基础参考。
