德制MK108三十毫米航空机炮结构

　　MK108是二战时期德国为战斗机、截击机配套研制的30毫米大口径航空自动武器，在三维结构还原工作中，这类机载武器属于典型的紧凑高集成度机电产品，所有结构排布都围绕装机边界、射速、重量与后坐力控制展开，和地面自动武器的设计取舍有明显区别。

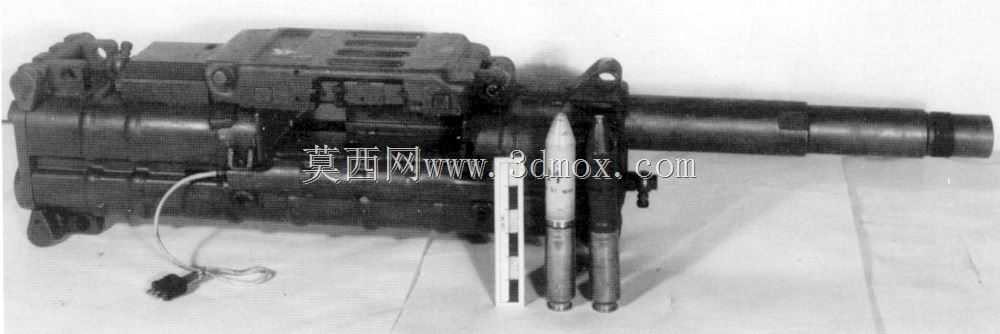

　　从装机场景来看，该型机炮主要布置在战斗机机翼根部、发动机整流罩同轴位置或机头两侧，部分夜间截击机也会以斜置炮组的形式安装。它的核心任务是在极短的射击窗口内，用少量高爆弹或穿甲弹毁伤盟军重型轰炸机的机身、油箱与翼梁，因此设计上并不追求远射程和高精度，而是强调单发威力、高射速和极低的整机重量。三维建模时首先要抓住的就是它短粗紧凑的外形：炮管长度相对口径很短，机匣主体宽大，供弹机构、击发机构和后坐缓冲组件几乎全部压缩在机匣内部，这也是它能塞进狭窄机翼空间的关键。

　　工作原理上，MK108采用的是API Blowback（先进底火引燃反冲）原理，属于自由枪机式自动方式的特殊变体。它的炮管在射击循环中会随枪机组件一起短后坐，弹壳在膛内尚未完全解锁时，底火就已被击发，利用膛内压力推动枪机后坐完成抽壳、抛壳、供弹和复进。这种设计省去了复杂的导气装置和刚性闭锁机构，零件数量大幅减少，全炮重量控制在六十公斤左右，非常适合对重量极其敏感的单发战斗机。建模时需要重点还原的内部结构包括：短炮管与机匣的连接法兰、圆柱形枪机本体、复进簧导杆、弹链供弹的拨弹轮、受弹器以及电发火机构——机载航炮普遍采用电击发而非机械扳机，通过座舱内的射击按钮接通电路，实现多门炮齐射。

　　外形与安装边界方面，该炮整体呈长条形布局，前段为带散热槽的短炮管，中段是方形机匣，后段延伸出供弹机和电连接器。安装时通过机匣上下的安装耳座固定在飞机承力结构上，炮管轴线需与机身纵轴严格平行或按交汇点设定校靶角度。供弹方式为弹链供弹，弹箱通常布置在炮身后侧或机翼内部，柔性输弹槽将弹药送入受弹器，这部分在三维装配中要预留出弹链弯曲半径和维修拆卸空间。后坐力通过机匣尾部的缓冲器传递给机身隔框，因此安装节附近的结构必须加强，建模时不能只做外形，需要把安装耳、螺栓孔位和缓冲垫的配合关系表达清楚。

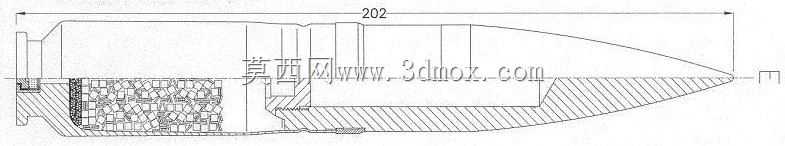

　　从结构设计思路看，MK108处处体现着战时大批量生产和前线维护的取舍：大量采用冲压件和机加工件组合，机匣为铣削壳体兼顾强度与轻量化，外露零件极少，侧面开有维护口盖用于排除哑弹和清理积碳。炮口处设计有简单的助退/消焰结构，减少炮口焰对飞行员视线的干扰。配套的30×90RB弹药尺寸粗大，弹壳为带式缩口设计，在模型中弹药与弹膛的配合、弹链节的铰接关系都是细节重点，供弹路径上的阻弹齿、拨弹板运动轨迹需要在装配验证中检查干涉。

　　对于三维从业者而言，还原这类航空机炮的价值在于理解机载武器的系统集成逻辑：武器本身不是孤立零件，而是要和飞机的承力结构、供弹系统、电气系统、校靶维护流程协同。建模过程中需要先确立炮管轴线为基准，再自前向后搭建机匣、枪机、供弹机、缓冲器，保证各运动件在循环行程内不与固定件干涉；外形阶段要还原铸造/冲压壳体的圆角、加强筋、铭牌固定点和电气插头位置，安装节的孔位坐标需符合装机协调要求。整体结构紧凑、零件密度高，对装配层级划分和运动机构简化都是很好的练习对象，也可用于航空装备结构教学、虚拟维修演示和空战场景的静态展示。
