轻型固定翼教练飞行器结构设计

　　这套轻型固定翼教练飞行器的三维结构方案，面向航空科普教学、初级飞行训练、航模爱好者自主制作以及小型通航教具展示场景搭建，整套结构在建模阶段就优先兼顾了手工制作的可落地性，不需要依赖高端五轴加工设备，普通爱好者使用常见的轻木切割、热塑成型、3D打印或者板材粘接工艺就能完成整机装配，大幅降低了航空类模型的制作门槛，也适配院校航空社团、青少年航空科普活动的教具制作需求。

　　从实际使用维度来看，这款飞行器定位为初级教练用途，整体气动布局采用成熟的上单翼设计，机翼布置在机身上方，这种布局首先能带来更充足的低速升力，新手操作时飞行速度更低、容错空间更大，即便出现短暂的操作失误，机翼也能提供足够的升力维持滑翔姿态，不容易出现失速坠机；其次上单翼布局让机身主体悬挂在机翼下方，整机的重心位于升力作用点以下，天然具备自稳定的飞行特性，飞行过程中遇到侧风干扰时，机身会自动产生回正的力矩，不需要新手频繁微调舵面，非常适合刚接触飞行操控的学习者建立操作手感。机身尾部搭配常规的平尾与垂尾结构，平尾负责控制飞行的俯仰姿态，垂尾负责控制航向偏转，三个气动舵面的转动轴线、舵面摇臂的安装位置在三维模型中都做了完整的预留，后续装配舵机的时候可以直接按照模型里的定位孔位固定，不需要反复测量打孔，避免因为孔位偏差导致舵面转动卡滞或者舵量不对称。

　　结构设计阶段特意把所有零部件都做了分块处理，机翼采用分段式翼肋与翼梁组合结构，翼型选用升阻比表现均衡的平凸翼型，这种翼型在低速飞行时升力系数高，同时制作难度远低于复杂的层流翼，爱好者只需要按照翼肋的轮廓切割轻木片，再将翼肋依次套在主梁上对齐，外敷蒙皮就能完成机翼成型，不需要定制复杂的曲面模具。机身部分采用半硬壳式的框梁结构，纵向布置三根加强桁条，横向间隔布置机身隔框，既保证了机身整体的抗弯抗扭刚度，又把整机空重控制在很低的水平，不会因为结构过重导致飞行载荷不足、滑翔距离缩短。起落架部分采用前置两点式的弹性起落架布局，主起落架布置在整机重心稍靠前的位置，搭配尾部的尾撑滑橇，降落时可以缓冲接地的冲击力，即便是在不太平整的草坪或者操场跑道起降，也能避免刚性冲击撞坏机身框架，起落架的安装座在三维结构里预留了多个调节孔位，可以根据实际整机配重的细微差异，微调起落架的前后位置，让接地时的俯仰角度处于合理区间，避免降落时拿大顶或者尾部擦地。

　　整机的安装边界在建模时也做了充分的考量，机翼与机身的对接位置设计了快拆式的插接接口，机翼不需要和机身永久粘接，运输或者存放的时候可以把机翼单独拆下，大幅缩小整机的占用空间，普通家用轿车的后备箱就可以轻松容纳拆分后的所有部件。动力系统的安装舱位布置在机头位置，舱内的安装尺寸同时适配小型内燃动力机组和电动无刷动力套装，用户可以根据自己的使用场景灵活选择动力类型：偏向长时间飞行训练的场景可以选用燃油动力，偏向日常休闲飞行、场地限制较多的场景可以选用电动动力，电机座的安装孔位预留了通用的安装孔距，不需要额外改装就能直接固定市面常见的航模动力配件。整机所有的活动舵面都预留了0.5到1毫米的活动间隙，避免装配后因为蒙皮粘接误差导致舵面和固定翼面摩擦卡死，舵面的偏转角度范围在结构里也做了物理限位，新手飞行时可以把舵量限制在小角度范围，避免打舵过量导致飞行器失控，等操作熟练之后再拆除限位结构扩大舵量，完成特技动作的练习。

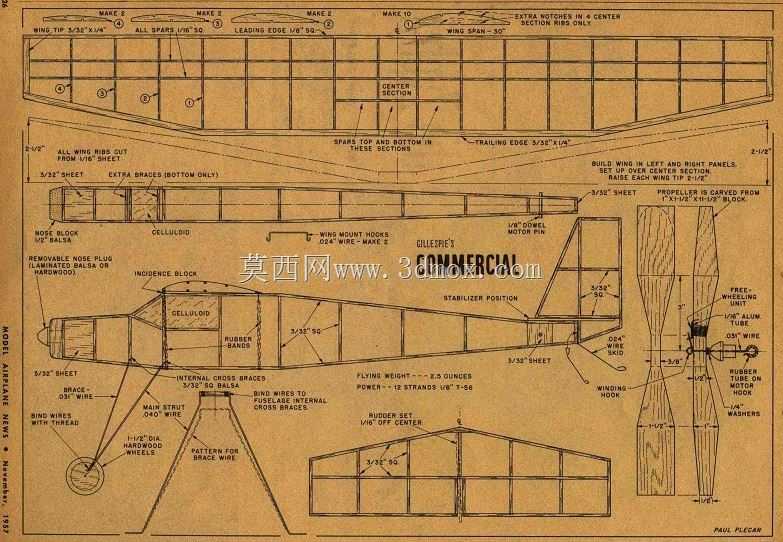

　　从结构强度的角度校核，机翼主梁选用轻质高强度的型材布置，翼尖位置做了上反角设计，进一步提升横向飞行稳定性，机身内部的设备舱预留了足够的电池、接收机、舵机的安装空间，所有设备的安装位置都可以沿着机身纵向滑轨调整，方便使用者在实际配重时把整机重心精准调整到机翼气动焦点靠前的合理区间，保证飞行姿态的稳定。整套结构没有复杂的异形难加工部件，所有板材类零件都可以直接展开为二维切割图纸，使用激光切割或者手工线锯就能加工完成，非常适合航空爱好者从零开始完成整机的制作、装配与调试，也可以作为航空院校气动布局、飞机构造课程的具象教学载体，帮助学习者直观理解固定翼飞行器的结构组成与设计逻辑。
