插座外壳精密注塑模具结构设计

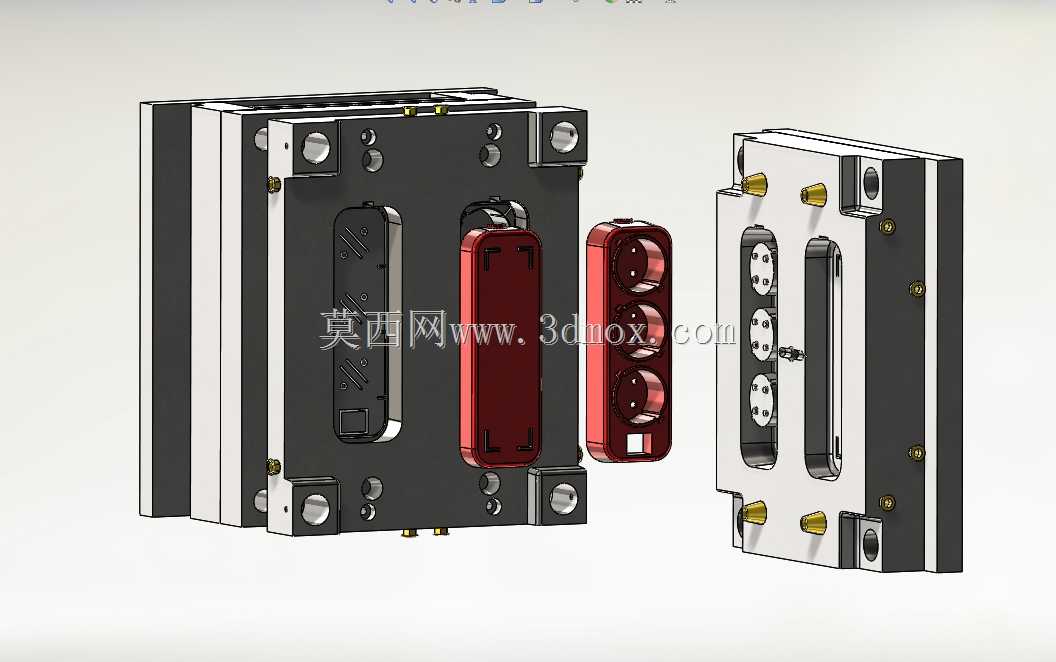

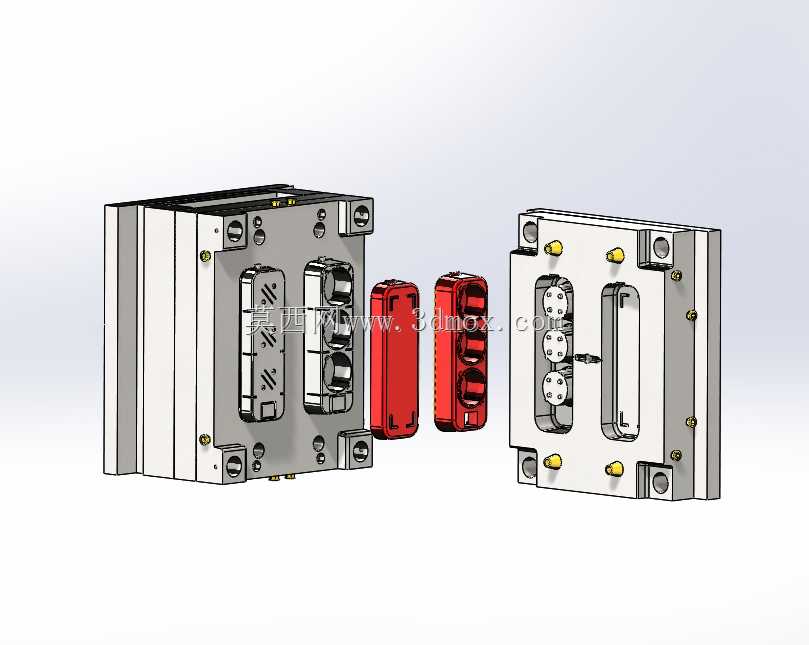

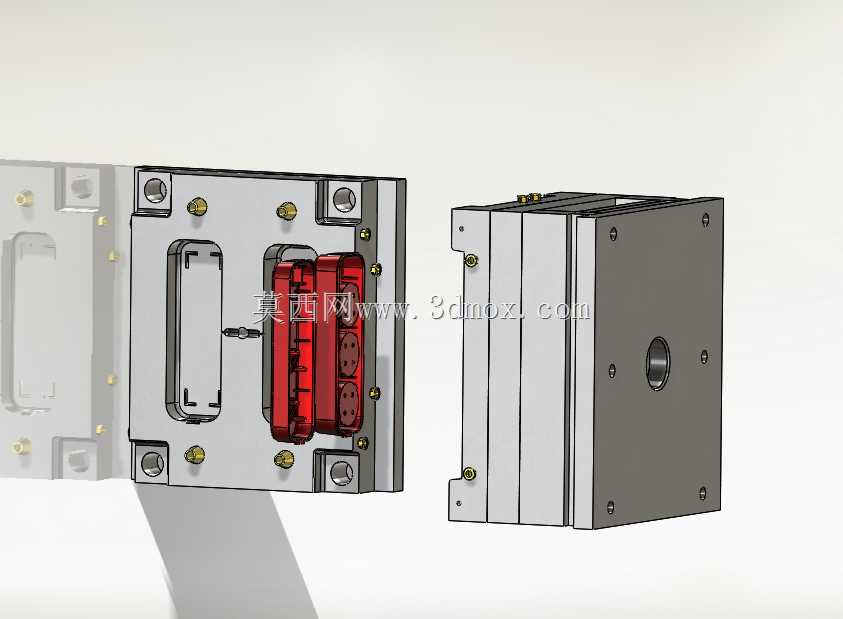

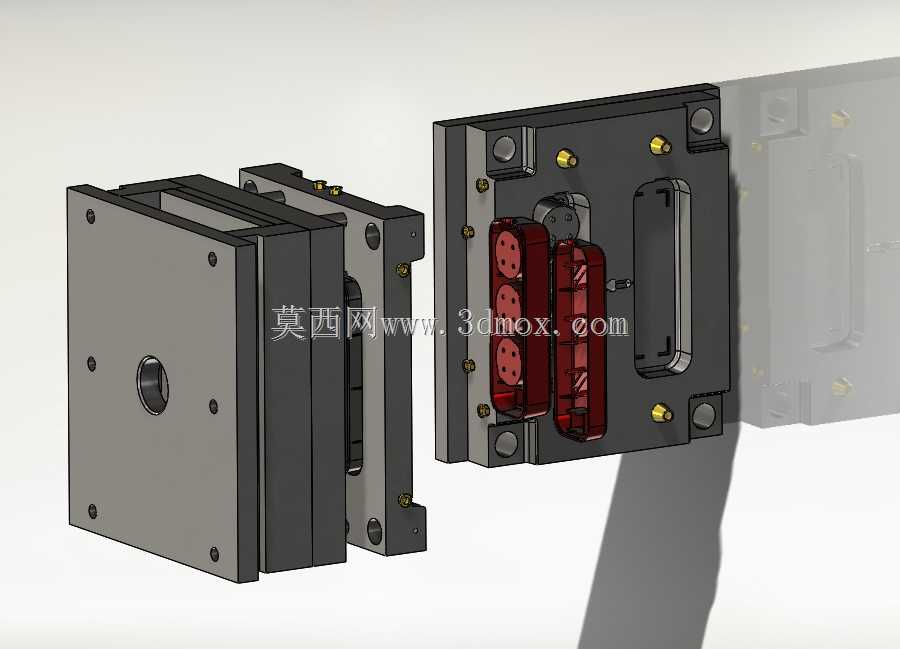

　　这套模具面向民用插座外壳类塑件的批量注塑生产，从开模状态的三维结构可以清晰看到定模侧、动模侧以及中间成型后的红色塑件成品，整套结构围绕薄壁电器外壳的成型精度、脱模顺畅性和量产稳定性展开。

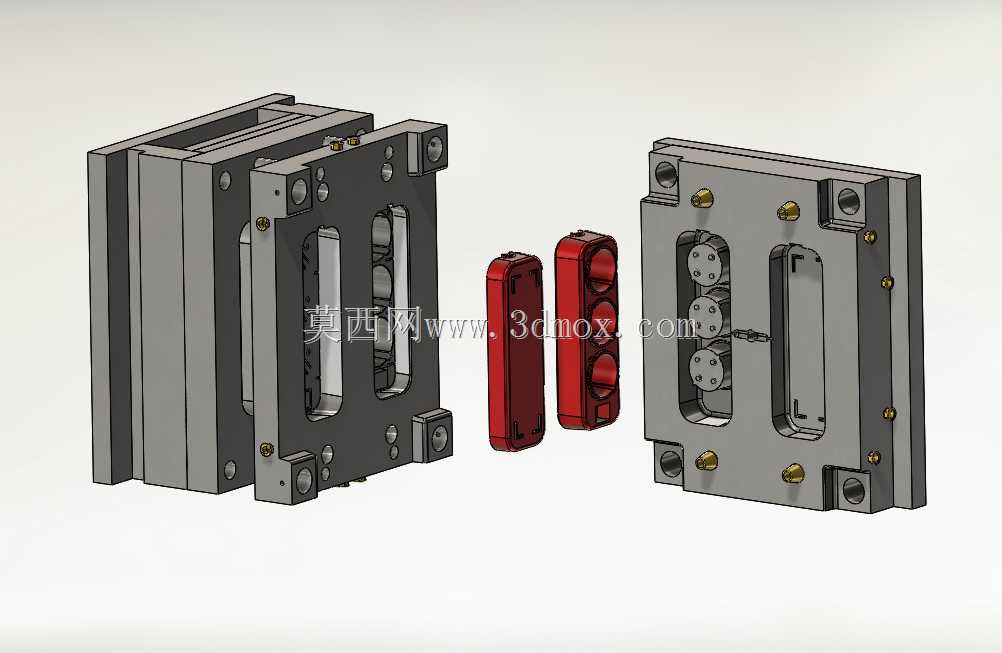

　　在实际车间应用中，这类模具安装在对应吨位的卧式注塑机上，定模侧通过定位圈与注塑机定模板定位，由压板压紧法兰面；动模侧则随注塑机动模板完成开合模动作。插座外壳属于外观与装配要求兼顾的塑件，外表面不允许有明显熔接痕、飞边和顶白，内部又要预留铜件嵌装、卡扣配合和上下壳扣合的结构，因此模具在型腔排布和分型选择上做了针对性处理。从图中可见模具采用一模一腔的布局方式，虽然型腔数量不多，但单腔成型可以让塑料熔体在型腔内填充更均衡，降低多腔流动不平衡导致的尺寸离散，特别适合结构较复杂、外观要求高的插座面板类零件。

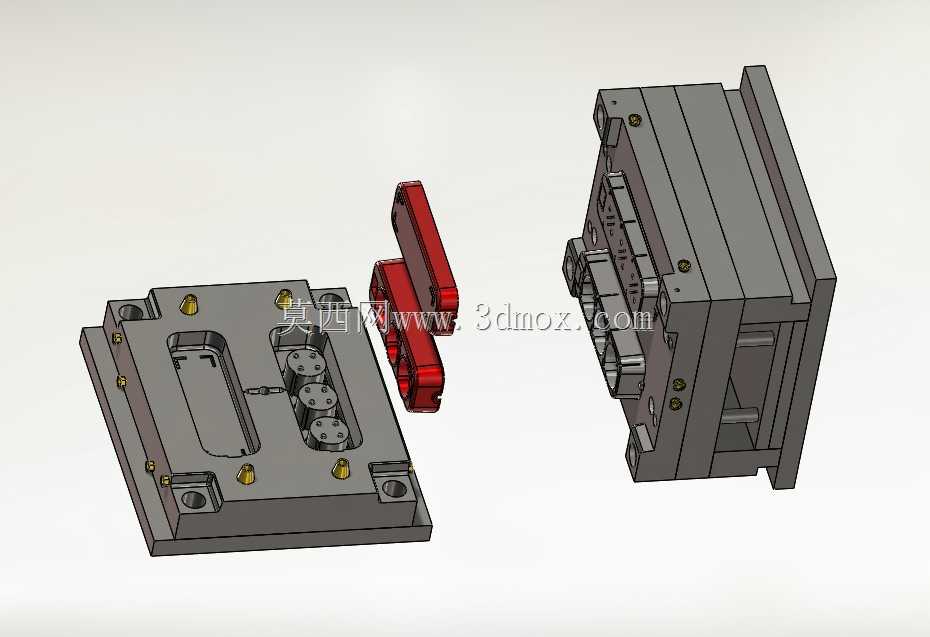

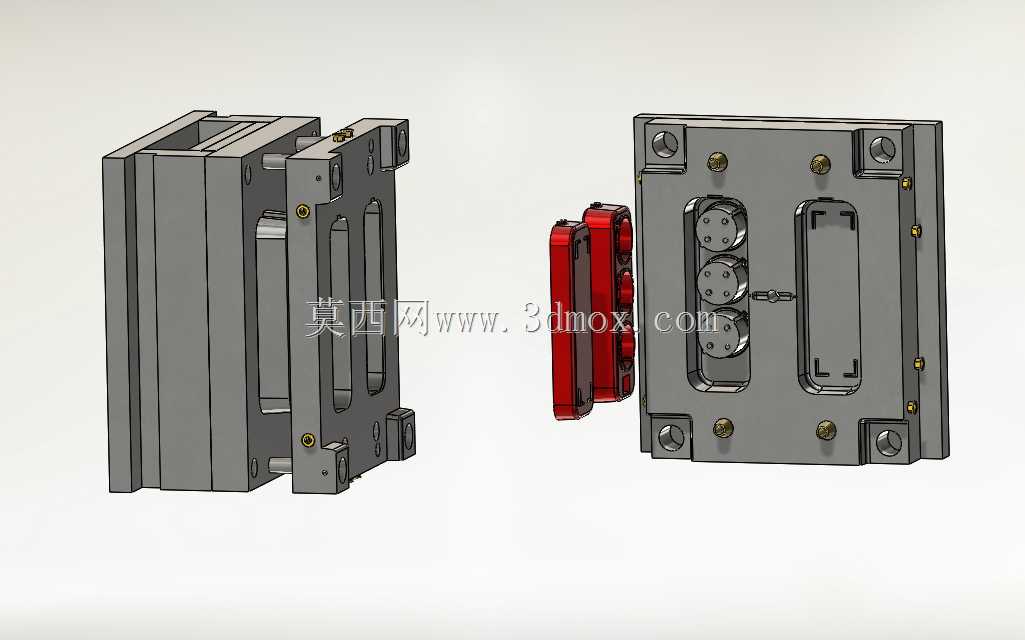

　　分型面沿塑件外轮廓最大截面开设，既保证外壳外观面尽可能留在同一侧，又避免侧向倒扣强行拉伤。定模侧主要成型塑件的外表面，型腔表面需要按照外观件要求进行抛光处理，表面粗糙度直接影响塑料外壳的光泽度；动模侧则承担内表面、加强筋、卡扣槽和安装柱的成型，这些结构对应插座内部铜片、接线端子和固定螺丝的装配位置，尺寸偏差会直接影响后续总装。图中动模侧可以看到多组圆形镶件，这些镶件对应外壳上的插孔区域和内部安装柱，采用镶拼结构而非整体加工，一方面便于深筋、深柱部位的排气和加工，另一方面在量产中若局部磨损或拉伤，可以单独更换镶件，减少整板返修成本。

　　浇注系统的设计围绕外壳的薄壁填充展开。插座外壳壁厚通常较薄，熔体从浇口进入型腔后需要快速流经面板区域再填充两侧加强结构，浇口位置选择在塑件非外观面或后续可遮盖区域，避免在正面留下浇口痕迹。模具上黄色标识的部位对应冷却水路或紧固件接口，冷却水道沿型腔和型芯分布，距离成型面保持均匀间距，使塑料在充模后能够均匀冷却收缩。电器外壳件如果冷却不均，容易出现面板翘曲、侧壁变形，导致装配后上下壳缝隙不均，因此水路在模板中的走向需要避开斜顶、顶杆和镶件，同时保证热量集中区域得到充分冷却。

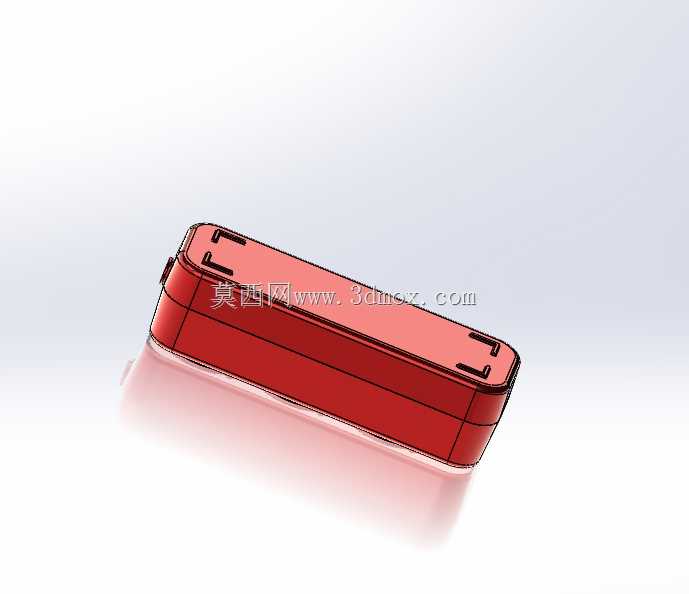

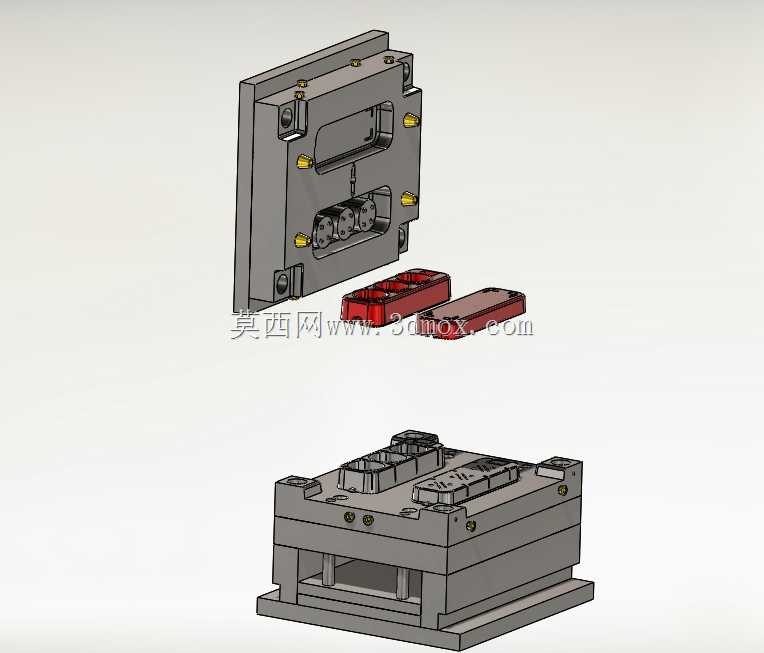

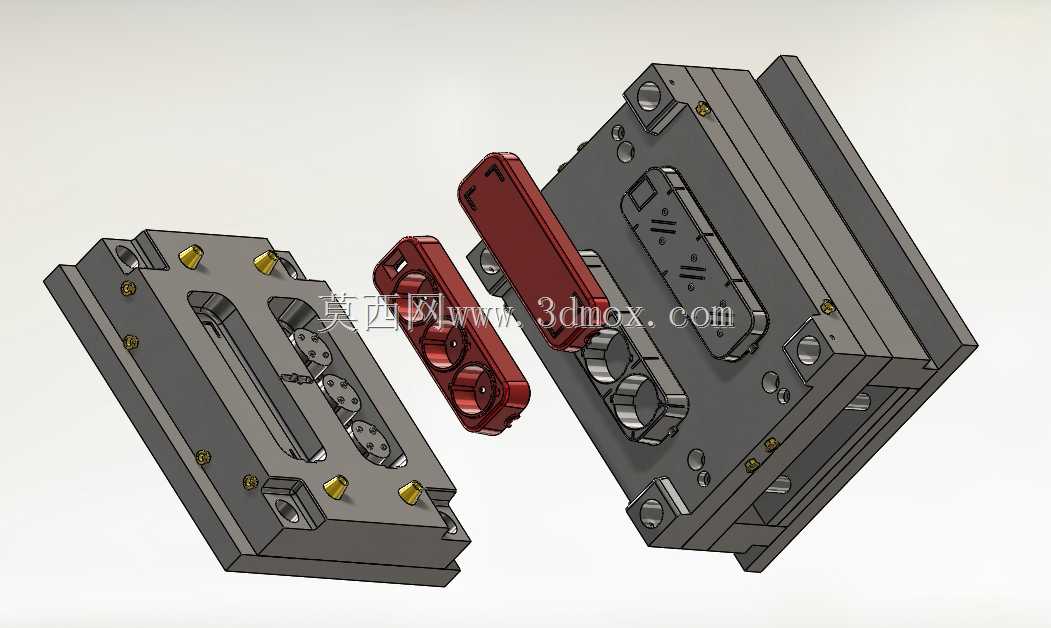

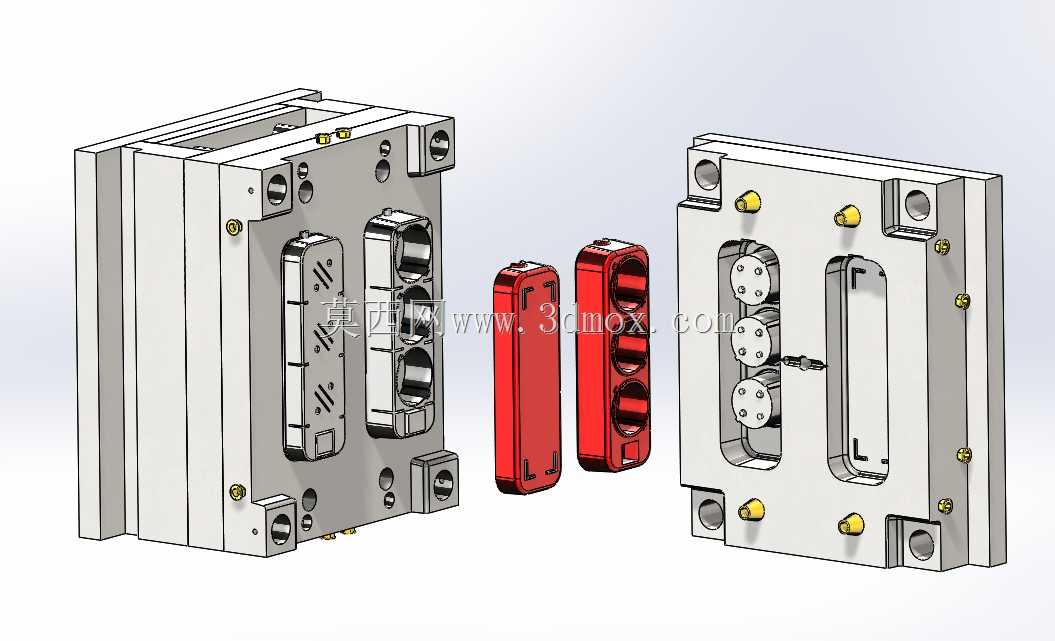

　　脱模机构集中在动模侧，开模后塑件包紧型芯，由顶出系统将其平稳顶出。外壳内部存在较多筋位和卡扣，顶出力分布如果集中在单点，容易造成壳体顶穿或发白，因此顶杆布置在安装柱、加强筋根部等承载能力较强的位置，顶出面积尽量分散。对于侧面存在倒扣的卡扣或插孔侧孔，模具通过斜顶或小型侧向抽芯机构完成让位，开模时斜顶随顶出动作沿斜向运动，先脱离倒扣，再由顶杆将塑件整体推出，避免强制脱模造成卡扣断裂。图中红色塑件分别展示了外壳的外侧和内侧形态，可以直观看到侧壁开孔、内部槽位和边缘卡扣，这些特征正是模具型芯、镶件和侧向机构共同成型的结果。

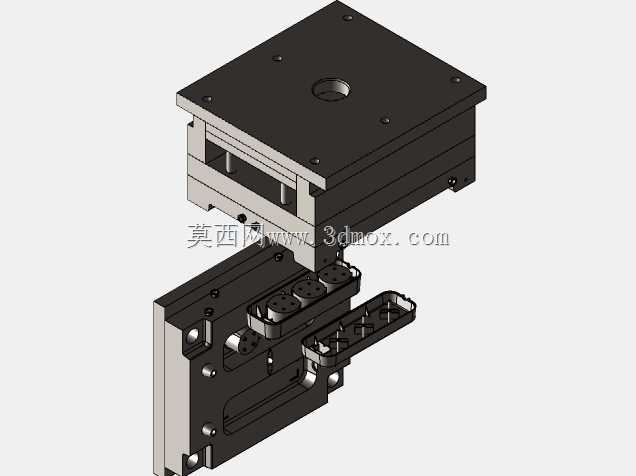

　　从安装边界看，整套模架采用标准板式结构，外形轮廓规整，四角布置导柱导套，保证合模时定动模对中，防止型腔错位造成塑件壁厚不均。模板四周设有锁模块、吊装螺纹孔和起吊位置，便于模具在车间内吊装、上机和维修。动定模座板上的U型槽对应注塑机压板固定位置，顶出孔位置与注塑机顶杆系统匹配，设计时需要核对机床容模量、最大开模行程和顶出行程，确保塑件取出时不会与型腔或浇注系统发生干涉。

　　结构设计过程中，三维建模需要重点处理分型面延续、镶件拼缝、顶杆干涉和水路穿孔问题。所有活动构件在合模状态下不能与冷却水道、螺钉孔交叉；斜顶运动过程中要模拟其行程，检查是否与周围顶杆、型芯发生碰撞；型腔边角处要结合塑料流动性设置合理圆角，减少应力集中和填充阻力。对于插座这类安全电器零件，模具尺寸稳定性还关系到后续耐压件安装和防护间隙，因此成型件的公差、耐磨面的热处理以及量产中的冷却周期控制，都是整套模具能否稳定交付生产的关键。
