多层板框式塑料注塑成型模具结构

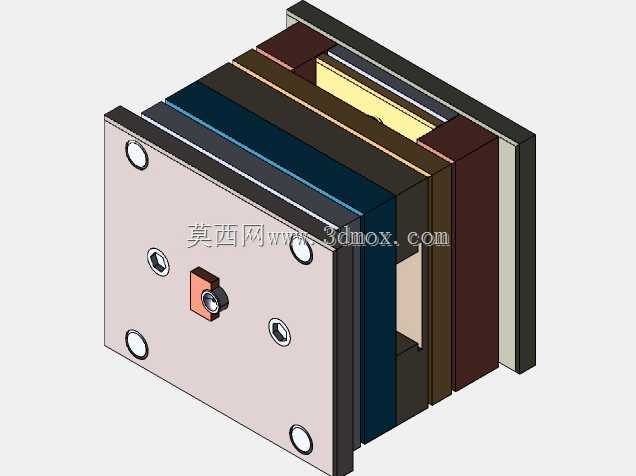

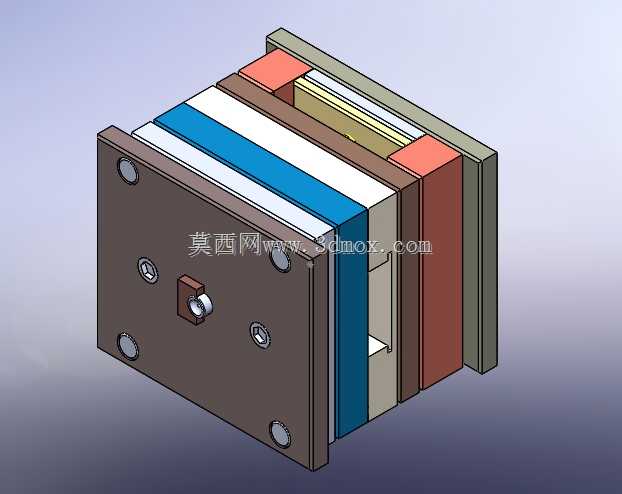

　　这套多层板框式塑料注塑成型模具，面向消费电子、通讯配件、日用塑料件的批量注塑生产场景，属于典型的两板/三板复合结构冷流道注塑模，整体采用标准模架叠层排布逻辑，从定模侧到动模侧依次布置面板、热流道/流道板、A板定模板、B板动模板、顶出固定板、底板、支撑柱与动模座板，各板件通过导柱导套实现高精度合模导向，四角布置的内六角锁紧螺钉承担板件轴向预紧，侧向预留的锁模扣与定位块保证开合模行程中各板件按设定顺序分型。

　　从实际产线用途来看，该模具安装在卧式注塑机的定动模安装工位上，注塑机喷嘴对接模具主流道衬套后，熔融塑料经主流道、分流道、浇口注入型腔，冷却固化后开模，顶出机构将成型塑件从型芯侧顶出，完成单周期注塑循环，适配PP、ABS、PC等常用热塑性塑料的成型加工，可产出结构规整的小型通讯类塑料壳体或功能结构件。

　　结构设计层面，整套模具的板件分层逻辑完全围绕注塑工艺的四个核心阶段展开：浇注阶段由流道板完成熔料的均衡分配，多腔布局下流道截面采用圆形梯形复合截面，降低熔料流动阻力，保证各型腔进料同步；冷却阶段在A、B模板内部预埋循环冷却水回路，通过隔水板形成环绕型腔的冷却通路，缩短塑件冷却固化周期，控制成型翘曲变形；分型阶段依靠导柱的导向精度与分型面的贴合密封，避免合模时出现型腔错位、飞边毛刺；顶出阶段采用顶板带动顶针、顶管的组合顶出形式，顶出行程预留足够余量，保证塑件完全脱离型芯表面，不会出现顶白、顶穿缺陷。模具侧向可见的红色锁紧压条为行程定位组件，用于控制三板模的分型顺序，先拉开流道板完成凝料自动脱落，再打开主分型面取出塑件，适配自动化产线的无人化取件需求。

　　外形与安装边界方面，整套模架为方正长方体堆叠结构，长宽尺寸适配100-200吨级卧式注塑机的拉杆间距，模具总厚度匹配注塑机的最大最小模厚调节范围，定模座板、动模座板表面预留标准U型安装槽，可直接通过压板压紧固定在注塑机模板上；定位圈采用标准注塑机对接尺寸，保证主流道中心与注塑机喷嘴同轴度误差控制在0.1mm以内，避免漏胶。模具侧向预留的吊环孔用于产线吊装转运，各板件的边角做倒角处理，避免装配过程中磕碰划伤。

　　细节设计上，动模侧布置的多组支撑柱正对注塑机锁模力的受力传递路径，减少B板在高压注射下的弯曲变形，型腔型芯采用模块化镶件结构，磨损后可单独更换镶件，无需整体报废模板，降低后期维护成本；导套内部开设油槽，定期加注润滑脂即可保证开合模数十万次无卡滞。整套结构完全符合注塑模具的通用设计规范，建模过程中完整还原了每一层板件、紧固件、导向件、顶出件的装配关系，可直接用于模具结构教学、注塑工艺方案推演以及模架选型参考，帮助结构工程师理清注塑模从浇注、冷却、分型到顶出的全流程逻辑，在设计同类型小型塑料件模具时，可直接参照该叠层布局规划板件厚度、顶出行程与冷却水路走向，规避常见的干涉、强度不足问题。
