仓储堆高装卸叉车属具结构设计

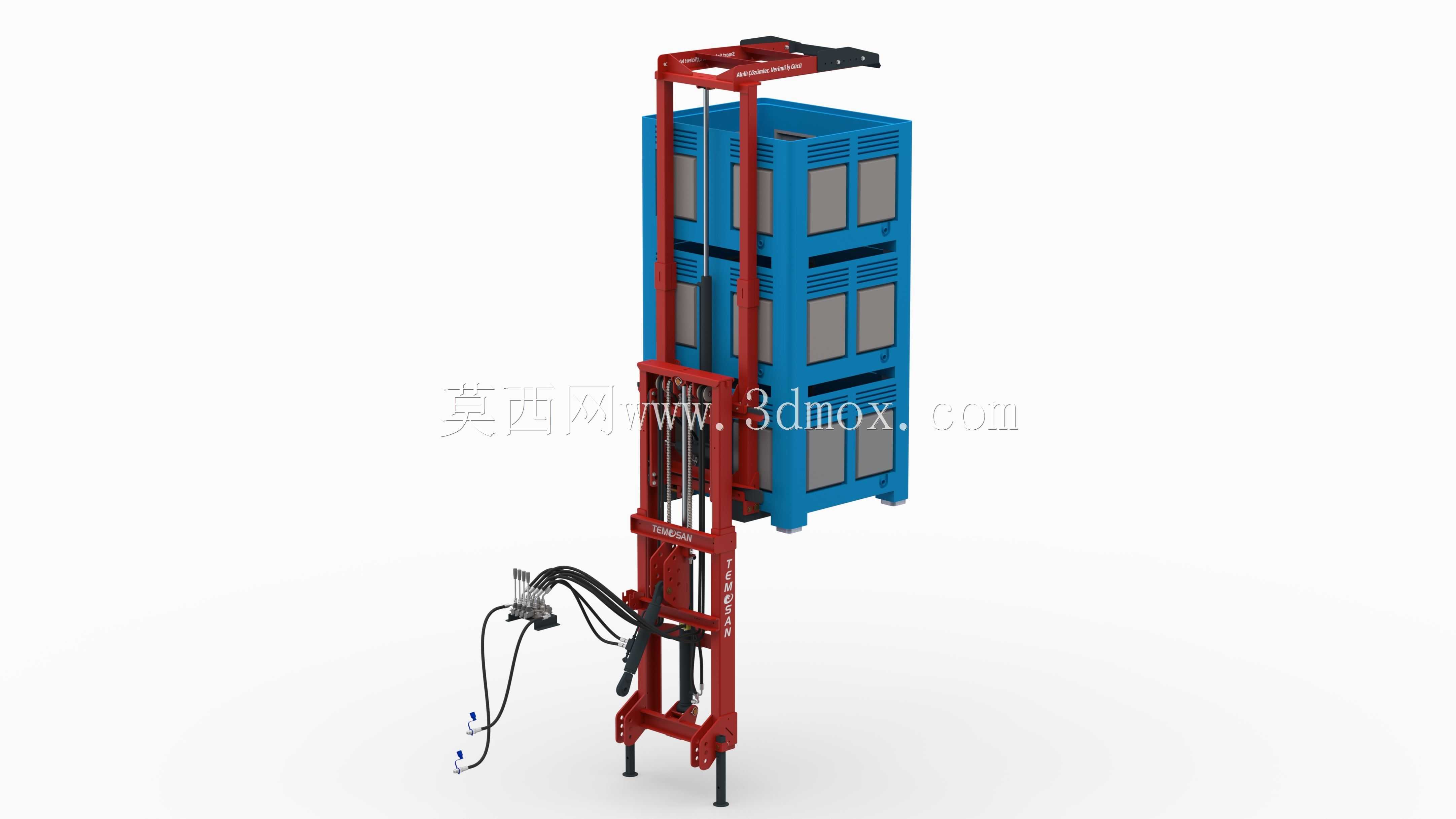

　　这套三维结构围绕仓储车间内的高位堆垛、箱式货物转运以及窄通道装卸作业展开，主体由立式升降门架、红色承载框架、液压管路、操作手柄、底部支撑支腿和蓝色堆叠货箱共同构成。实际使用时，该类属具通常挂载在小型搬运车辆或固定式堆高工位上，通过门架沿竖直方向的直线运动，把成组周转箱抬升到指定层位，再配合人工或牵引设备完成推入、取出和换位。它并不追求大吨位露天装卸，而是面向车间内部、备件仓库、物流分拣区和生产线边缓存区，处理规则箱体、塑料周转箱、轻型料箱以及堆叠存放的零部件包装单元。

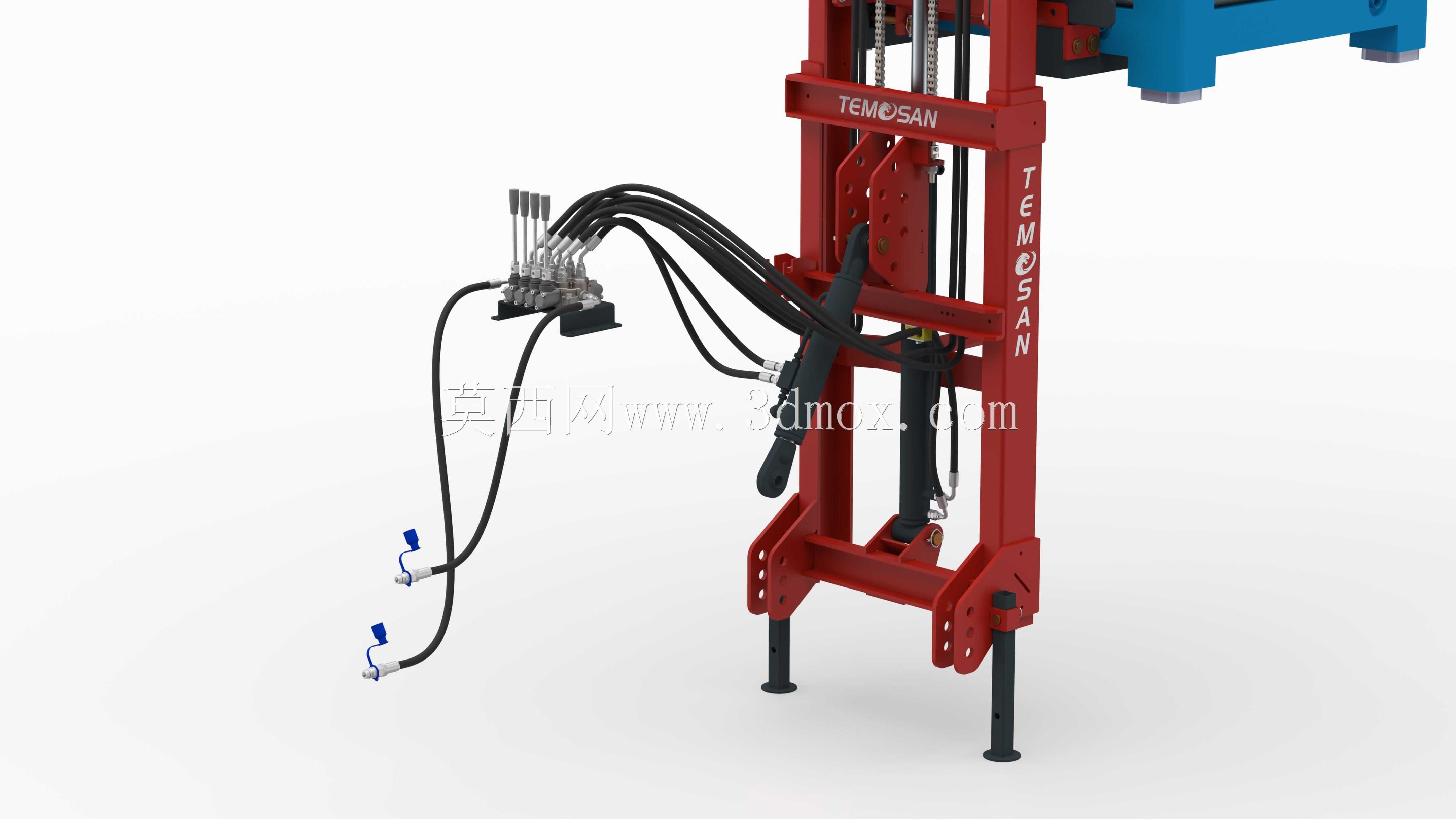

　　从结构布置看，升降部分采用双立柱导向思路，两根竖向构件承担弯矩和侧向约束，中间布置提升执行元件与链条或托架传力路径。门架顶部设有横向挡边和挂接结构，用于在最高位置限制货物前倾，也为属具与车体连接预留接口。红色框架的下段集中布置液压阀块、操纵杆和软管走线，操作人员站在侧面即可控制起升、下降和微动调整；多根高压软管沿门架立柱弯曲布置，建模时需要保留随动弯折半径，避免在升降行程中出现拉伸、干涉或与货箱棱边摩擦。底部两支向前伸出的支腿承担稳定支撑作用，支腿间距、接地位置和门架中心线之间的距离直接决定满载起升时的抗倾覆能力。

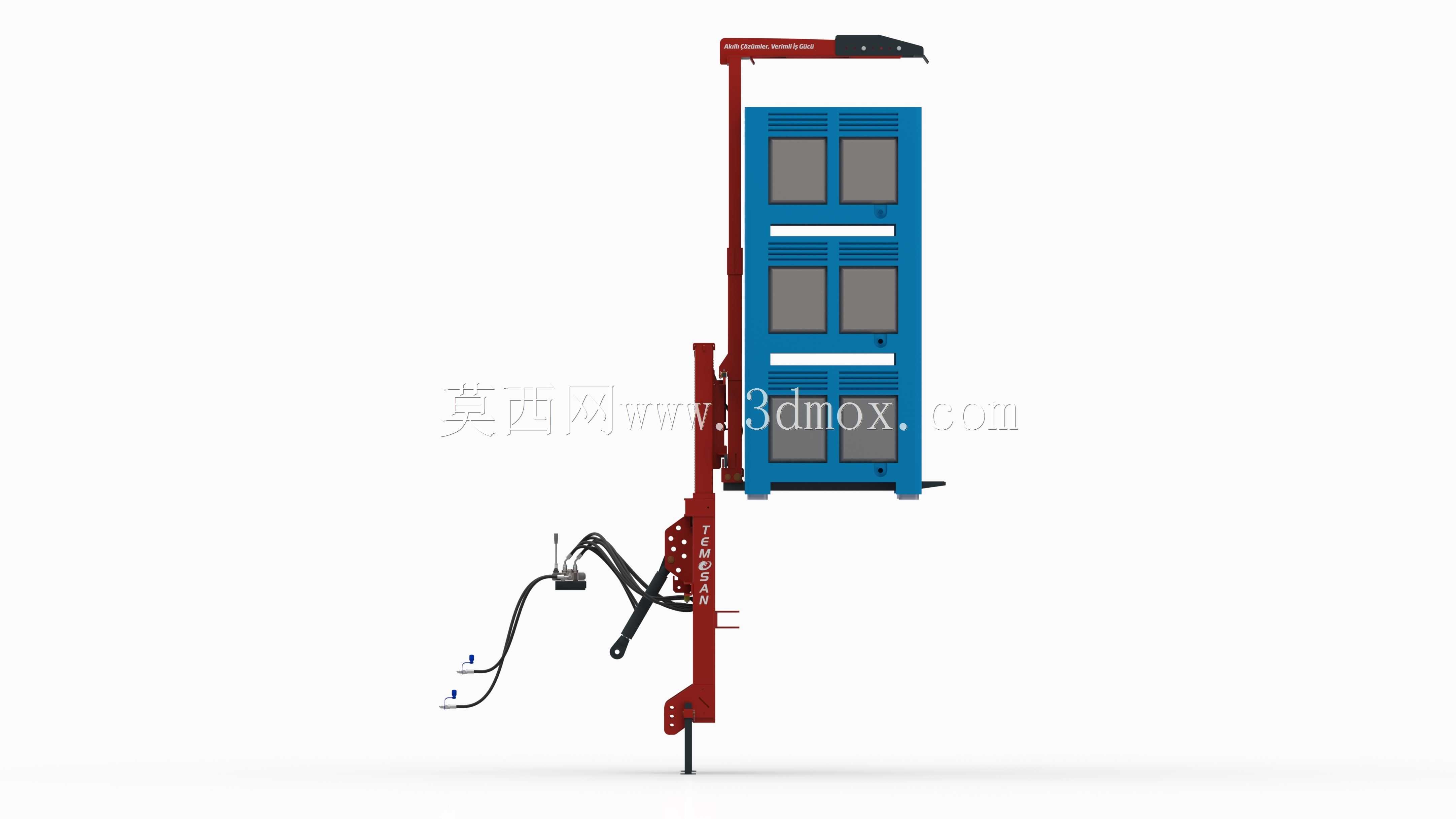

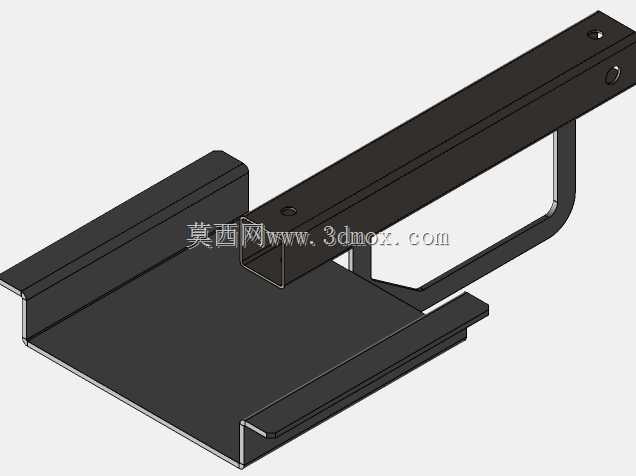

　　蓝色货箱在模型中以两层堆叠方式呈现，箱体侧面带有通风或减重格栅，四角保留堆码定位边。设计这类搬运属具时，不能只看单个箱体外形，还要把堆叠误差、箱壁变形、托盘间隙以及取放方向纳入检查。货箱宽度决定门架内侧净空，箱体高度决定每次提升的最小安全余量，堆叠总高则影响门架有效行程和顶部护板位置。若箱体需要在货架、辊筒线或地面托盘之间转换，托架前端应设置导入斜面或挡叉，使货物在不完全对中的情况下也能顺利进入工位；若作业通道狭窄，门架后侧的液压接头和操纵手柄不能超出车体回转包络，否则在转弯和靠近货架立柱时容易发生碰撞。

　　功能设计上，该结构强调低速、平稳、可定位。液压系统提供持续举升力，管路在模型中以空间曲线表达，能够直观检查接头朝向、软管最小弯曲半径以及维护拆装空间。操作手柄位于人体站立可及范围内，阀件附近保留扳手空间，便于后期更换密封件和调整流量。门架与货箱之间的相对运动需要通过三维装配反复核对：起升到上限时，托架不得顶撞顶部横梁；下降到地面时，支腿和货叉末端要同时满足进入托盘底部的高度要求；货箱侧向偏置时，立柱、软管和箱体格栅之间仍应保留可见间隙。

　　安装边界方面，设计人员需要重点确认门架底座与车体前端的连接孔位、支撑腿展开宽度、货箱最大外廓以及操作者站位。模型中红色构件形成狭长竖直轮廓，适合在高度方向受限制较小而水平通道较窄的场合使用；蓝色箱体则提供了典型载荷包络，可用于校核堆码状态下的重心位置。若后续改型，还可在门架顶部增加限位开关、在托架上增加侧移机构，或把液压操纵改为脚踏与手动联合控制。整体建模把承载框架、起升导向、液压控制、货物形态和稳定支腿放在同一装配空间中，便于在投产前发现行程干涉、维护空间不足和堆码定位不合理等工程问题。
