电弧炉碳枪进给调节机构

　　该机构面向电弧炉冶炼过程中的碳粉喷吹与枪体位置调节需求，整体采用侧挂式框架布局，将驱动、传动、导向和防护部件集中在同一刚性支架上，便于在炉体侧面有限空间内完成安装与检修。实际工况中，碳枪需要根据炉内温度、泡沫渣状态和冶炼阶段调整伸入位置，因此结构设计重点放在进给稳定性、抗热辐射能力和维护便利性上，而不是单纯追求紧凑外观。

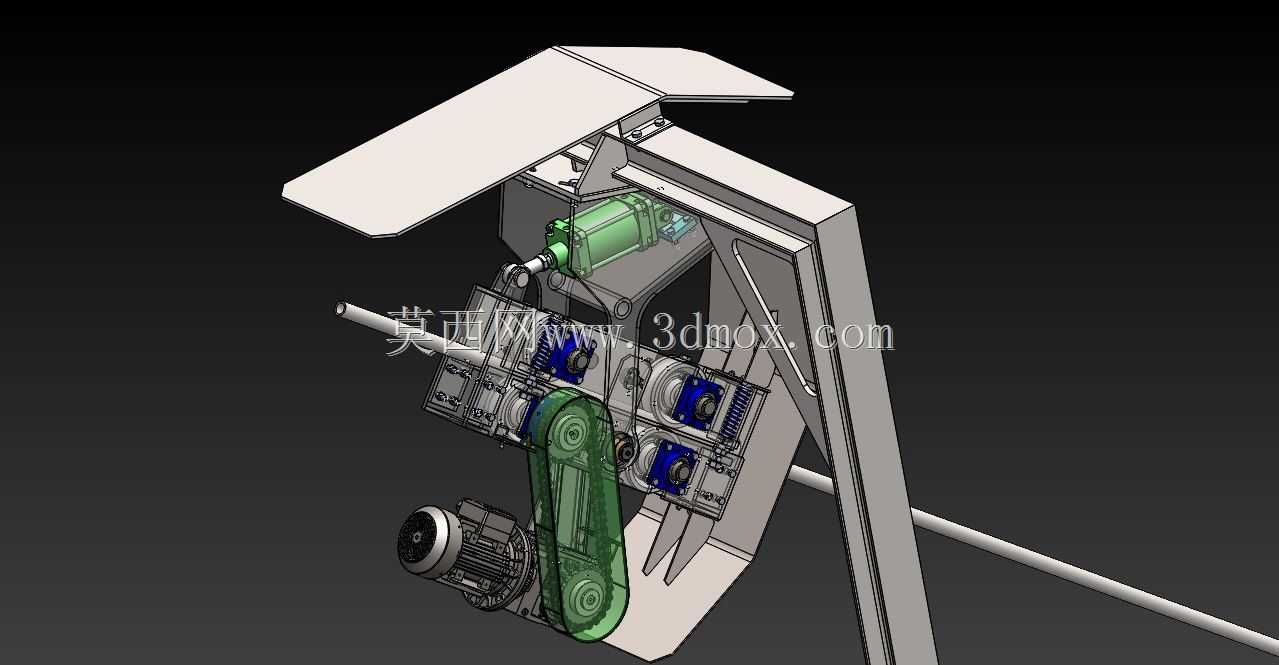

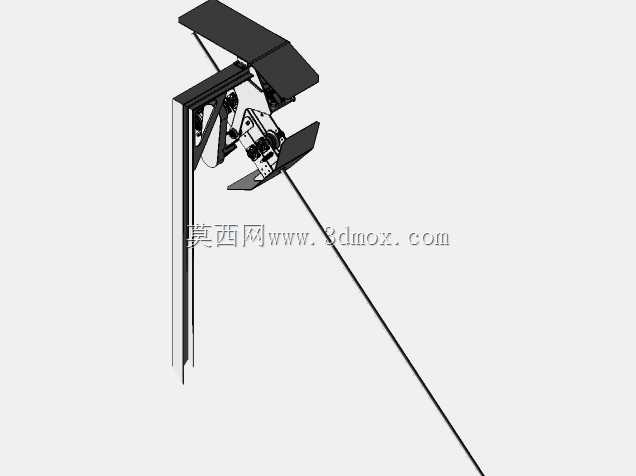

　　从三维结构看，上部倾斜护板用于遮挡炉口方向的热辐射和飞溅，减少电机、导轨及传动件直接受热。枪体沿水平方向布置，后端连接喷吹介质管路，前端可伸入炉内工作区域；两侧导向组件约束枪体运动轨迹，避免长杆在往复动作中出现偏摆。驱动部分由减速电机、带传动和直线执行元件组合实现，既保留足够输出扭矩，也能通过传动比匹配获得平稳的低速进给特性。带轮外侧设置透明护罩，既方便观察传动状态，也能防止运行中异物卷入。

　　设计思路上，机构没有把所有元件封闭在箱体内，而是采用开放式框架加局部防护的方式。这样做的原因在于电弧炉周边环境温度高、粉尘多，完全封闭虽外观整洁，但散热和检修并不理想；外露关键配合面并配合护罩，可在保证安全的前提下快速检查张紧、润滑和磨损情况。支架立板承担主要弯矩，底部和侧面形成三角加强关系，能够承受枪体伸缩时产生的偏心载荷。安装边界方面，需预留枪体前后行程、电机接线与检修空间，以及管路随动弯曲半径；支架与炉侧平台连接时应保证导向轴线与炉壁开孔同轴，否则长期运行会加剧密封件和导向套磨损。

　　该模型对冶金辅助设备设计具有直接参考价值：它展示了如何在高温、多尘、重载条件下，把动力传递、直线导向、喷吹连接和热防护整合为一套可维护的执行机构。对于结构工程师而言，建模时应重点核对驱动件与枪体轴线的相对高度、护板与运动件的安全间隙，以及支架地脚在平台上的定位尺寸；对于设备选型人员，则可据此判断进给行程、负载方向和现场维护空间是否匹配具体电弧炉配置。
