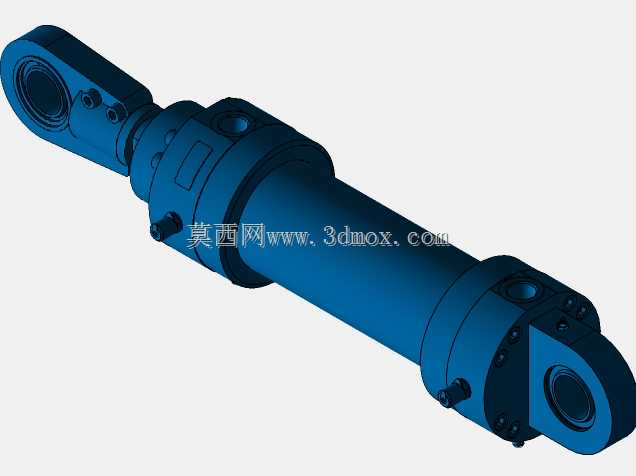

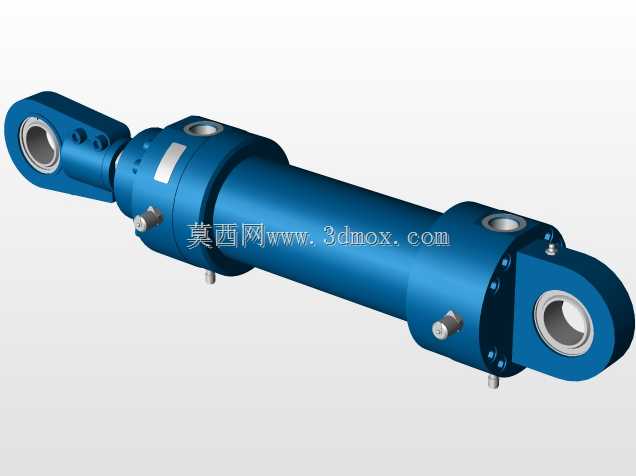

双耳环铰接式重载液压油缸结构

　　该元件属于液压系统末端直线执行部件，两端采用耳环铰接结构，可在存在安装同轴度偏差、工作过程中存在小幅摆动的工况下正常运行，避免刚性连接带来的附加径向载荷，常见于工程机械工作装置、冶金设备压下机构、环卫车辆厢体启闭、重型工装夹紧工位等需要大推力直线动作的场景。

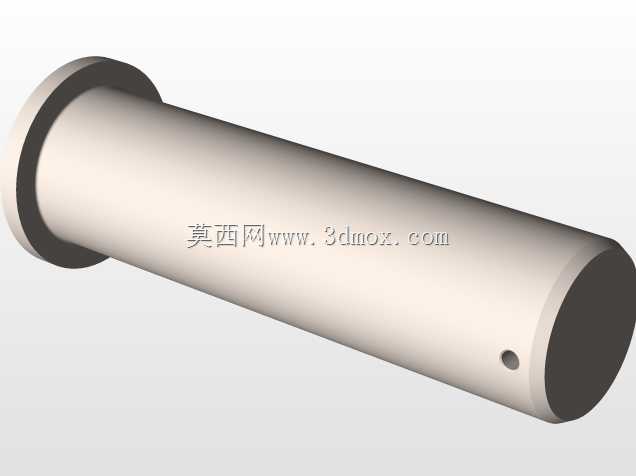

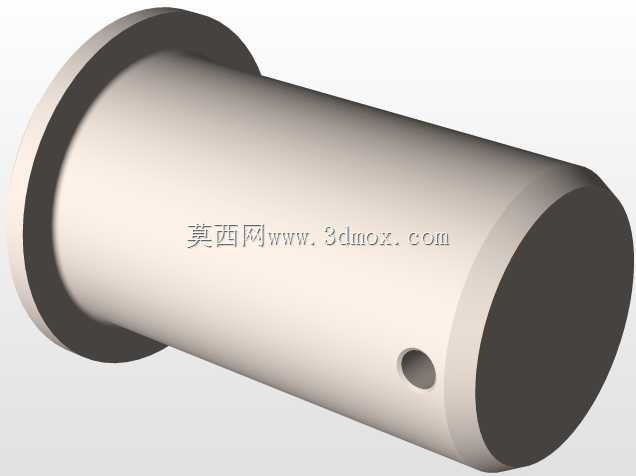

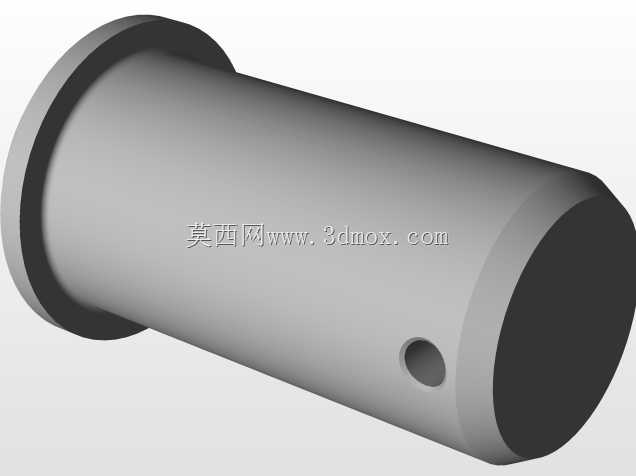

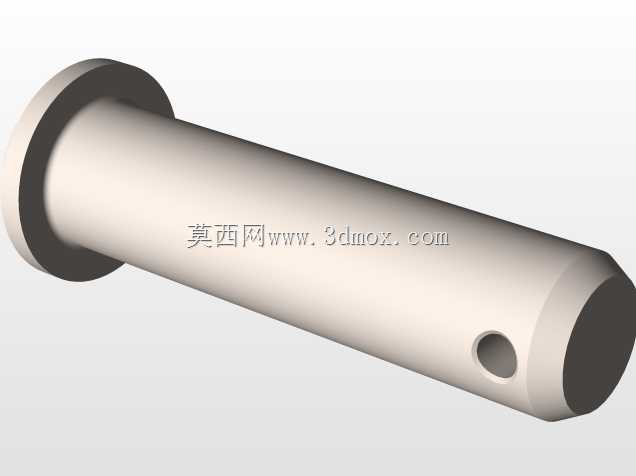

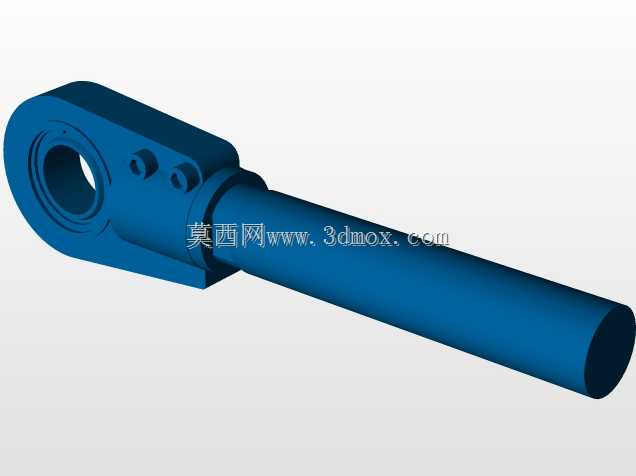

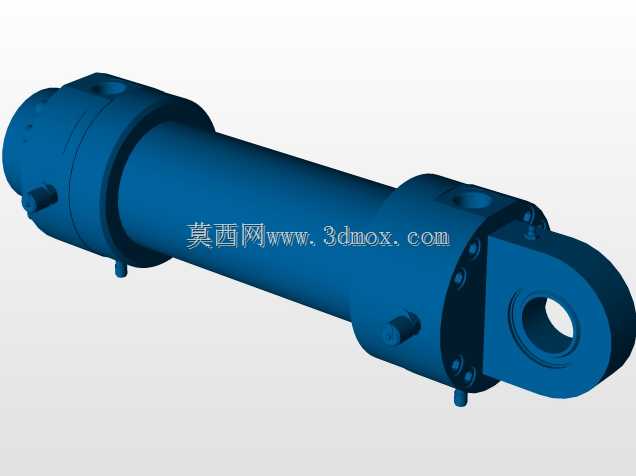

　　缸体整体为长筒式布局，两端端盖通过螺栓与缸筒连接，端盖与缸筒结合面布置密封结构，阻隔内部压力油外泄同时阻挡外界粉尘、水汽侵入缸内。两端耳环内孔可装配关节轴承或自润滑轴套，与设备机架、负载构件通过销轴完成铰接，安装时需保证两侧销轴轴线平行，否则会在活塞杆伸出收回过程中产生侧向偏载，加速导向套与活塞杆表面的磨损。

　　缸体外部预留的油口分别连通无杆腔与有杆腔，压力油通入不同腔体即可驱动活塞杆完成伸出、缩回动作，推力与拉力参数可根据系统工作压力、活塞有效作用面积核算确定。设计阶段需结合实际行程预留两端极限位置的安全间隙，避免活塞运行到行程端点时与端盖发生刚性撞击，必要时可在缸内设置缓冲结构，在行程末端截留油液形成阻尼，降低活塞冲击速度。

　　建模过程中需重点保证缸筒内壁与活塞杆的同轴度公差，导向套的配合尺寸需匹配活塞杆直径，密封沟槽的尺寸精度直接影响整套元件的密封可靠性与使用寿命。外部连接螺栓的分布圆、规格需对应端盖受力需求，在高压工况下需校核螺栓强度与端盖刚度，避免受压后出现变形渗漏。

　　选型应用时，除额定推力、行程参数外，还需核算整体安装距与设备开合空间的匹配性，确认耳环销轴尺寸与现场安装座尺寸一致，同时根据工作环境温度、油液类型选配适配的密封件材质，保证元件在长期往复运行中的稳定性。
