可移动手推式工业轴流排风通风设备

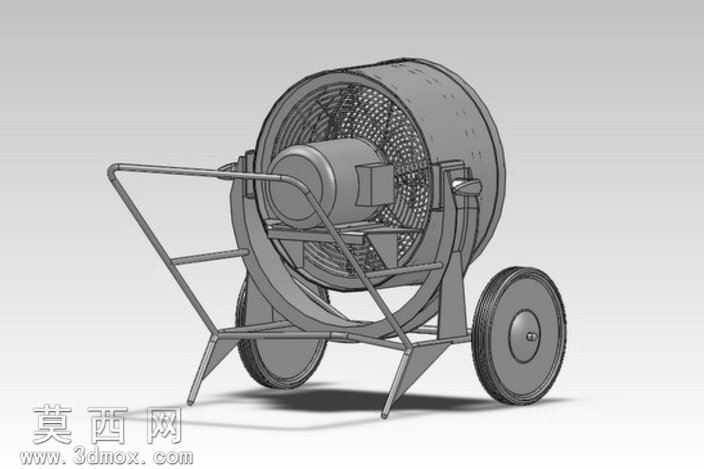

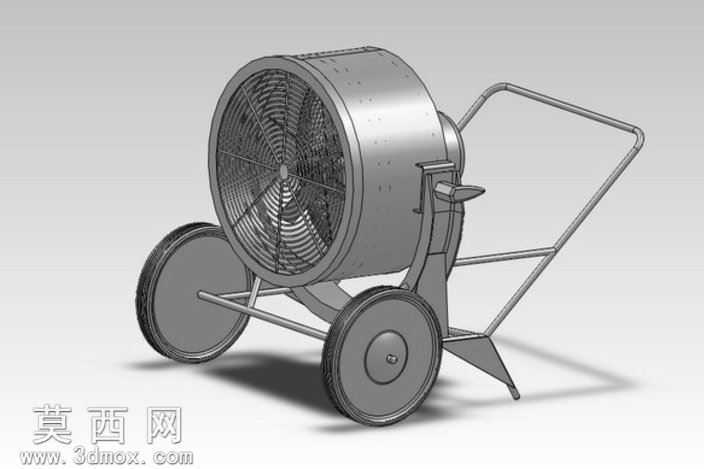

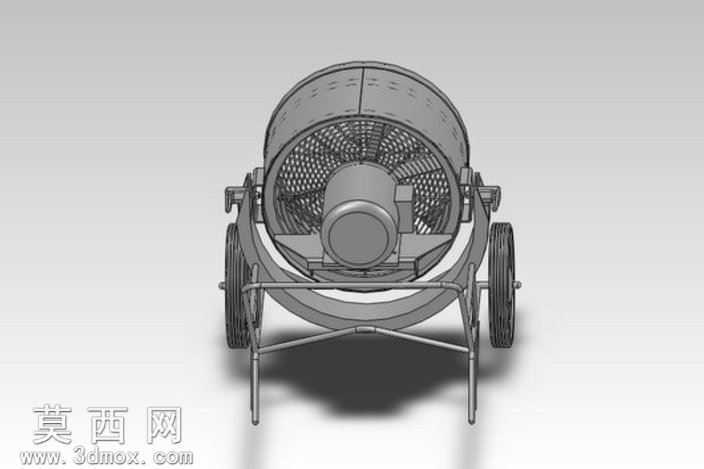

本作品为可移动手推式工业轴流排风设备三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现产品的结构细节与装配逻辑。模型构建从整体框架搭建入手，首先完成核心风筒的曲面建模，通过旋转、抽壳等特征命令生成圆柱形风筒主体，对风筒表面的工艺细节做了精细化处理，还原金属壳体的冲压成型质感。风筒前端的防护网采用阵列特征完成格栅结构建模，精准还原防护网的网格疏密与支撑筋布局，内部叶轮部分通过曲面放样、圆周阵列完成叶片建模，每一片叶片的倾斜角度、曲面弧度都经过参数校准，符合轴流风机的气动设计逻辑。移动支撑结构部分，手推扶手采用扫掠命令生成弯管形态，还原金属管材的弯折弧度与握持段的结构设计；行走轮部分分别完成橡胶轮胎、金属轮毂、轮轴的独立建模，还原轮胎表面的防滑纹理与轮毂的装配结构，底部支撑脚做了倾斜角度设计，保证设备停放时的稳定性，支架与风筒的连接部位还原了铰接调节结构，可实现风筒俯仰角度的调整，满足不同方向的通风排风需求。材质渲染阶段，为风筒、金属支架、轮毂赋予磨砂金属材质，还原工业设备的金属哑光质感，为轮胎赋予黑色橡胶材质，通过纹理贴图还原橡胶表面的细微颗粒质感，为防护网赋予细金属网材质，调整材质的反光度与粗糙度参数，让整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该模型聚焦工业场景临时通风换气的使用需求，通过手推轮式结构解决传统固定式风机移动不便的问题，铰接调节结构拓展了设备的送风角度范围，整体结构紧凑合理，各部件之间的装配间隙、连接关系都经过合理性校验，可直接用于产品结构验证、方案展示以及相关教学演示场景，模型的各特征参数可编辑，支持后续根据实际需求调整尺寸、修改结构细节。
