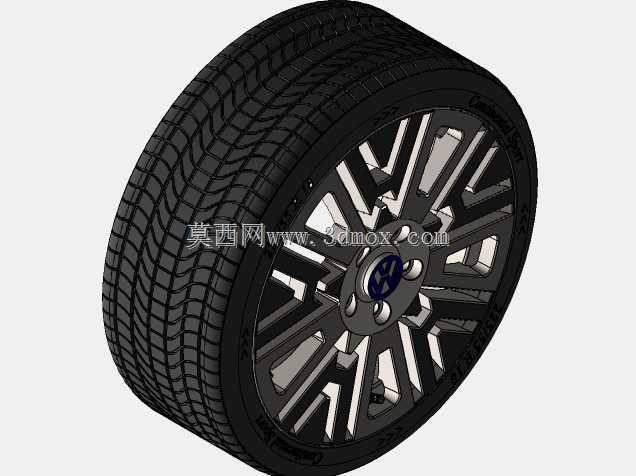

该轮辋总成的建模工作,核心是还原轮胎与轮辋的装配关系,同时把轮辐的切削造型、中心盖标识、胎面花纹这些细节完整呈现,可用于整车外观评审、行走系统干涉校核以及改装方案的可视化沟通。从实际装车边界来看,轮辋的安装基准位于中心孔端面,五个螺栓孔沿节圆均匀分布,建模时已保留螺栓穿入空间与轮毂轴头的贴合面,轮辐背面预留了制动卡钳的避让空腔,避免转向或跳动时发生剐蹭;轮胎外径、断面宽度与轮辋的J值匹配,胎唇位置卡入轮辋止口,装配后不会出现相对滑移。胎面采用连续的块状花纹与纵向主沟设计,横向沟槽交错排布,这种结构在湿滑路面可以快速划破水膜,提升接地摩擦力,花纹块的刚度经过均衡处理,能降低日常滚动的偏磨概率;胎侧厚度按常规乘用车轮胎设定,
既保留缓冲路面冲击的形变量,也能在低气压状态下支撑胎体不发生过度变形。轮辋部分采用多组分叉辐条造型,辐条从中心安装盘向外缘发散,表面做了明暗分色处理,视觉上更具层次感,同时辐条的走向兼顾了铸造或锻造工艺的拔模斜度,壁厚过渡均匀,不会出现局部热节导致的强度缺陷;中心盖嵌入轮辋中部,带有品牌标识,与周围螺栓孔形成规整的装配区域。在整车开发流程中,这类轮辋模型常被放入总装数模,核对转向节、制动盘、挡泥板之间的最小间隙,也可用于渲染样车效果图,提前验证不同配色方案的视觉效果;对于改装场景,还能直接调整轮辋偏距、辐条造型参数,快速比对装车后的姿态,减少实物试错成本。建模过程中轮胎与轮辋为独立零件,可单独拆解查看内部配合结构,胎面花纹、轮辐加工面、螺栓孔倒角均按工程实物的几何关系构建,没有随意简化关键装配特征,能够满足结构讨论与展示的双重需求。
