双罐体工业管路布线结构设计方案

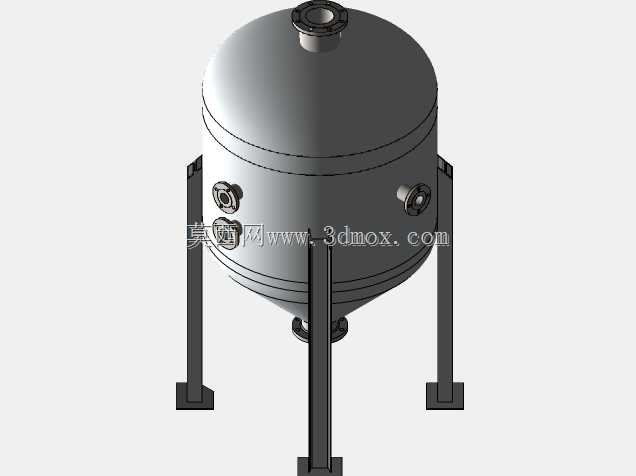

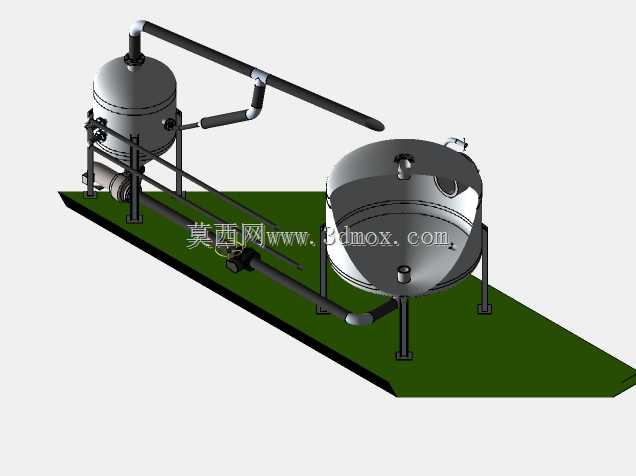

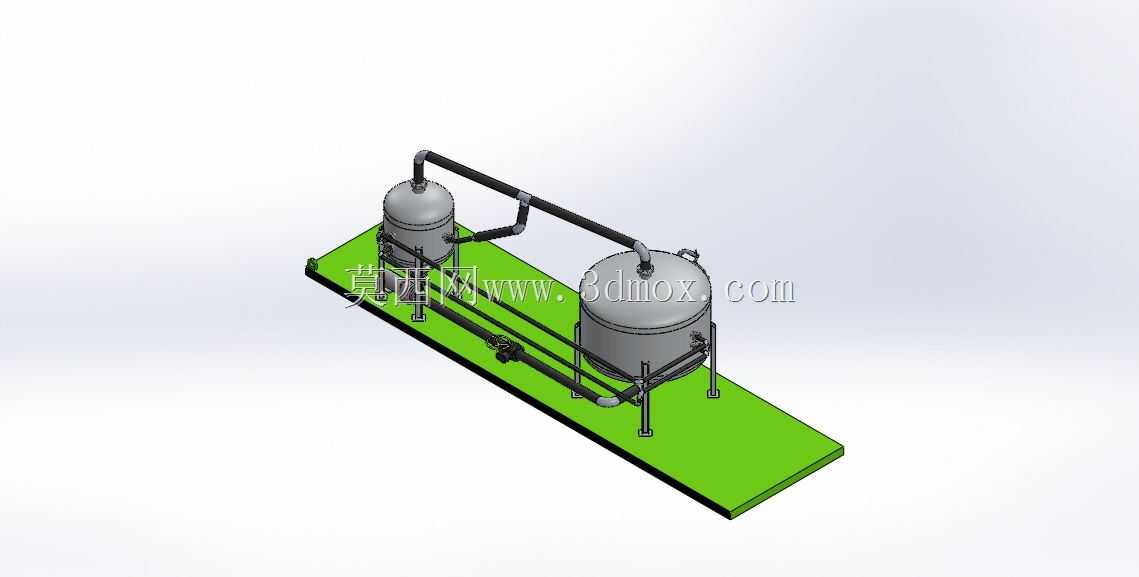

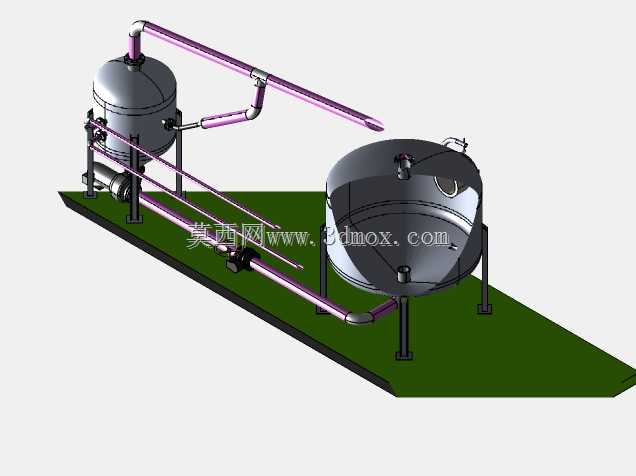

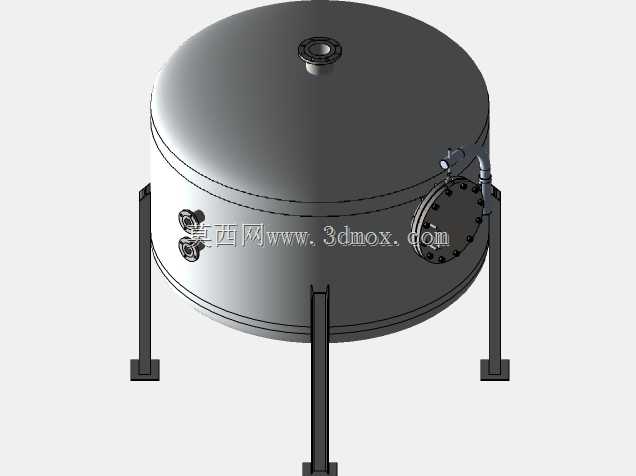

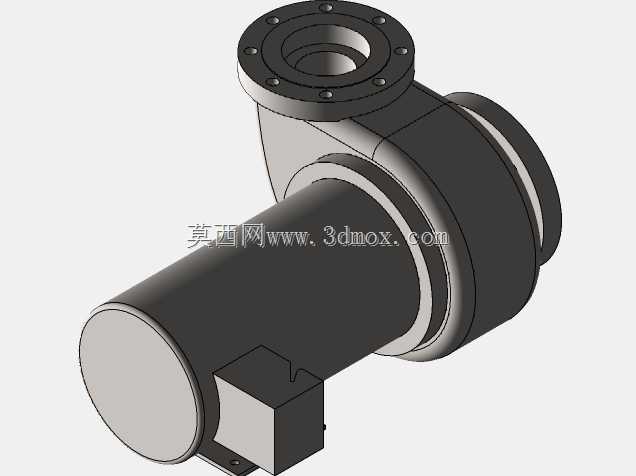

　　这套双罐体管路布线结构，常见于精细化工配料、溶剂中转、制药纯化水分配以及小型公用工程流体输送场景。设计核心不是单纯把管子连起来，而是在有限撬装底座范围内，同时满足介质流向、操作净空、支吊架受力、后期检修拆口和保温施工余量。两台立式承压罐体被固定在同一块绿色撬装底板上，罐体支腿直接落在底板预设的加强区域，避免管路重量转嫁到设备接管口。罐体之间的主管路沿上部空间跨接，既减少地面管线对巡检通道的占用，也让低点排液和高点排气的位置更易布置。下部回流或排污管线贴近底板边缘排布，管路上预留的阀件操作位朝向巡检侧，操作人员站在撬体单侧即可完成主要阀门启闭，不必绕行设备背面。从建模思路看，管线走向优先遵循“短而直、少拐弯、避免气阻液袋”的原则，

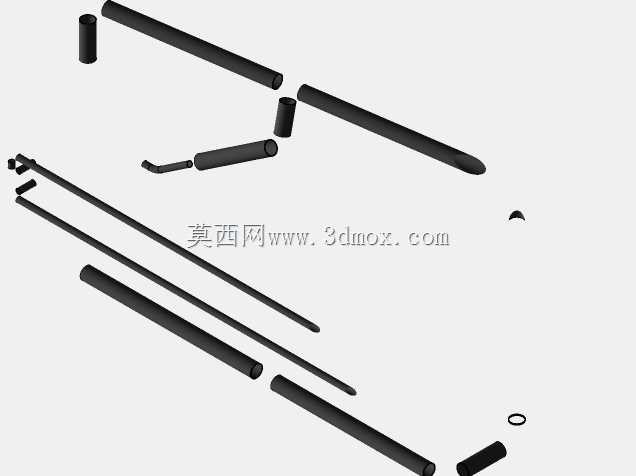

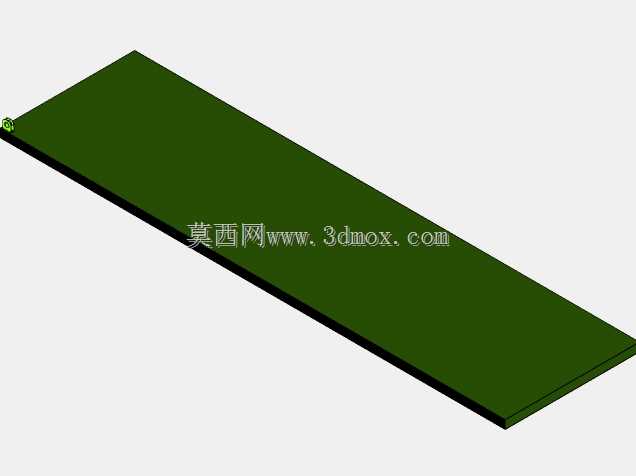

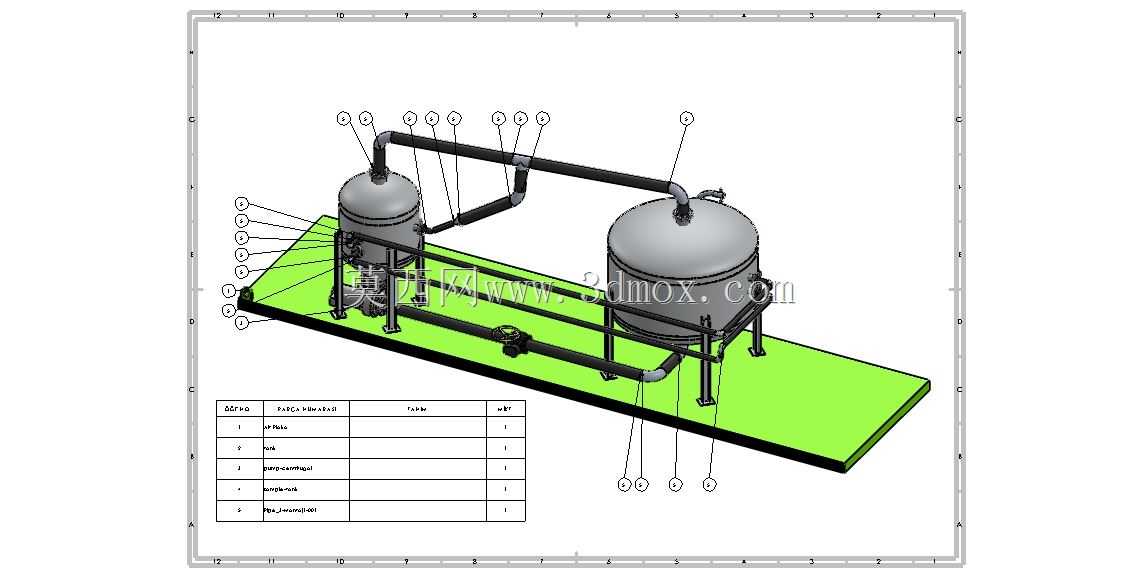

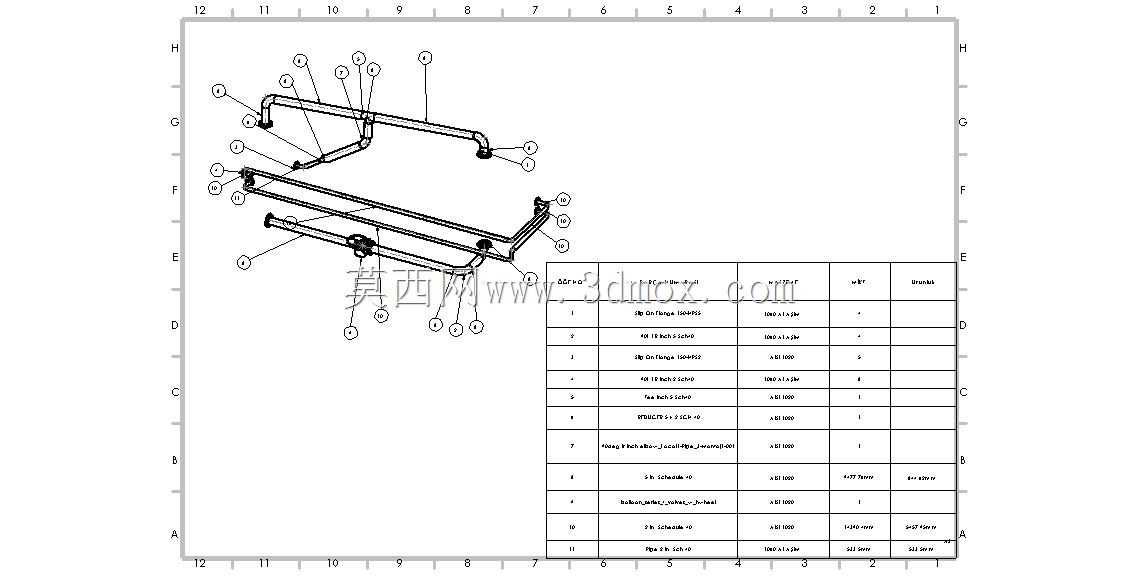

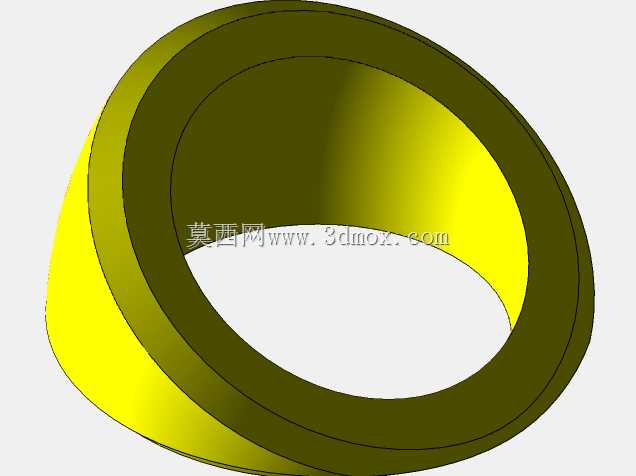

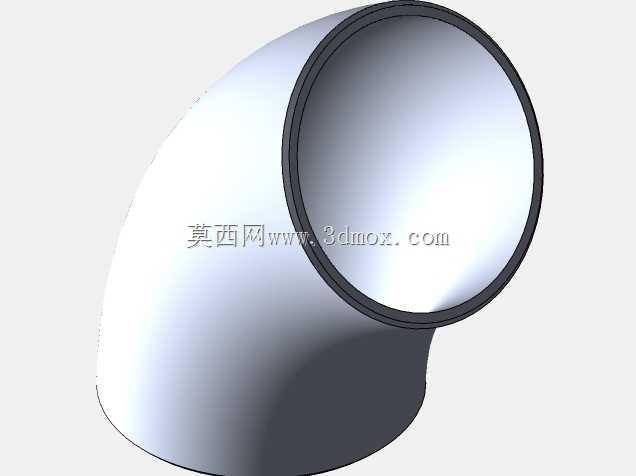

　　但并未一味追求最短路径。跨接管的抬升与下弯经过调整，使焊缝位置避开支腿正上方和罐体保温层重叠区；法兰连接点集中在需要拆卸维护的区段，纯输送段则采用焊接连接以降低泄漏点。管线支架并非均匀等距布置，而是在阀门、弯头、三通附近加密，抵消启闭时的水锤冲击和热胀冷缩产生的附加载荷。底板上的安装孔位与罐体支腿、管架立柱统一协调，保证撬装整体吊装时受力均衡。外形边界方面，最高管路位于罐体顶部以上，整体高度需满足车间进门、吊装净高和上方桥架避让要求；撬体宽度以两侧管路外轮廓加操作空间控制，长度覆盖两台罐体及端部阀组。接管口编号在三维模型中逐一对应，工程图里的明细表可直接统计管材、弯头、法兰、紧固件和支架材料。这种布线方式对现场施工尤其友好：

　　管段可在车间预制后整体撬装发货，现场只需对接外部进出管口，减少现场配焊工作量。对于结构设计人员，模型还能提前检查管路与罐体人孔、压力表、安全阀等附件是否干涉，确认扳手空间和保温层厚度是否被挤占。对设备选型人员而言，可据此核对管口方位、阀门通径、支架承载以及底座固定方式，避免安装阶段反复返工。整套结构把罐体、管线、阀门和支架整合在同一基准平台上，既体现了流体系统的功能性，也兼顾了撬装设备在制造、运输、就位和维护全周期内的工程可行性。
