带座托辊式滚筒支撑输送组件

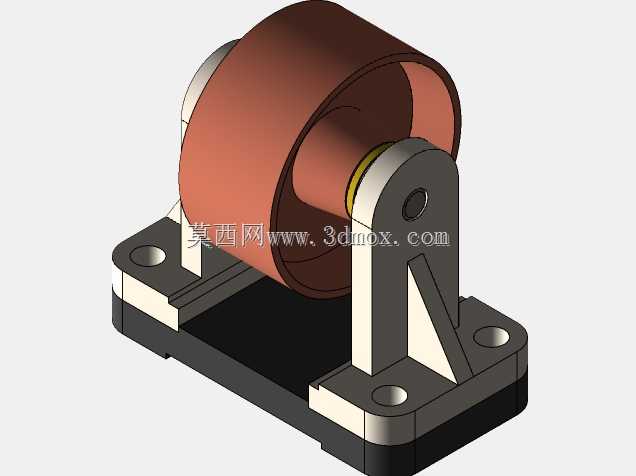

　　该组件属于轻型带式或辊道输送系统中的端部支撑单元，常见于电子装配线、包装流水线、小型物料分拣台以及实验室非标输送装置中。其核心作用是为环形输送带或从动辊筒提供回转支撑，并通过两侧立式支架将载荷传递到底部安装板，再由安装板固定在设备机架上。

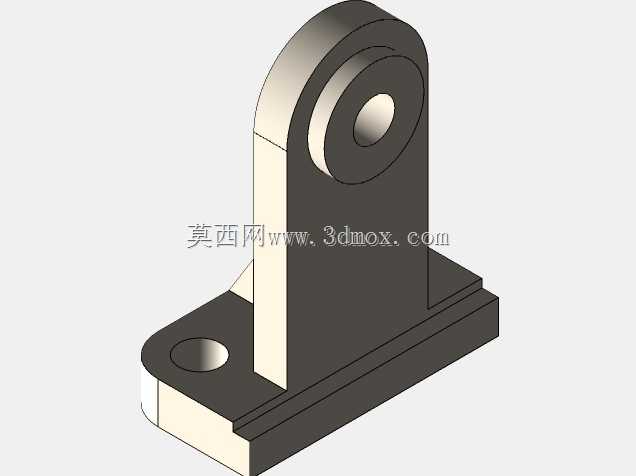

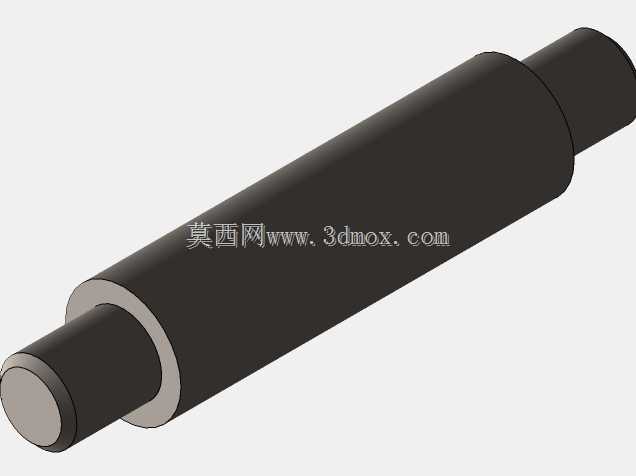

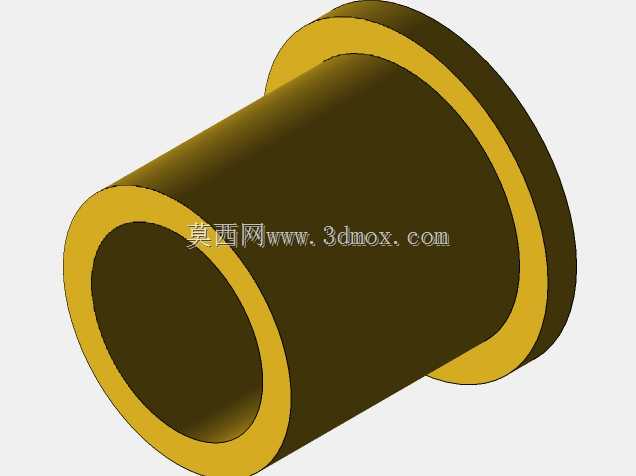

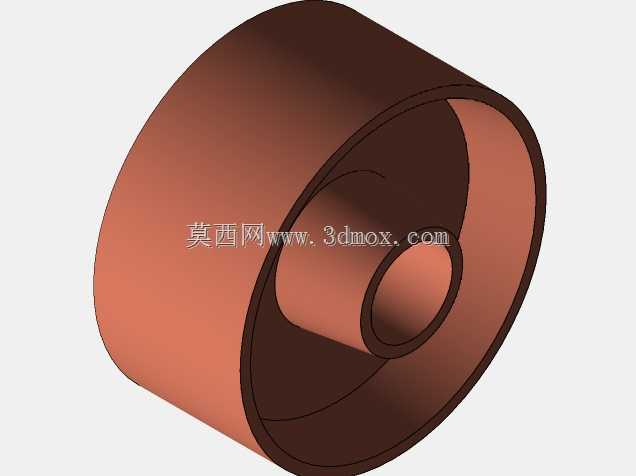

　　从结构上看，辊筒采用中空筒体设计，筒体直径较大、壁厚均匀，既能够保证与输送带之间具有足够的接触包角，又可减轻自身转动惯量，使启停过程更加平稳。筒体两端通过轴肩、衬套或轴承与支架连接，回转中心位于两侧立板上部的同轴孔内；其中一侧支架带有三角形加强筋，用于抵消输送带张紧后产生的侧向弯矩，避免立板在长期受力下发生外张变形。

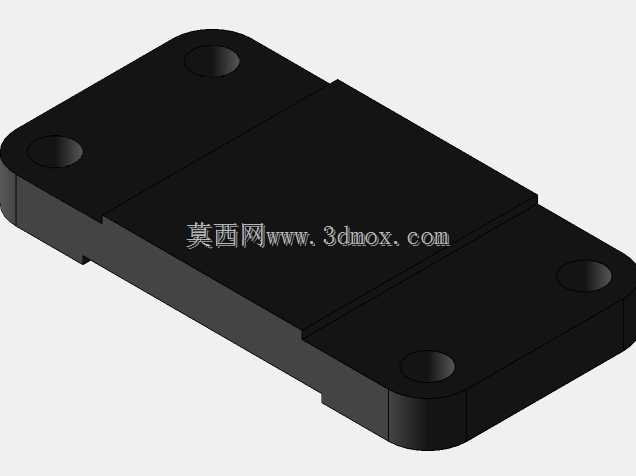

　　底部安装板为整体式平板结构，四角设置沉孔或通孔，便于采用内六角螺栓直接固定在铝型材框架、焊接机架或机加工台面上。安装时需要重点控制两侧轴承孔的同轴度，以及辊筒轴线与输送带运行方向的垂直度；若两侧孔位偏差过大，会造成带面跑偏、辊筒轴向窜动和轴承早期磨损。实际选型中，应结合带宽确定辊筒长度，依据张紧力和输送物重量核算轴径，并预留张紧调节空间。

　　设计思路上，该结构优先满足易加工、易装配和易维护的要求。支架与底板可通过折弯或铣削成型，轴承采用标准件嵌入安装，辊筒外圆可根据摩擦需要进行滚花、包胶或表面处理。整体外形低矮，支撑跨距稳定，适合在空间受限的轻型输送工位中作为改向滚筒、从动滚筒或张紧滚筒使用。
