户外组合式儿童游乐设施滑梯秋千结构

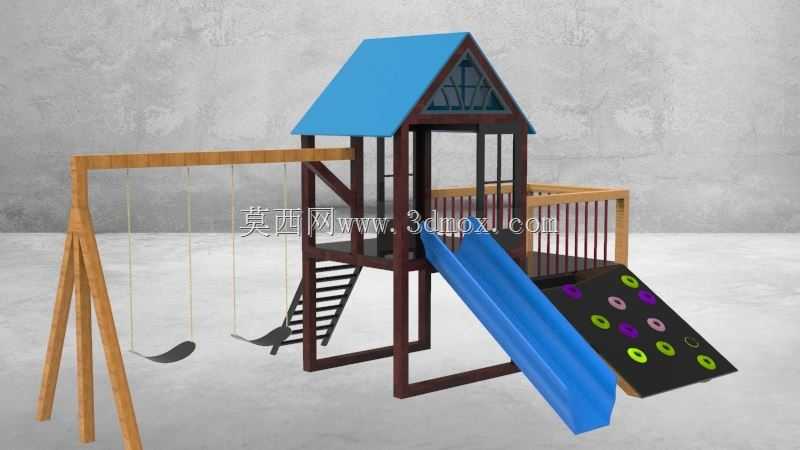

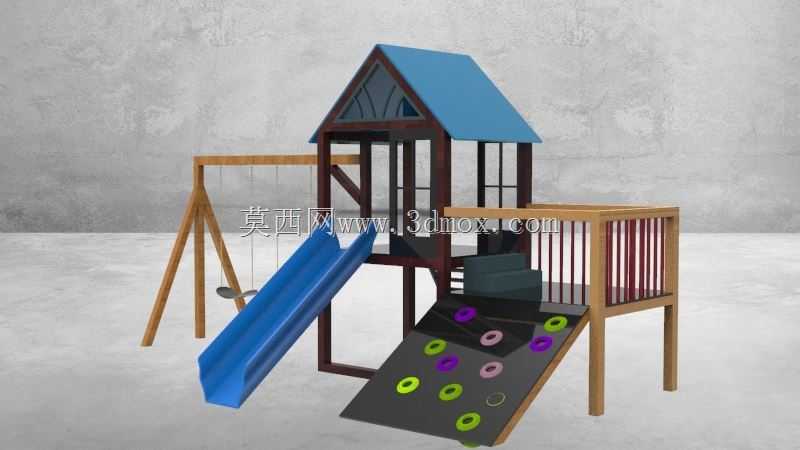

　　该模型呈现的是一套面向社区、幼儿园、公园及商业亲子区的组合式儿童游乐设施，整体采用平台、滑梯、秋千、攀爬坡道与小屋造型顶盖一体化布局。结构设计以中心高架平台为核心，平台一侧连接蓝色直滑梯，滑梯两侧设置连续挡边，可在滑行过程中限制儿童侧向偏移，降低跌落风险；平台另一侧延伸出木质护栏围合的停留区，护栏竖向杆件间距按防夹防钻要求控制，兼顾通风视野与安全防护。平台入口设置台阶，踏步高度与宽度按儿童步幅匹配，台阶旁保留扶手安装位置，方便低龄儿童抓扶。前端攀爬坡道采用倾斜板面，表面布置多组彩色圆形凸起握点与踏点，儿童可通过抓握、踩踏完成上行，坡道两侧同样设置边界约束，避免手脚滑出板面。秋千区独立布置在设施侧方，采用A字形支架结构，

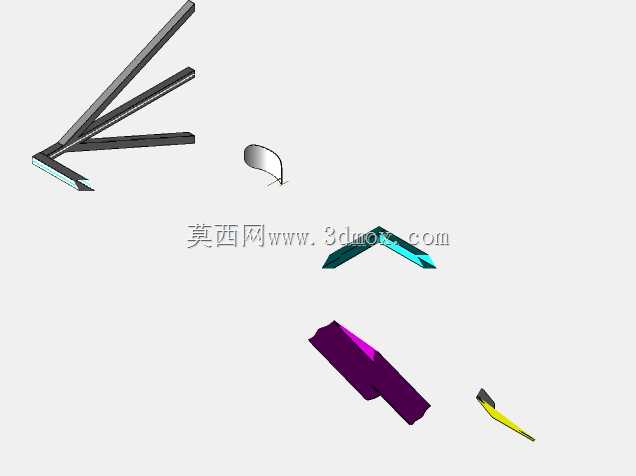

　　支架斜撑向外展开形成稳定支撑面，横梁通过节点与斜撑连接，吊点下方悬挂秋千座，摆动范围与主平台、滑梯出口之间预留安全距离，避免不同活动区域的儿童发生碰撞。顶部小屋造型顶盖由三角屋架与蓝色屋面板组成，既为平台区域提供遮阳挡雨的顶面覆盖，也通过坡形轮廓增强设施辨识度。从建模结构看，各杆件、板件、连接件均按装配关系拆分，立柱与平台框架之间可采用螺栓紧固，方便工厂预制后现场拼装；木质外观杆件与彩色塑料功能件形成材质区分，能够在效果图阶段直观呈现最终视觉效果。外形边界方面，设施在地面投影覆盖滑梯、秋千支架、平台与攀爬坡道，安装时需在周边预留缓冲空间，地面可铺设橡胶垫或沙层；秋千前后摆动方向应避免正对主要通行路径，

　　滑梯出口前方也需留出足够减速与疏散区域。结构校核中需重点关注立柱稳定性、平台承载能力、秋千支架抗倾覆能力以及各连接节点的反复载荷，护栏高度、杆件间隙、滑梯倾角和攀爬点间距则直接关系到使用安全。该三维结构可用于方案展示、结构细化、物料统计与安装指导，帮助设计人员在投产前核对空间关系、功能分区与安全边界，减少现场返工与后期整改。
