重型罐式环卫垃圾转运车结构设计

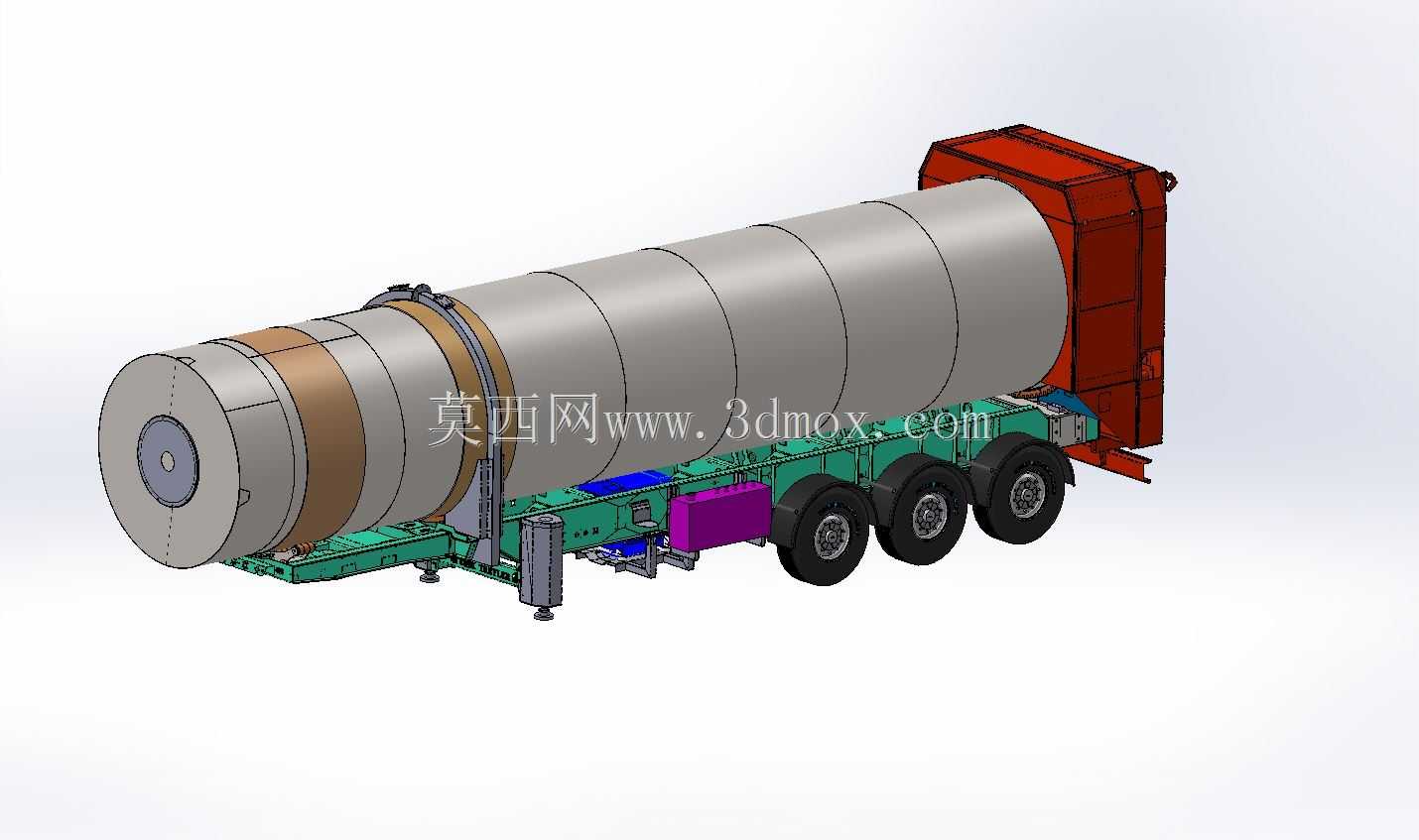

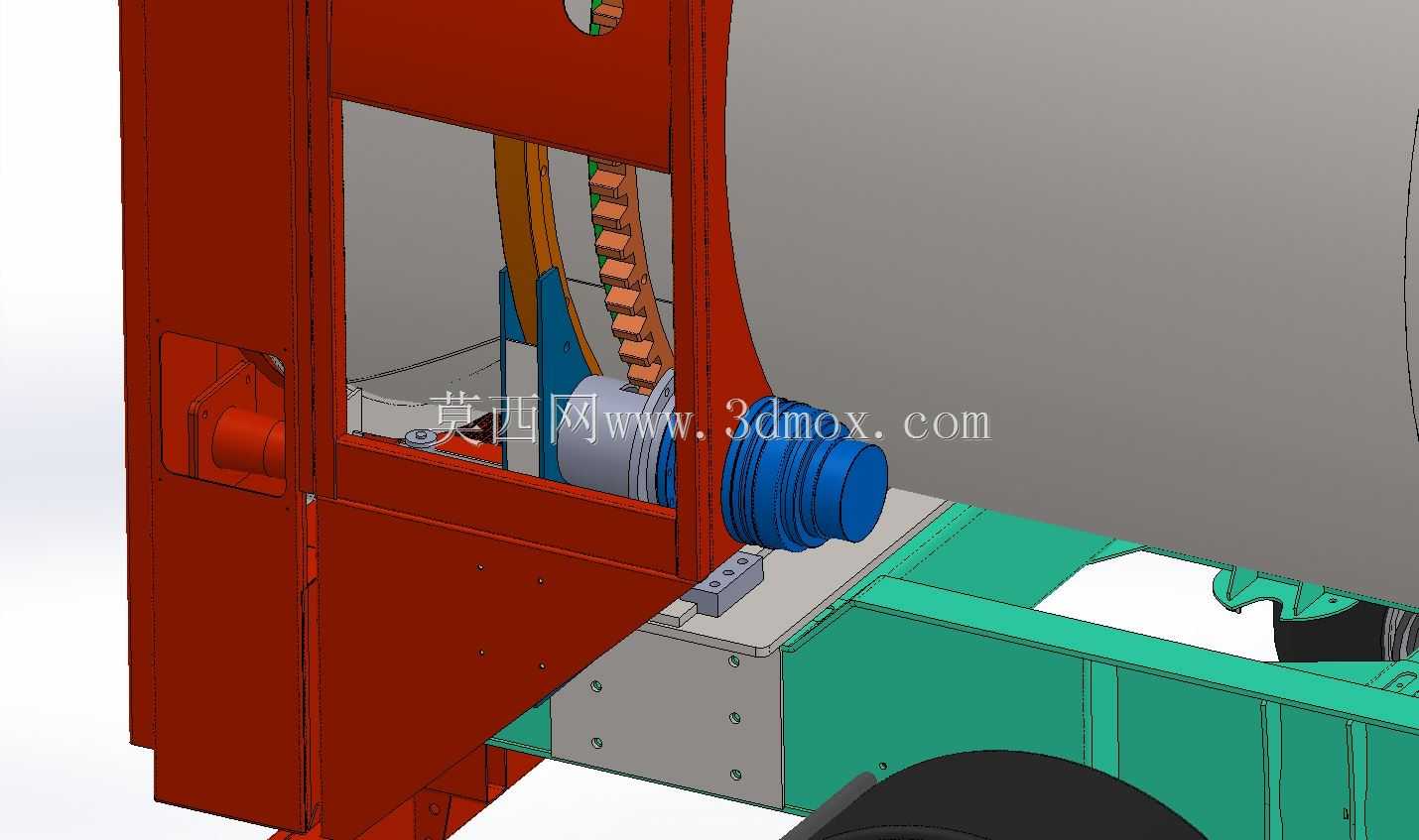

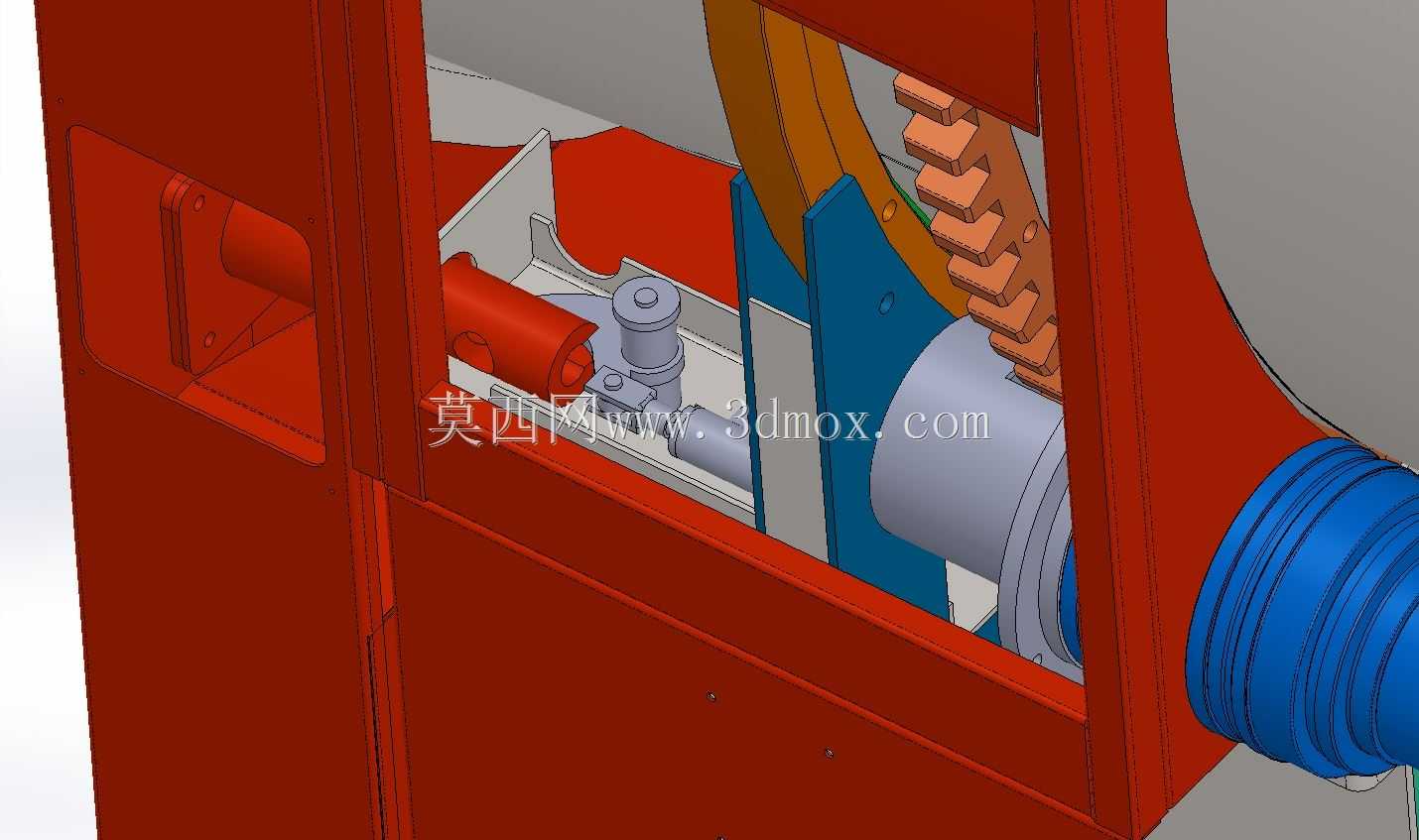

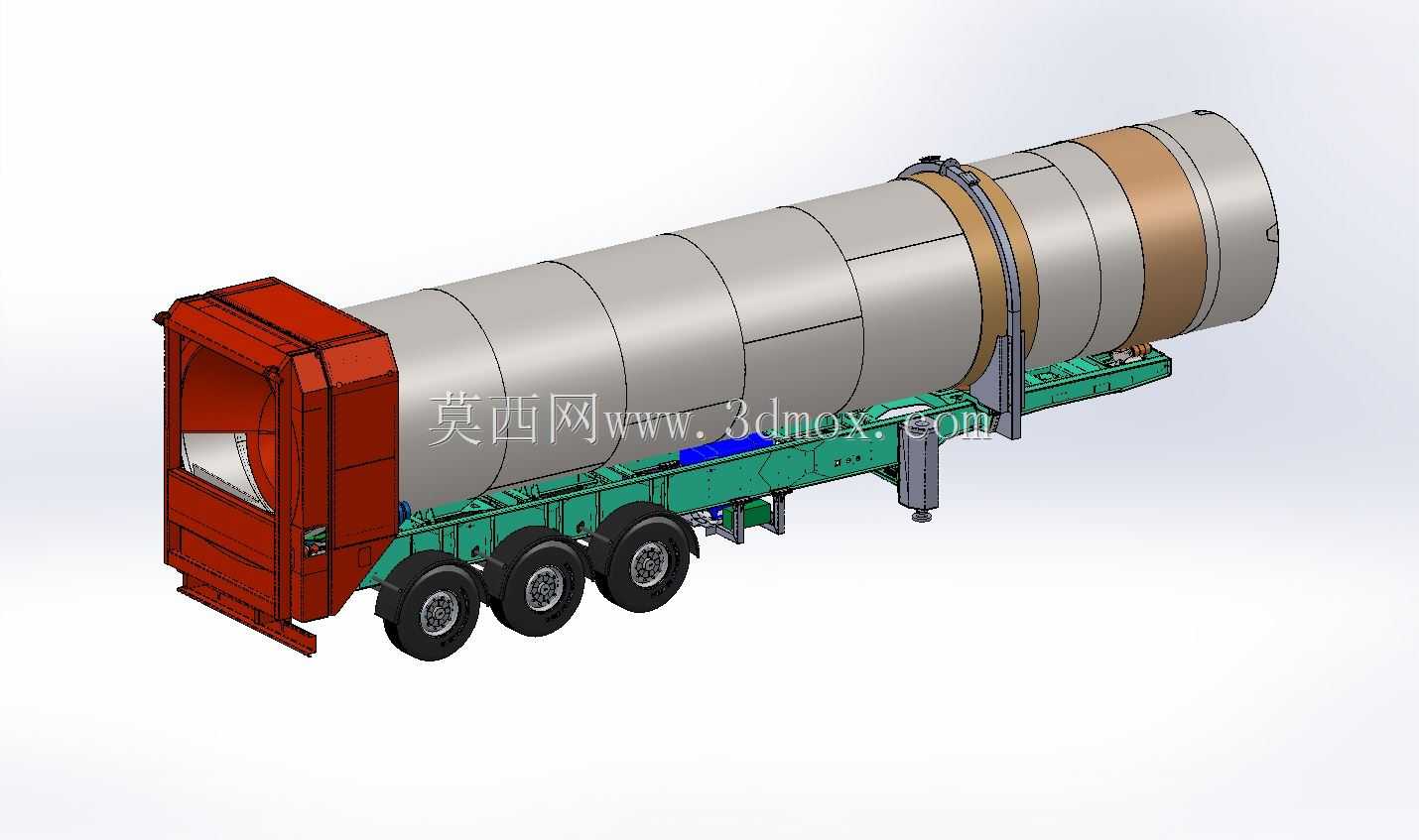

　　这款罐式垃圾转运车采用半挂式三轴底盘布局，主要面向城市生活垃圾、散装废弃物的中长距离密闭转运场景，可对接垃圾压缩站、中转站完成散装物料的接收、运输与卸料作业，替代传统敞开式运输车辆，减少运输途中的遗撒与异味扩散。整车核心承载部分为卧式圆柱形罐体，罐体采用分段环向加强结构，沿筒身方向布置多道环形加强筋，既保证薄壁筒体在内部垃圾挤压、运输颠簸工况下的刚度，也控制了整体自重。罐体前端设置圆形端盖与回转支撑结构，后端连接红色的装卸料尾门总成，尾门内部集成压缩推板、密封锁紧与举升导向结构，可在卸料时开启并配合内部推板完成物料推出，也可在装载时与中转站压缩机构对接。底盘部分采用绿色焊接车架，三轴空气悬挂或钢板悬挂布局，车桥与轮胎按重载工况选型，

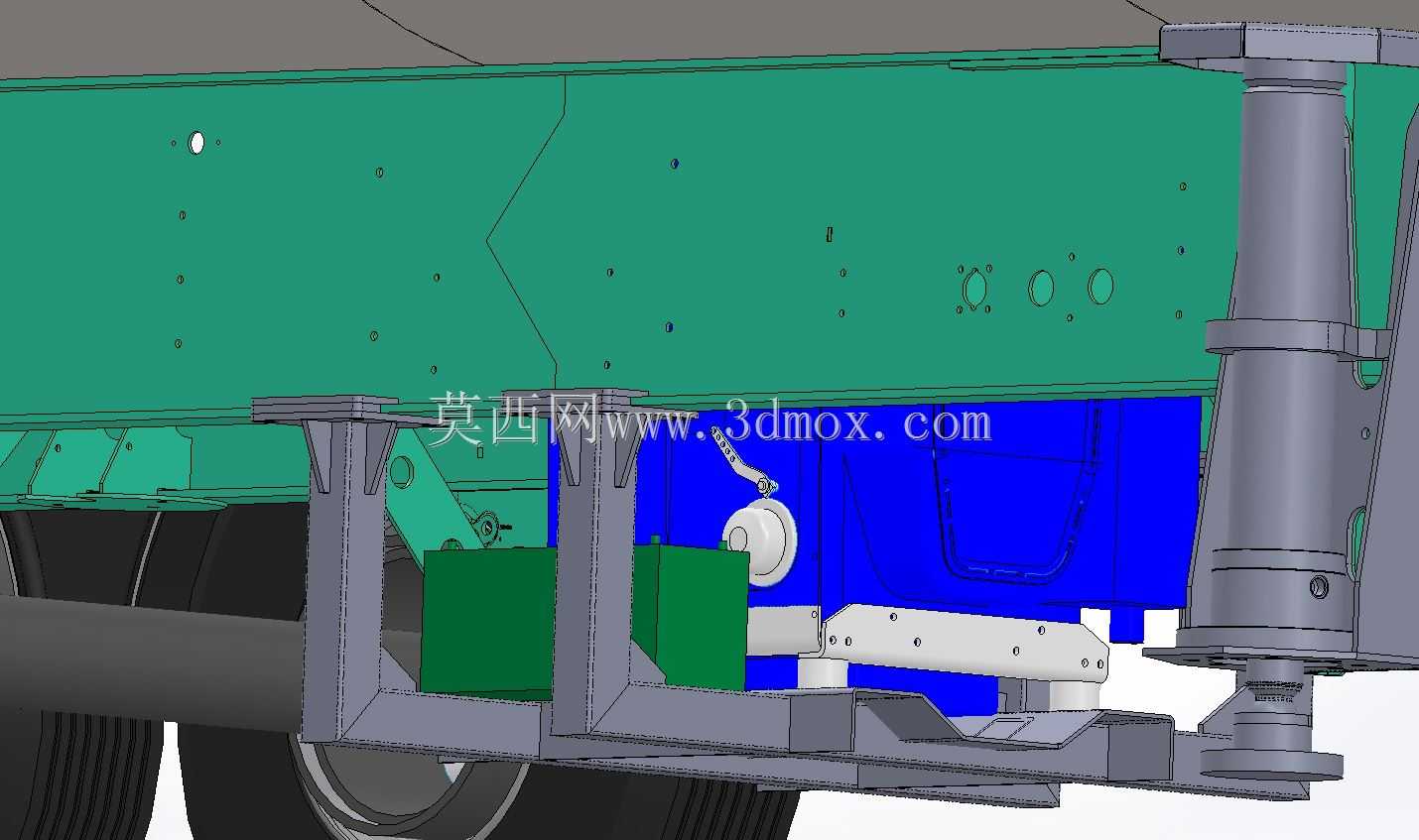

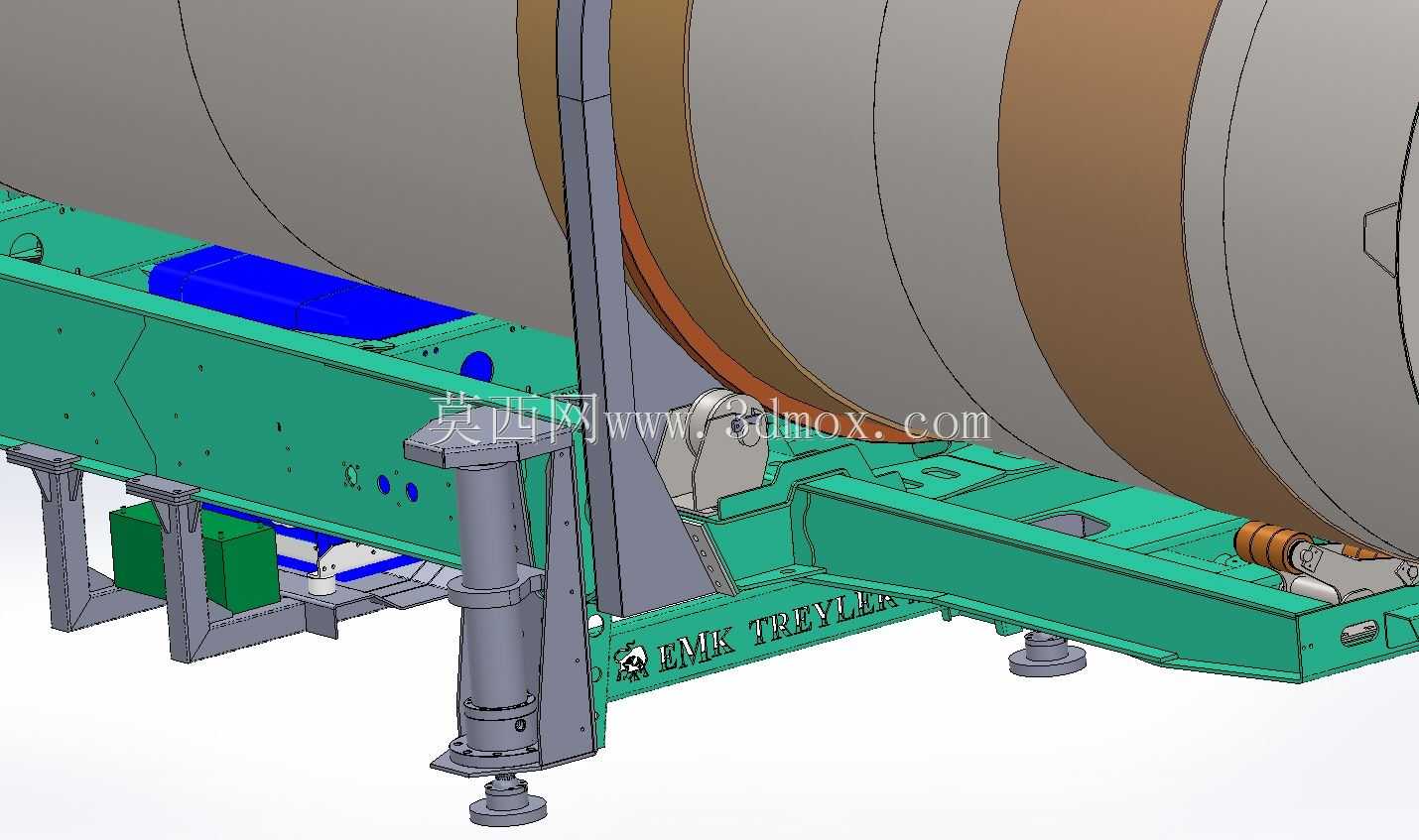

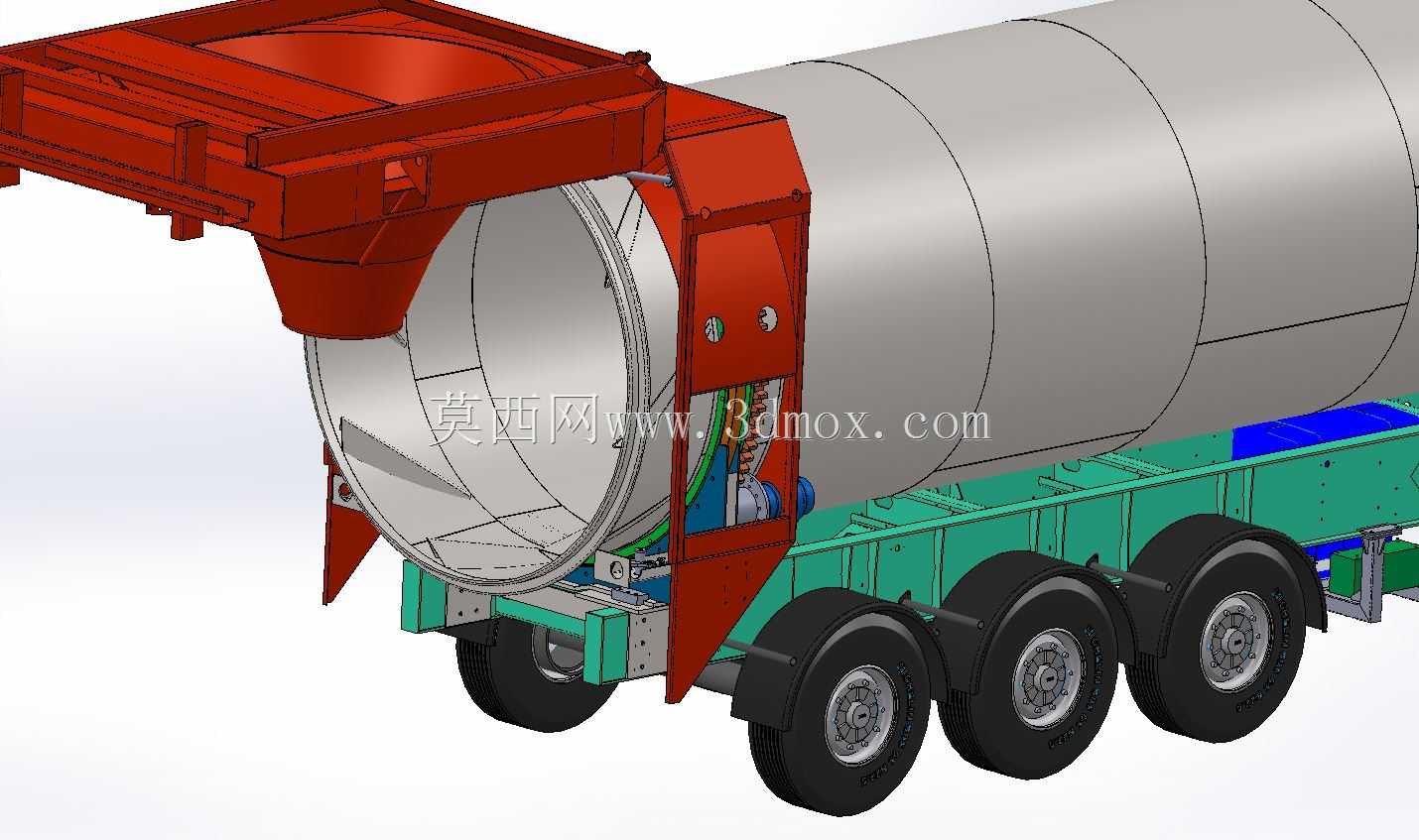

　　车架侧面布置支腿结构，在脱离牵引车停放时可支撑整车前部载荷。罐体与底盘之间采用鞍座与后部铰接支撑组合的连接方式，既传递垂向载荷，也允许车辆在不平路面行驶时产生微小扭转，释放车架与罐体之间的附加应力。车架侧部分别布置液压油箱、控制阀组、紫色储液或储气模块，以及管线固定支架，液压管路沿车架纵梁走向排布，预留与牵引车液压系统的对接接口。设计过程中优先考虑了车辆的通过性与卸料作业空间，整车长度需满足常规道路运输外廓尺寸限值，罐体直径与车架宽度匹配，保证两侧不超出车辆外廓边界；尾门完全开启后向后上方举升，需在车辆后方预留足够的卸料操作空间，避免与料坑、站台或周边设施发生干涉。罐体内部推板的行程覆盖整个筒身长度，保证卸料残留率控制在较低水平，

　　尾门与筒体端面采用多组锁钩压紧密封结构，防止污水渗漏。该结构方案也可用于散装粉料、餐厨垃圾等介质的运输，通过调整内部防腐涂层、密封形式与尾门结构即可适配不同物料，建模时完整还原了车架焊接梁、车桥、轮胎、支腿、罐体环筋、尾门铰链与液压元件的相对装配关系，可用于专用车结构校核、改装方案演示与作业空间模拟。
