通讯设备管式安装固定钣金支架

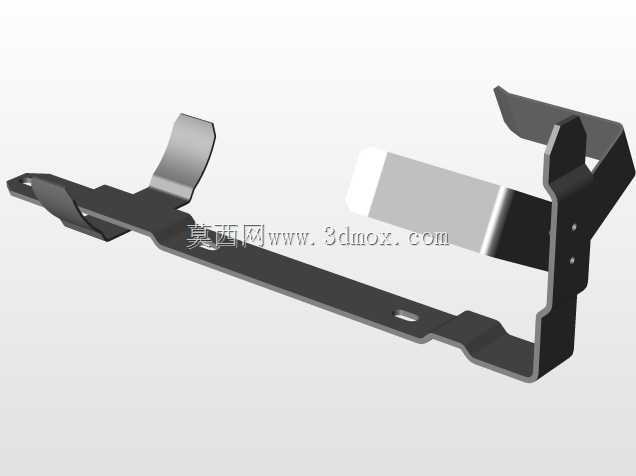

　　该支架属于通讯设备及电子装置周边的管式安装固定件，整体采用薄金属板折弯成型，核心作用是将管状部件约束在设备内部或安装面板上，限制其沿轴向窜动与径向摆动。从结构上看，长条形底板承担主要承载与定位功能，两端向上翻起形成环抱式限位壁，侧壁预留装配孔，可通过螺钉、铆钉或卡接方式与相邻构件连接；底板中部开设定位孔，用于确定支架在整机中的安装位置，避免装配后出现偏移。

　　这类构件常见于通讯终端、测试仪器、工控机箱以及小型电子设备内部，适用于需要固定火管、线束套管、传感器导杆或圆柱形功能模块的位置。实际使用时，管体被两侧折弯壁托住并限位，端部挡边可承受一定轴向推力，中部底板则把载荷传递到设备框架或钣金面板上。相比塑料卡扣，金属钣金支架在抗蠕变、耐温和抗振动方面更稳定，适合长期运行或存在轻微振动的安装环境。

　　设计思路上，该件明显遵循冲压折弯工艺路线：外形以直线轮廓为主，折弯边高度均匀，孔位布置贴近折弯线但保留足够边距，既减少材料浪费，也降低模具复杂度。两侧立壁并非简单对称复制，而是根据管体端部连接空间做了差异化避让，一侧形成较高挡边以限制管体脱出，另一侧保留开口与缺口，方便装配时从侧向放入管体或连接相邻零件。底板上的局部凹陷与孔位共同构成定位特征，能够在焊装或螺装前快速预定位。

　　从安装边界看，底板长度决定了支架跨距，宽度方向需避开机箱内相邻板卡、连接器和走线空间；折弯高度则与被固定管件直径直接相关，过低会失去包覆约束，过高则可能干涉上盖或周边元件。侧壁孔径应与所选紧固件匹配，孔边到板边的距离需满足冲压和强度要求，防止拧紧时板边开裂。对于需要反复拆装维护的通讯设备，这种开放式托架比全封闭管夹更便于观察管体状态，也能在不拆除整条管路的情况下完成紧固件检查。

　　建模时应重点还原板材厚度、折弯内R、展开缺口以及孔位实际位置。折弯处需考虑钣金厂常用刀具能力，避免出现过小内R或接近极限的折弯边；装配验证中应检查管体放入后是否与立壁发生线接触压痕，紧固件安装空间是否满足螺丝刀或套筒操作。若用于振动较强的通讯机柜，还可在底板与安装面之间增加减震垫，或在孔位处采用衬套降低应力集中。整体而言，该模型体现的是典型小尺寸钣金承托件设计逻辑：以最少折弯和紧固件实现可靠限位，同时兼顾工艺性、装配便利性与设备内部空间利用率。
