立式金属板采暖壁炉结构设计

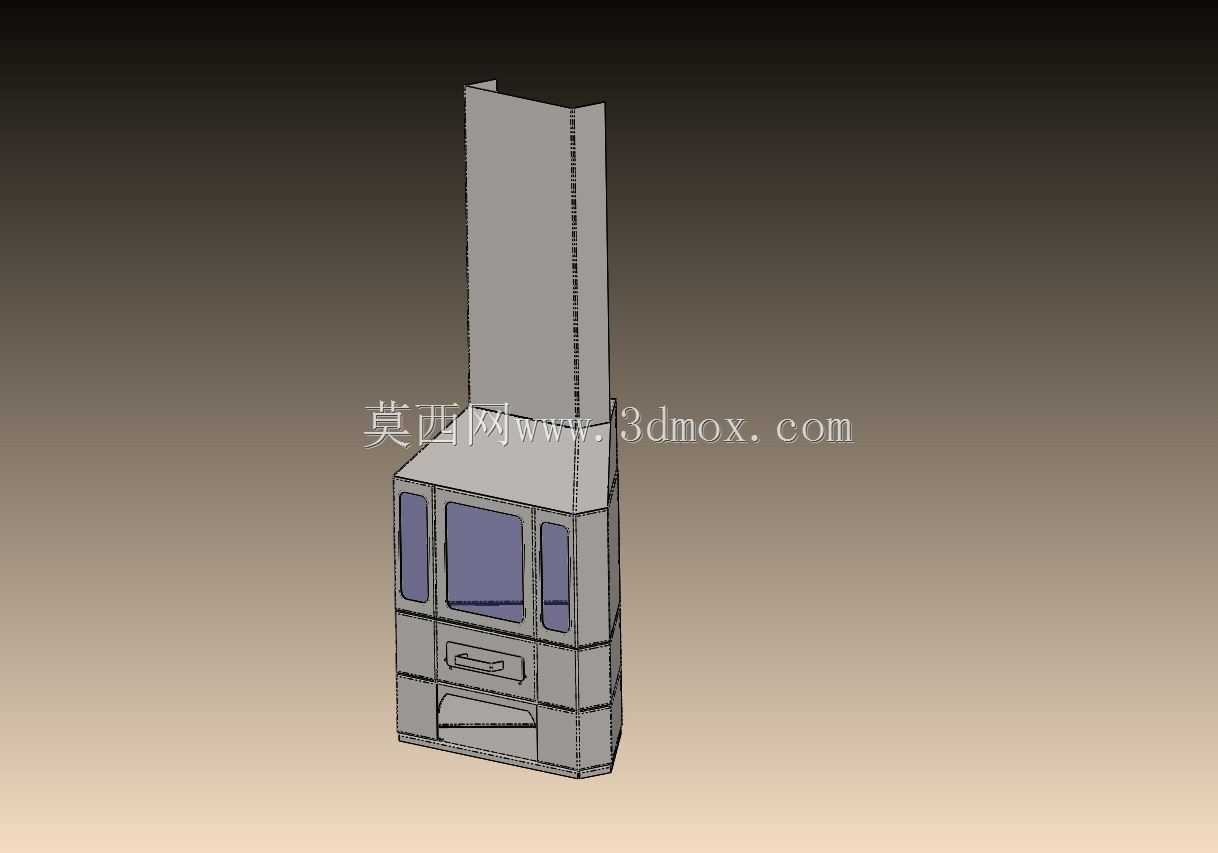

　　该金属板壁炉采用立式落地布置，整体由下部炉体、中部观火与控制区域以及上部高置烟道构成，适合独立住宅、民宿、展厅、休闲会所等需要局部采暖和视觉装饰的场所。设备以金属板材作为主要承载与围护结构，外形轮廓规整，前侧设置大面积观火窗口，两侧辅以窄窗，便于观察燃烧状态，同时形成较完整的封闭式燃烧空间。炉体下部集成抽屉式灰斗和检修舱门，灰斗位于燃烧区下方，可承接燃尽灰渣，抽出后即可清理；舱门与抽屉采用折边、加强筋和贴合面设计，能够在反复启闭时保持壳体刚度，减少薄板焊接或折弯后产生的变形。

　　从结构思路上看，模型重点表现了钣金设备从功能分区到外形包覆的完整过程。下部箱体承担燃料燃烧、积灰收集和进风组织，中部正面玻璃区域承担热辐射展示与安全隔离，上部竖向烟道则负责引导烟气向上排出。烟道截面狭长，沿高度方向延伸，背后预留与建筑排烟管对接的直线通道；侧壁可见分段折线和连接边，反映出薄板折弯、拼焊以及法兰搭接的工艺特征。炉体边角采用多段折面过渡，既避免大面积平板在受热后出现鼓曲，也让外壳在不增加过多厚度的情况下获得更高截面惯性矩。

　　安装边界方面，设备需要落在平整、耐热的地面上，底部四角应保证稳定支撑；前方需保留开启灰斗、添加燃料和维护观察窗的操作距离，背部与侧面应与可燃墙体、木质装饰面保持安全间隙。上部烟道对位时应关注竖向中心线，避免现场管道强行偏置造成烟气阻力增大。若嵌入装饰墙或壁炉台，需在周围预留检修空间，尤其不能封死灰斗抽拉路径和玻璃门开启范围。三维建模时可将炉腔、外壳、烟道、门体、抽屉和玻璃分别建立独立零件，钣金件按折弯半径、止裂槽和焊接余量展开，便于后续出工程图、核算板材尺寸并指导下料。

　　在实际使用中，这类壁炉不仅承担取暖功能，也常作为空间视觉中心。金属外壳表面可根据装修风格采用喷涂、耐热漆或金属原色处理；观火窗需考虑耐热玻璃安装、压条固定和密封间隙。进风结构若进一步细化，可在底部或背部设置可调风门，使一次空气进入燃烧区，提高燃烧稳定性。烟气通道则应保证顺畅上升，减少急弯和截面突变，从而降低积灰与倒烟风险。整体设计兼顾了钣金工艺、燃烧维护、安装避让和室内陈设需求，适合作为采暖设备结构设计、钣金拆图及非标炉具开发的参考对象。
