工业风Z型支架木质台面矮桌结构设计

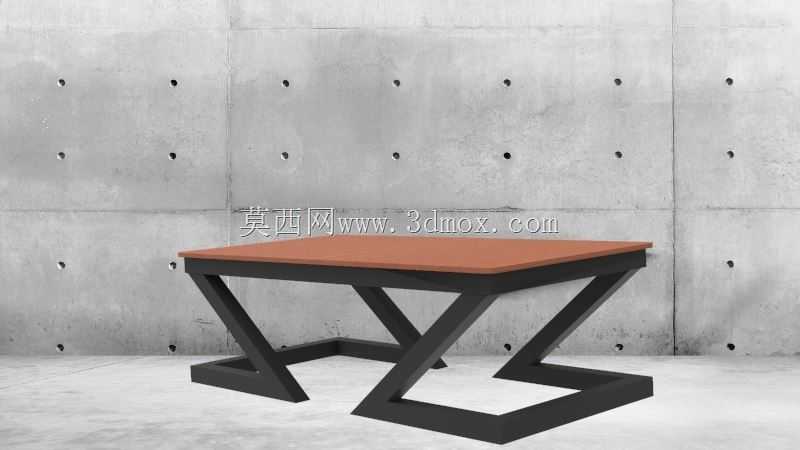

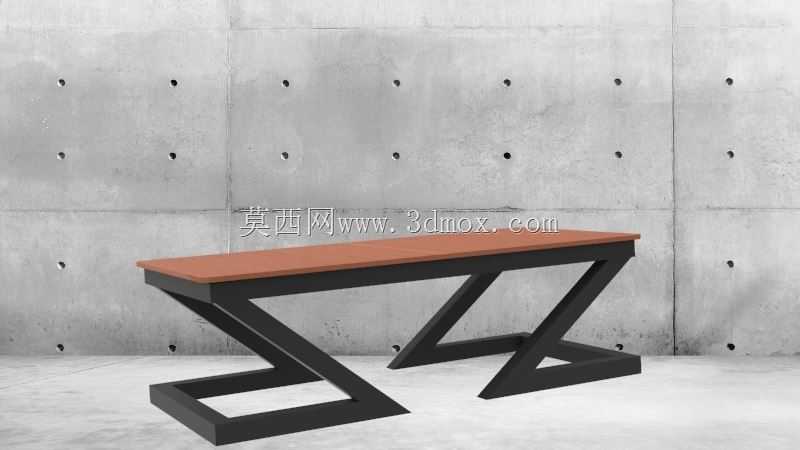

　　这套矮桌结构采用木质平板台面与黑色金属支撑框架组合，整体定位偏向工业风室内陈设、工装展示台、样品摆放台以及轻型作业辅助台。台面为矩形薄板，边缘做平直处理，表面承担放置、展示和临时操作功能；支撑部分没有采用常规四条直腿方案，而是在左右两侧分别形成Z形斜撑，并通过底部矩形落地框把受力传递到地面。这样的布置使桌子在视觉上更轻，同时保留足够的抗倾覆和竖向承载能力。

　　从实际使用场景看，该结构可放置在展厅、样板间、工作室、开放办公区或设备间旁。作为展示桌时，台面上可摆放样品、模型、宣传物料或小型检测件；作为辅助工作台时，可用于轻型装配、包装整理、工具临时放置。由于桌架下部为连续落地框，脚部接触区域比单根支腿更宽，地面压强被分散，在地砖、环氧地坪、木地板等常见室内地面上都能保持较稳定的支撑状态。

　　支撑框架的设计重点在于斜向构件的传力路径。每侧Z形支架从底部前侧或后侧落地位置向上斜伸至台面下方，再通过反向斜段连接到另一侧底框，形成折线形受力骨架。台面承受竖向载荷后，力先通过台面与框架的连接区域传入斜撑，再沿斜构件分解为轴向压力和拉力趋势，最终由底框承担并扩散到地面。相比纯竖直支腿，斜撑在侧向扰动下能够提供更好的三角形稳定效果；相比完全封闭的箱型支座，Z形开口结构又减少了材料遮挡，便于人员靠近桌沿，也方便清扫桌下空间。

　　底部框架采用矩形闭环形式，前后和左右方向均有杆件约束，可降低支架张开、扭转和局部翘曲的风险。左右两组Z形架之间通过底框杆件形成整体，安装时不需要复杂的现场找正，只要保证底框四角平稳着地即可。若进入量产阶段，金属框架可采用矩形钢管或折弯钢板焊接成型，焊缝集中在斜撑与底框、斜撑与顶部承托面的交接处；台面则可通过螺钉、预埋螺母或压板与框架连接，便于运输时分体包装，到场后快速装配。

　　外形边界方面，台面轮廓大于下部支撑框架，桌沿外伸能够遮挡部分架体，同时给使用者留下腿部和脚部空间。矮桌高度适合坐地、沙发旁或低位展示场景，不宜按高负荷钳工台标准使用。台面厚度在模型中表现为较薄的平板，若后续需要提高承载，可在台面下方增加横向衬梁或钢框，以减少木板长跨方向的挠曲。底框与地面之间建议设置防滑垫或可调脚垫，既可以补偿地面不平，也能避免金属框架直接划伤地面。

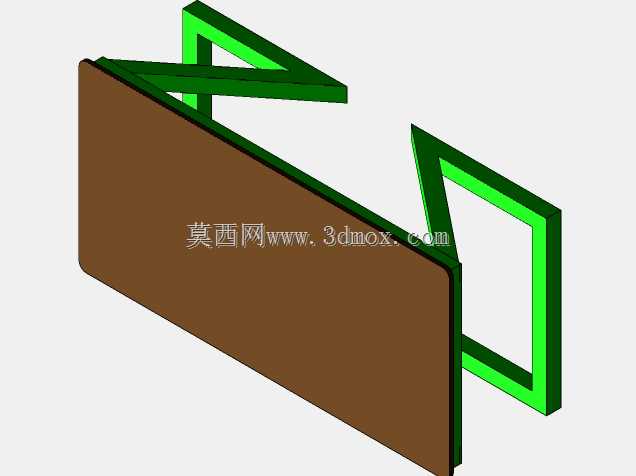

　　建模时需要重点控制三类位置：一是台面底面与支架顶部的贴合面，必须保证承托边连续，避免出现点接触造成应力集中；二是斜撑交汇节点，杆件中心线应尽量汇交到合理节点区域，减少偏心弯矩；三是底框四角的着地基准，装配时应以同一地面平面为约束，防止架子晃动。木质台面和黑色金属架在材质上形成明显对比，木纹面提供温和的接触与展示效果，深色框架则强化工业感和结构轮廓。

　　在结构校核上，这类矮桌主要关注均布载荷下的台面挠度、斜架受压稳定性以及底框焊接节点强度。若用于公共展示区域，还应考虑人员倚靠、侧向推动和边角碰撞，台面外伸尺寸不宜过大，底框宽度应保证重心投影始终落在支撑多边形内。对于需要搬迁的场景，可在保持Z形外观的前提下，将顶部承托梁与斜架设计成螺栓连接，使整体拆成台面、左右侧架和底框连杆几个模块，降低包装体积。

　　整体来看，该方案把家具外观与工程支撑逻辑结合在一起：木质台面负责平整承载和视觉表达，Z形钢架负责传力、稳定和风格塑造，底部闭环框架负责着地与抗扭。它不是复杂机械设备，但在节点处理、支撑边界、材料搭配和使用场景上都体现出明确的结构设计思路，适合作为工业风桌架、展示台和轻型辅助工作台的三维结构参考。
