食品加工用立式桨叶搅拌装置

　　该搅拌装置的结构形态更接近小型批次物料混合设备，核心由顶部驱动单元、立式搅拌轴、宽幅平桨叶、三足式支撑框架和圆底盛料桶组成，适合在面食预处理、酱料调和、稠状食品配料混合等场景中使用。与高速分散设备不同，这类装置强调低速、大扭矩、宽接触面积的翻拌效果，桨叶贴近桶底运动，能够减少桶底积料，使稠厚面团、碎菜配料、调味酱体在较低剪切作用下逐步均匀混合。

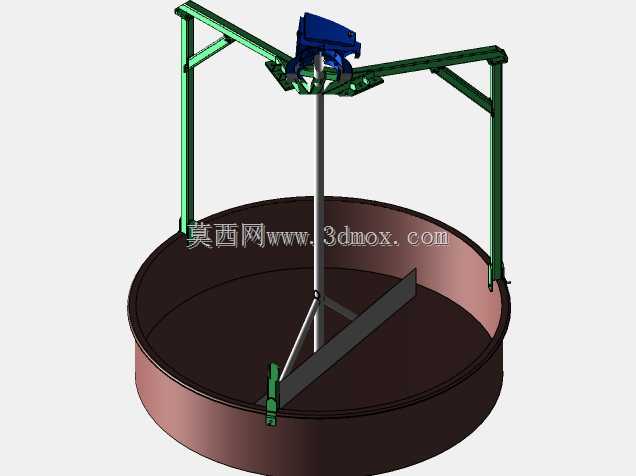

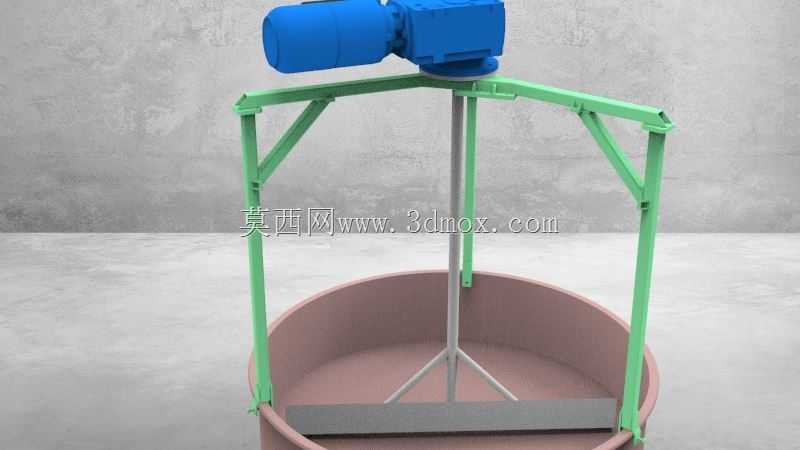

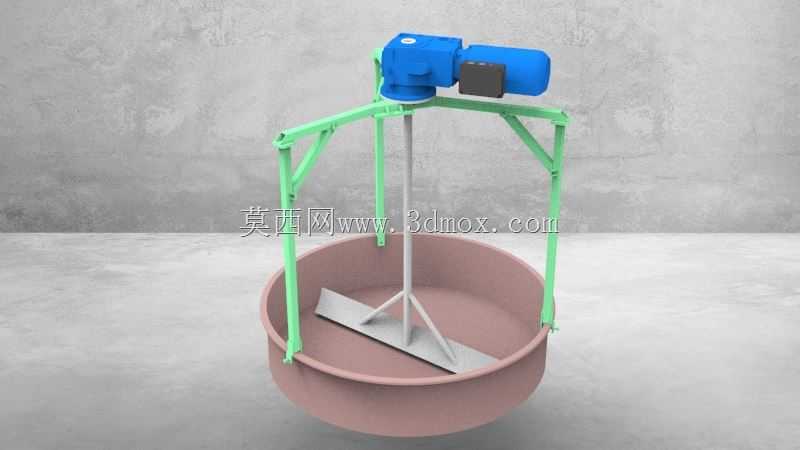

　　从实际布置看，驱动部件位于整机最上方，电机与减速单元横向组合后固定在顶部安装板上，动力沿竖直轴向下传递。搅拌轴下端采用三角支撑式辐条连接平桨，既保证桨叶根部刚度，又避免实心大板结构造成材料浪费和清洗困难。三足支撑从顶部安装板向下延伸至料桶外侧，形成跨桶环抱式受力框架，这种设计不需要在桶壁上额外开孔，料桶可独立取出，便于上料、倒料和清洁。

　　设计思路上，整机优先考虑的是作业稳定性和维护便利性。顶部驱动重心较高，因此支撑腿向外展开并在下端接近桶壁外缘，形成较大的支撑多边形，可降低搅拌过程中因物料阻力不均带来的晃动。宽平桨沿桶底附近扫过，适合推动高粘度物料做周向和径向翻动；若物料粘度进一步提高，可在现有桨叶基础上增加刮边结构或调整桨叶仰角，以改善近壁区物料流动。

　　安装边界方面，料桶直径决定了整机最小占地宽度，支撑腿外缘应略大于桶体外径，顶部驱动组件在长度方向上会超出桶口投影范围，布置时需要在驱动侧预留检修和散热空间。竖直方向上，搅拌轴伸入桶内的深度应保证桨叶与桶底保持合理间隙，间隙过小会增加摩擦和卡料风险，间隙过大则影响底部物料翻拌效果。机架与料桶之间宜保留定位关系，使桨叶回转中心尽量与桶体中心重合，避免运行中桨叶偏扫桶壁。

　　对于结构建模人员，这类装置需要重点核对驱动输出轴与搅拌轴的连接方式、支撑腿与顶部法兰的焊接或装配关系、桨叶在满载工况下的弯曲变形，以及料桶取放时与支撑腿之间的操作间隙。现场使用时，设备应放置在平整地面，料桶就位后再启动搅拌；稠厚物料投料不宜单侧堆积，以减小启动瞬间的冲击载荷。整体结构没有复杂管路和精密运动副，制造门槛较低，但支撑刚度、桨叶间隙和桶体定位直接决定混合效果与运行平稳性。
