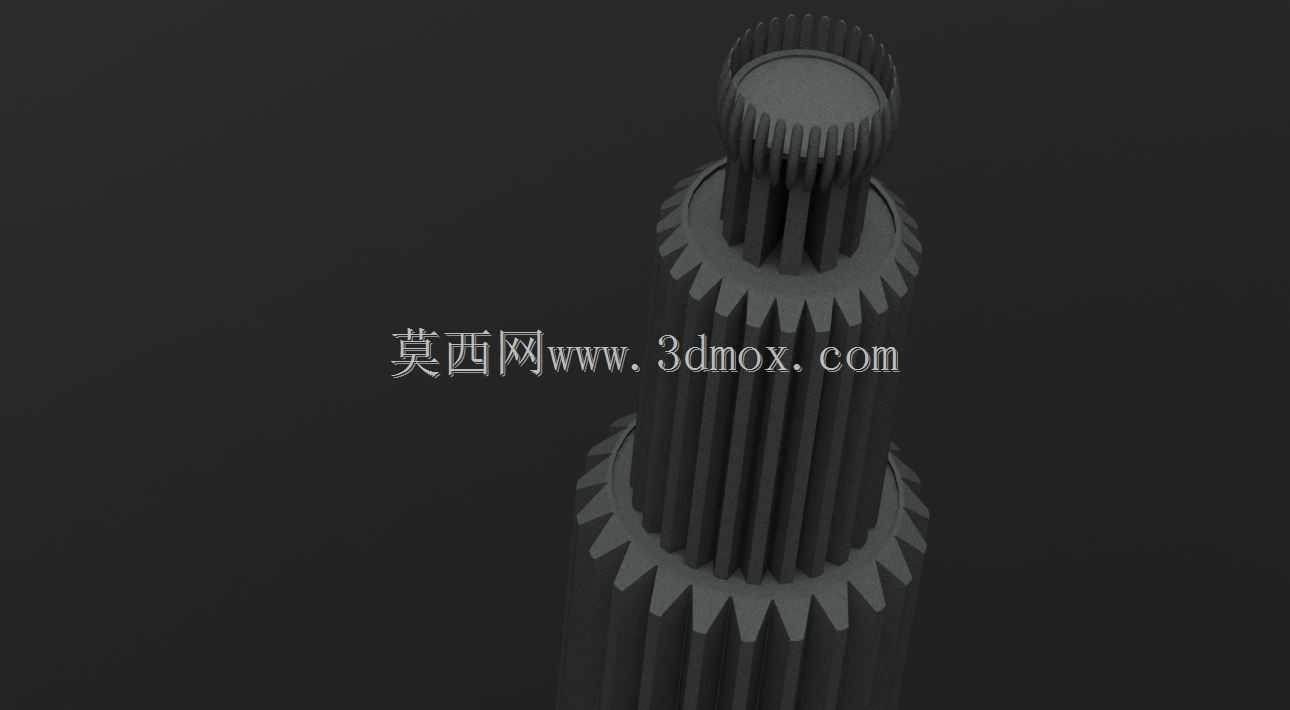

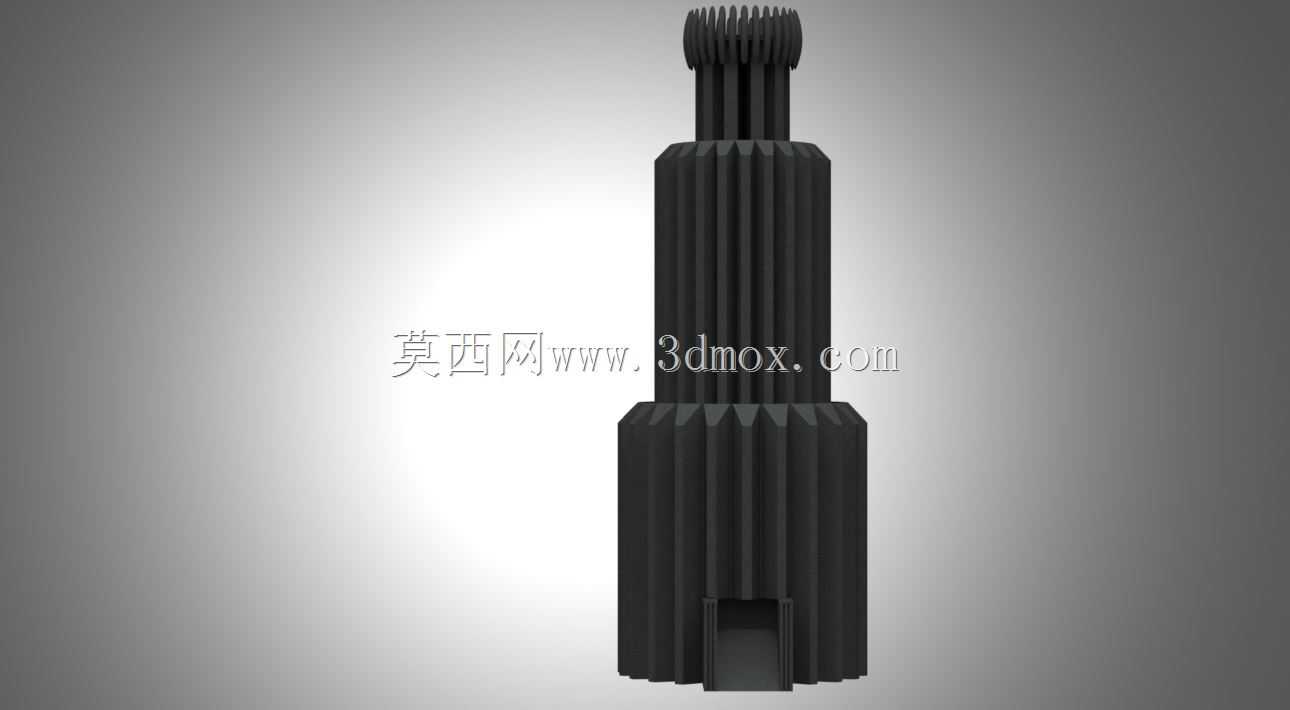

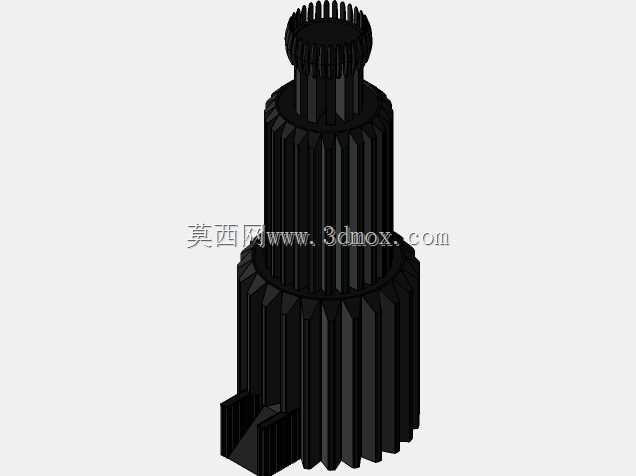

该结构以多层渐开线齿圈与竖向肋条构成塔状主体,整体呈现出类似冰冠堡垒尖塔的冷峻几何感,同时保留了机械传动件的典型齿形特征。最上端为小直径外齿轮,齿顶圆与齿根圆过渡平滑,齿宽较窄,可作为视觉收束段;中段为直径更大的外齿轮,齿宽明显增加,承担主要的层级识别作用;下段齿轮直径继续增大,齿宽进一步延伸,形成稳定的基座视觉效果。相邻齿圈之间并非简单堆叠,而是通过多根沿圆周均布的竖向圆柱肋连接,肋条同时贯穿各层齿轮的轮毂区域,使整体在轴向形成连续的受力与造型骨架。
从实际应用看,这类结构既可作为游戏主题展示件、桌面概念摆件或3D打印原型,也可用于演示多层齿轮同轴布置、齿圈与竖向支撑组合的建模思路。若将其视作机械零件的抽象变体,其齿形部分可用于啮合关系验证,竖向肋则相当于连接轮毂与齿圈的支撑筋,能够在不显著增加重量的前提下提升轴向刚性。设计时需要重点控制各层齿顶圆、齿根圆与轮毂直径的比例,避免相邻齿圈在视觉上相互挤压;同时要保证竖向肋的圆周分布角度一致,肋条直径与齿根圆角保持协调,防止打印或加工时出现局部薄弱区。
安装边界方面,底部最大齿圈决定了支撑面范围,放置时应让下端齿面或附加底座完全接触承载平面;上端小齿轮区域不宜承受较大径向载荷,若用于展示,应优先固定底部而非夹持顶部齿形。轴向总高由三层齿宽与两段连接段共同决定,建模时可先确定底部齿圈参数,再按比例向上缩减直径并调整齿宽,使轮廓线形成连续收束。齿面与肋条交接处需保留适当圆角,既减少应力集中,也能改善外观件的触感与喷涂效果。对于需要实体加工的场景,还应核对齿顶是否超出安装空间、竖向肋之间的空隙是否满足刀具或打印支撑去除要求,从而保证概念造型能够顺利转化为实物。
- 上一篇:火炮侧绕机L型铰接支撑座结构
- 下一篇:变螺距输送螺杆螺旋轴结构设计
- 全部评论(0)
- 模板大小: 4.35 MB
- 售价:5金币
- 下载次数: 5
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
