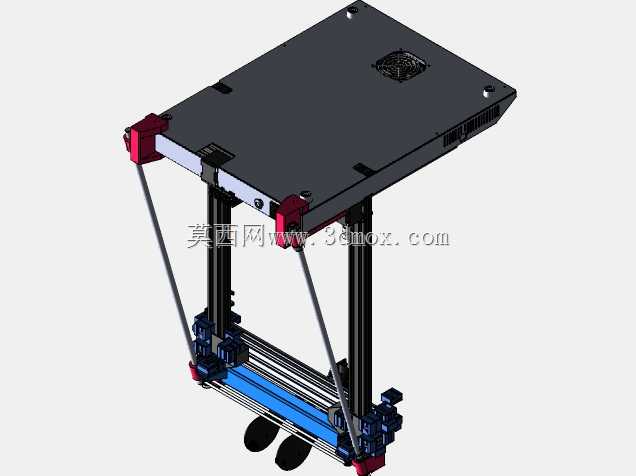

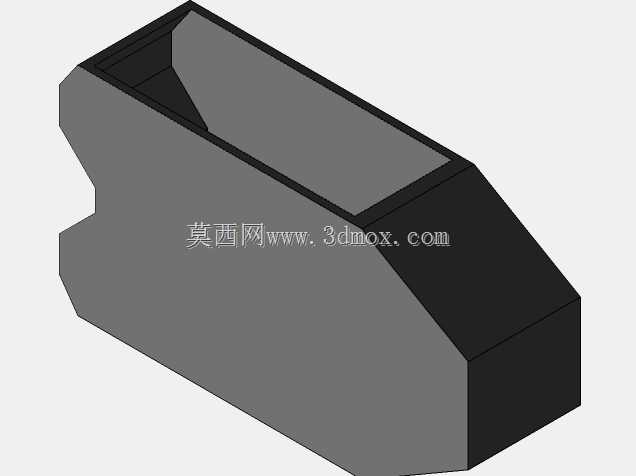

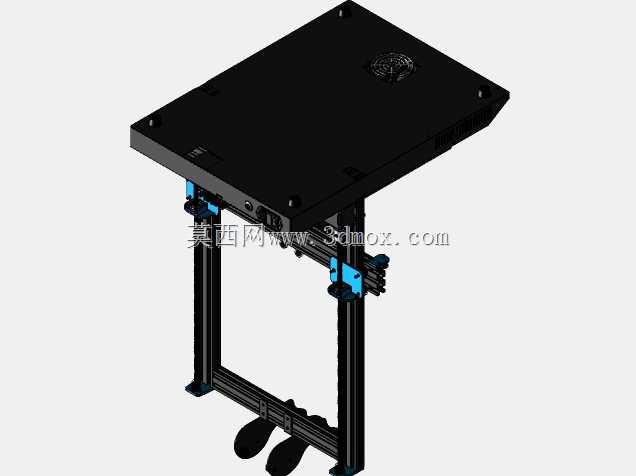

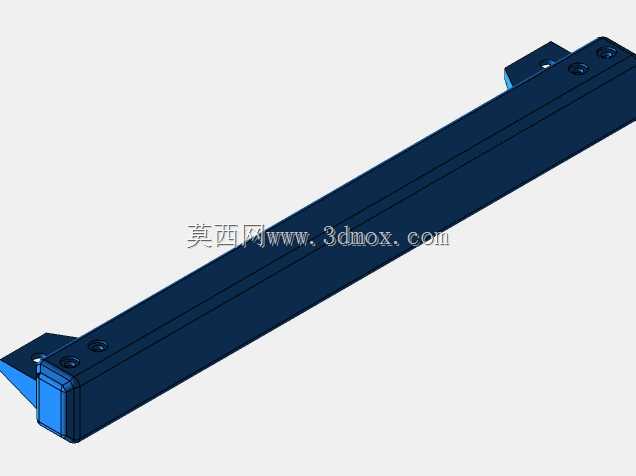

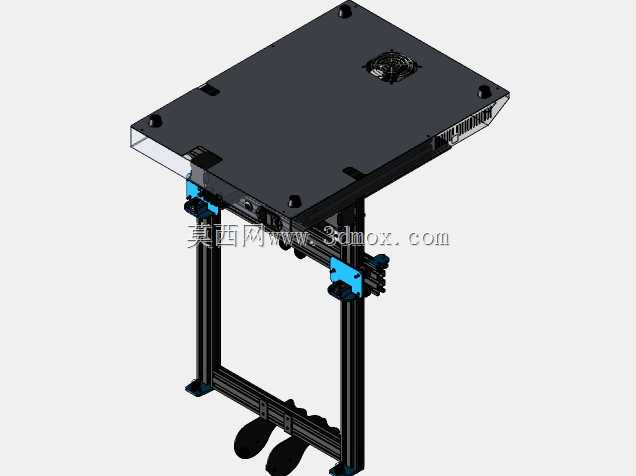

火炮侧绕机L型铰接支撑座结构

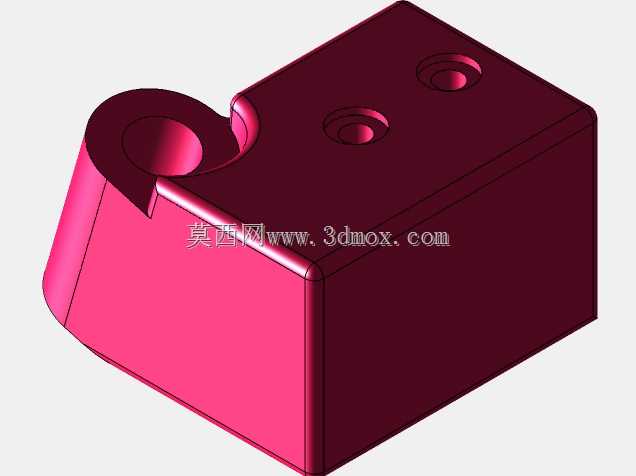

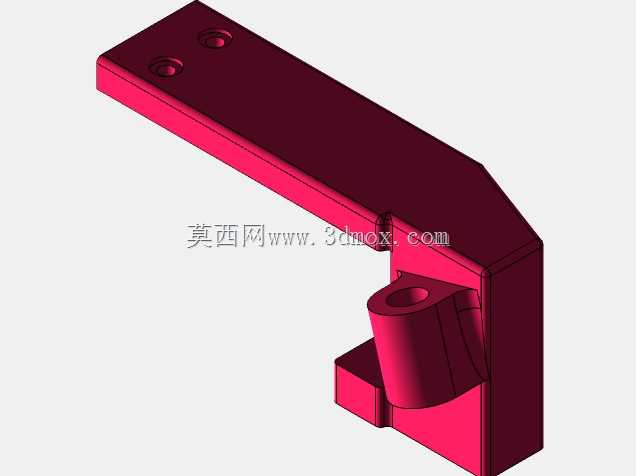

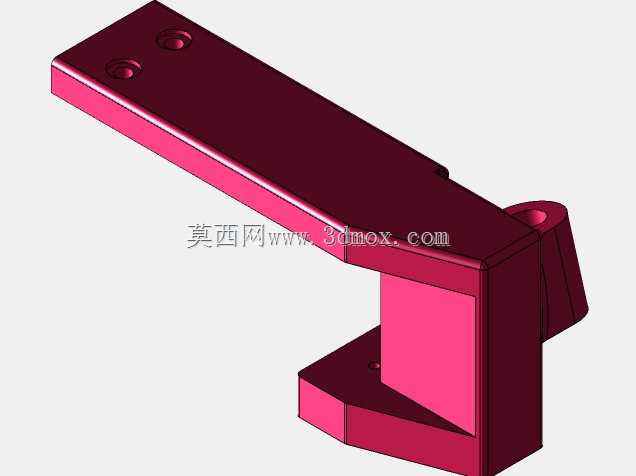

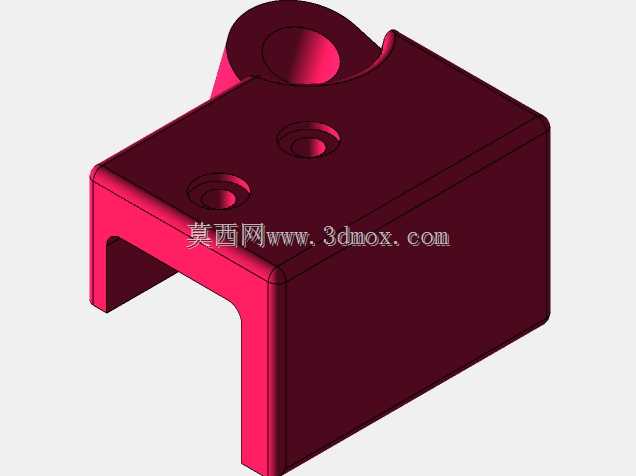

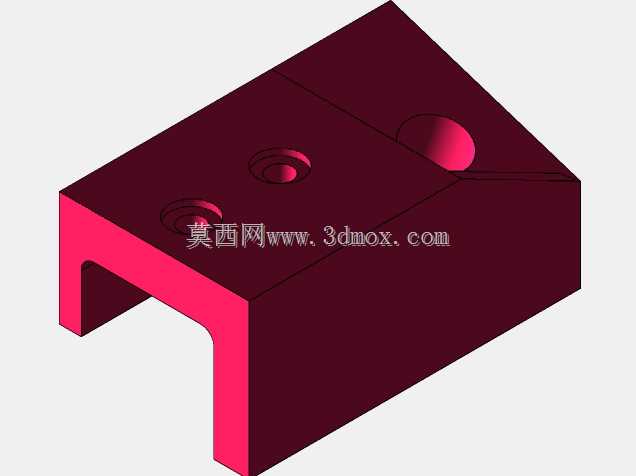

　　该构件属于侧绕设备的铰接支撑类零件，整体采用L型弯折的一体式块状结构，主体由水平安装板与竖直支撑臂交汇构成，在竖直臂下端延伸出带同轴通孔的圆柱铰接凸台，用于穿装铰接销轴，实现对应摆动部件的回转连接。水平安装板板面预留两个同轴沉孔，可直接穿入紧固件完成与设备基座的贴合固定，沉孔设计可让螺栓头部完全沉入板面以下，避免安装后突出结构干涉周边运动部件，同时保证安装面的平整贴合度。竖直臂与水平板的交接位置做了加厚过渡处理，抵消悬臂受力带来的应力集中，在承受径向铰接载荷时，过渡区域不会出现应力突变导致的结构开裂。圆柱铰接凸台的轴线与水平安装板板面保持平行，凸台根部与竖直臂侧面做了贴合式的加强衔接，凸台的通孔内径按照铰接销轴的配合公差设计，

　　既保证销轴转动顺畅，又能控制径向窜动量，满足摆动部件的回转精度要求。从实际使用场景来看，这类支撑座多用于需要小角度往复摆动的侧绕执行机构中，作为固定端铰接支点承载摆动部件的径向载荷与部分倾覆力矩，结构本身没有复杂的内腔与异形曲面，加工时可直接采用型材铣削成型，铰接孔可通过一次装夹完成镗削，保证孔位与安装面的位置精度。安装边界上，水平板的两个安装孔孔距按照标准安装位设定，安装时只需保证支撑座底面与安装基面完全贴合，按照规定扭矩锁紧固定螺栓即可，不需要额外调整定位；竖直臂的外侧端面为平直加工面，可作为安装时的侧向定位基准，铰接凸台的下端突出部分预留了足够的销轴装配空间，方便卡簧或者销轴锁止件的安装拆卸。结构设计上没有多余的装饰性特征，所有棱边除必要的安装倒角外均保留直角结构，最大化利用材料截面的抗弯模量，在同等重量下获得更高的支撑刚度，适合载荷稳定、摆动频次中等的铰接工位使用。
