变螺距输送螺杆螺旋轴结构设计

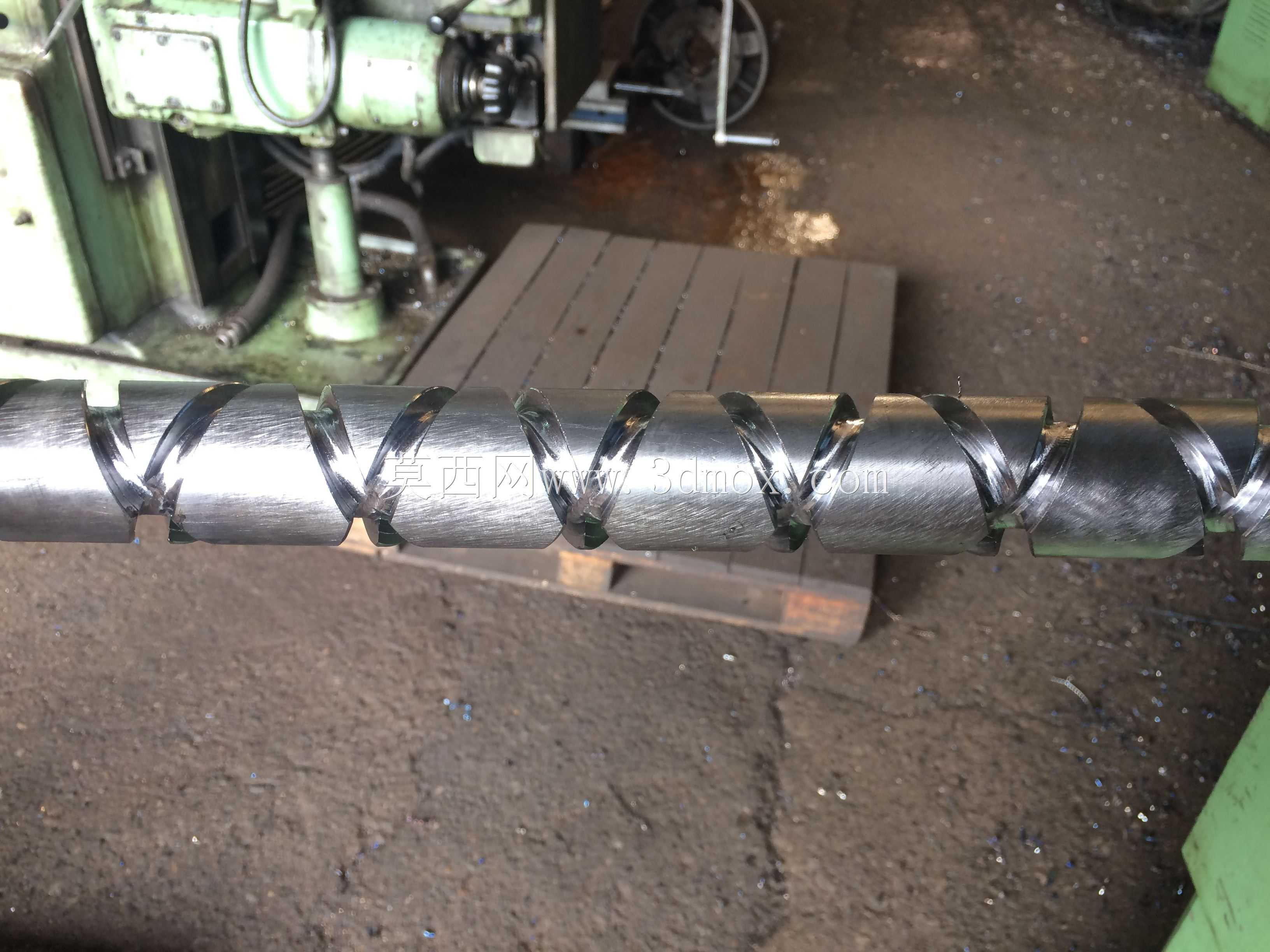

　　该螺旋轴属于典型的轴向输送与推送类核心零件，常见于塑料挤出、物料给料、粉体输送、包装计量以及部分专用机床的排屑机构中。其工作位置通常位于料筒或导料槽内部，通过回转运动将进入螺旋槽内的物料沿轴线方向连续推移，并在推移过程中完成压缩、混合、定量给料或排送。与普通等螺距螺杆相比，图中螺旋槽在轴向呈现分段变化特征，这种结构能够在不同区段改变物料的充满程度、推进速度和轴向压力，从而适应进料松散、中段稳输送、末端压实或定量输出的工艺需求。

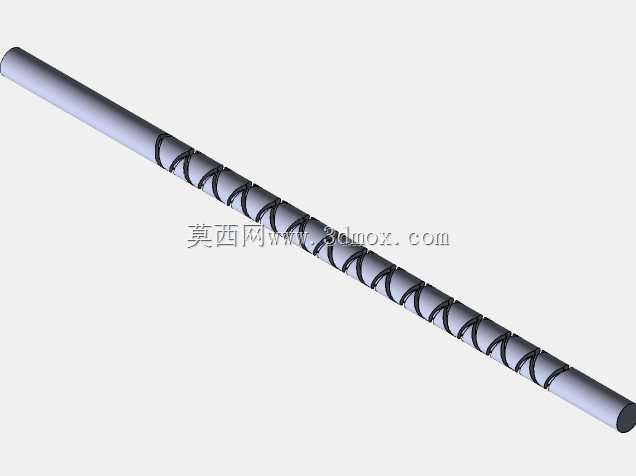

　　从结构上看，零件以长圆柱杆身为基体，外圆上加工连续螺旋翼面，螺旋槽两侧形成物料容纳空间。轴体外圆需要与配套筒体保持合理间隙，间隙过小会造成装配困难和运转摩擦，间隙过大则容易产生物料回流、输送效率下降。螺旋工作面的表面质量直接影响物料滑移和推送稳定性，对于粘性物料或塑料熔融段，螺旋面应避免尖角、台阶和明显刀痕，以减少滞料和局部剪切过热。端部结构应根据传动端、支承端和止推需求设置轴颈、键槽或锁紧定位面，保证回转时的同轴度与轴向承载能力。

　　设计此类零件时，不能只关注螺旋外形是否成型，更需要先确定输送对象、转速范围、筒体直径、目标产量以及入口和出口边界。若用于挤出设备，螺距、槽深和螺旋升角的变化会影响物料建压能力；若用于排屑或轻载输送，则应优先保证排屑顺畅、不易卡屑和便于清理。长径比较大时，轴身自重、扭转刚度和弯曲挠度都需要校核，端部支承跨距过大可能导致运转中刮碰筒壁。螺旋起始段通常需要设置较大的进料容腔，使物料能够顺利卷入；末端则根据工艺要求选择等距稳流、变距增压或截断式出料结构。

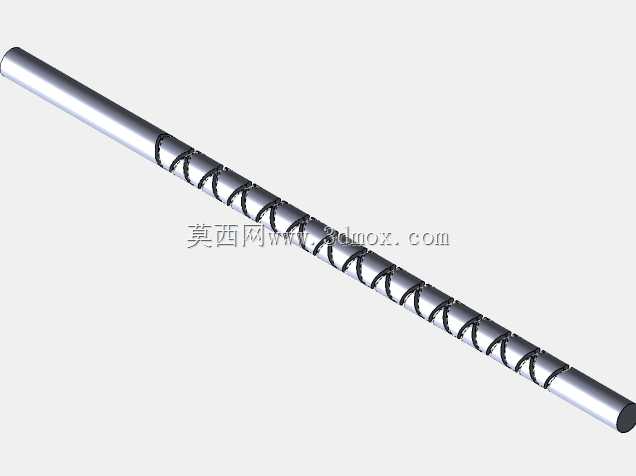

　　建模过程中应先建立基准轴线和各段轴径，再按螺旋线扫掠形成叶片实体，并对螺旋根部进行圆角过渡，以降低应力集中。分段变螺距区域要保证曲面连续，避免在数控加工中出现突然换向或刀路抖动。装配校核时需重点检查外轮廓包络直径、轴向总长、传动端连接尺寸以及与相邻轴承、联轴器、料筒内壁的安装边界，确保零件在实际设备中既能完成输送功能，又具备可靠的加工工艺性和长期运行稳定性。
