工业双层钢构操作巡检输送平台

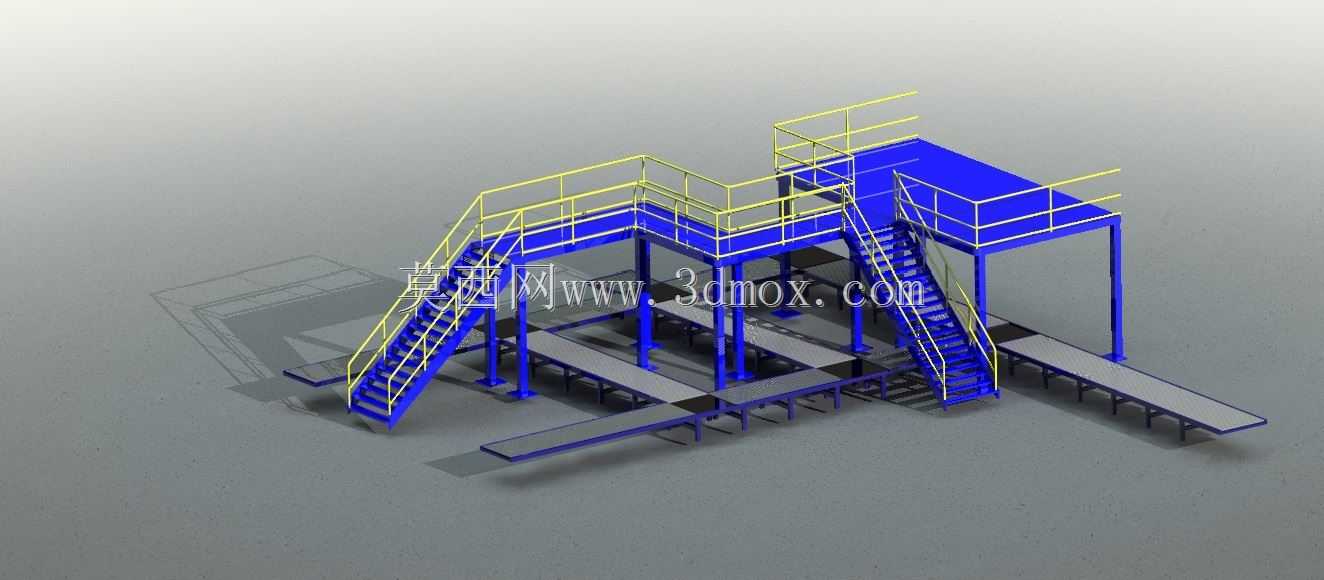

　　这套钢构平台主要布置在车间产线中段，用来承接跨工位的人工巡检、设备操作、物料中转和线体衔接任务。现场常见于装配线、检测线、包装线或者需要跨越连续输送设备的区域，人员可以通过两侧斜梯登上二层作业面，在不中断地面物流的情况下完成阀门操作、电气柜点检、工件观察、工位补料等工作。平台下方保留了连续通行空间，三条水平输送段从立柱之间穿过，料箱、托盘或工件可以沿地面线体流转，二层人员则通过护栏内的走道完成跨线移动，避免人员频繁横穿设备，也减少动线交叉带来的安全隐患。

　　结构上采用立柱承重、横梁拉结、平台铺板和防护栏杆组合的方式。主立柱按平台跨度和荷载分区布置，柱脚落在硬化地面或预埋基础上，柱间通过纵横向梁形成稳定框架，承受人员走动、检修载荷、小型工具堆放以及侧向护栏推力。二层平台分为左右两个高位作业区，中间通过走道连接，平台边缘设置连续护栏，踢脚位置做挡边处理，防止工具、小件从边缘滑落。两侧斜梯按人员上下方向布置，梯段倾角、踏步宽度和扶手高度围绕日常频繁通行设计，梯梁与平台框架刚性连接，保证上下过程中无明显晃动。

　　设计思路上优先处理的是设备干涉和人员安全。平台下方要让输送线、支架、电气管线和维护空间同时通过，因此立柱不能随意落在输送段正上方，横梁底标高也要高于工件和料箱的最大通过高度。二层走道宽度按单人携带工具通行、局部双人交会的场景确定，靠近操作点的位置留出站立和转身区域。护栏在平台开口、梯口和临边位置连续设置，斜梯入口与平台交接处做过渡栏杆，避免出现防护断点。平台铺板选用防滑承载面，表面考虑油污、切屑或包装粉尘环境下的摩擦要求，铺板下方由梁格支承，减少长跨薄板的弹性变形。

　　外形边界需要结合产线总图控制。平台总长度覆盖多段输送线衔接区，宽度由二层走道、操作站位和护栏外轮廓共同决定，高度则依据下方设备最高点、人员操作视线和上层厂房净空确定。安装时先定位柱脚中心线，再吊装立柱与主梁形成框架，随后铺设平台板、安装梯段和护栏，最后复核柱脚垂直度、护栏连接强度以及输送线与立柱之间的安全间隙。靠近线体的立柱需预留检修距离，平台支腿不得遮挡急停按钮、驱动电机和张紧机构；斜梯落地位置也要避开叉车通道和物料暂存区。整体模型把框架、梯段、护栏、输送支架和平台铺板分层表达，便于在方案阶段检查人员动线、设备净空、钢结构拆分和现场安装顺序。
