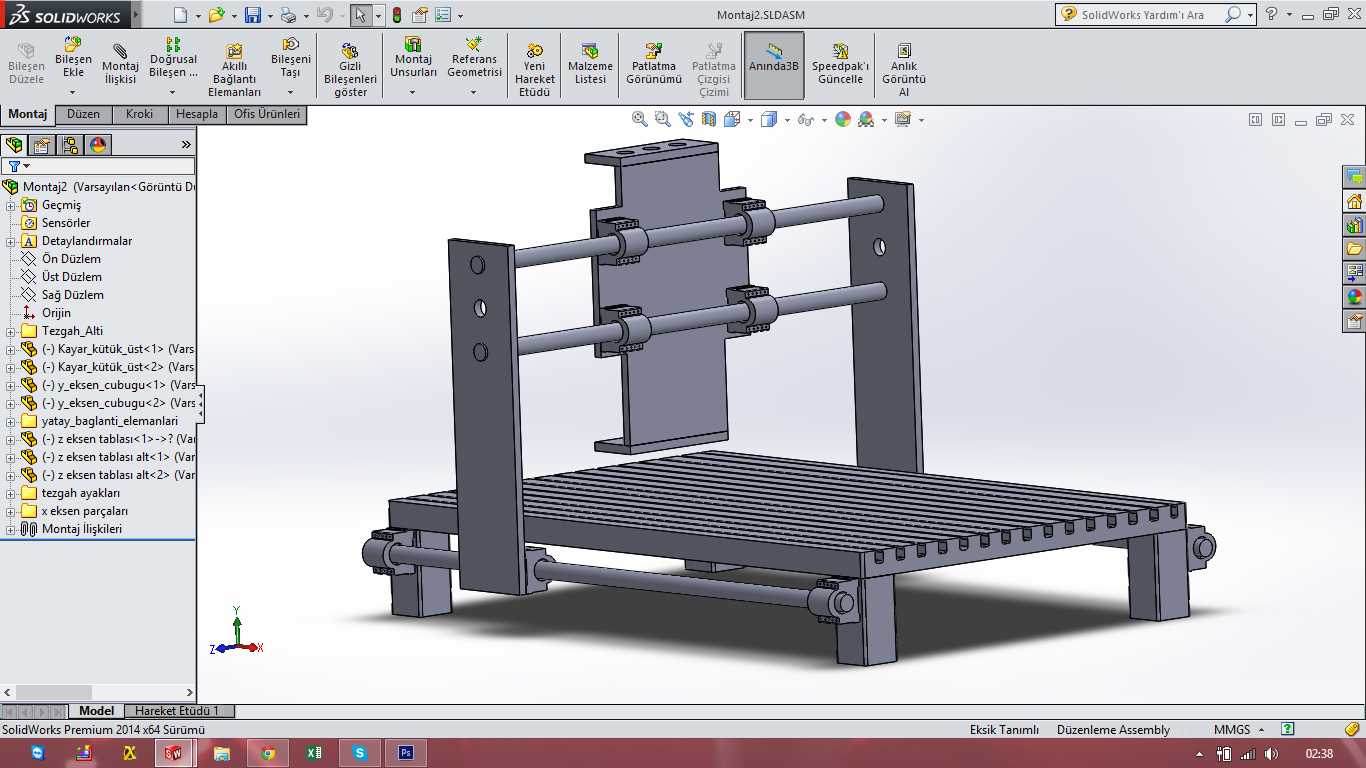

三轴联动数控位移工作台结构设计

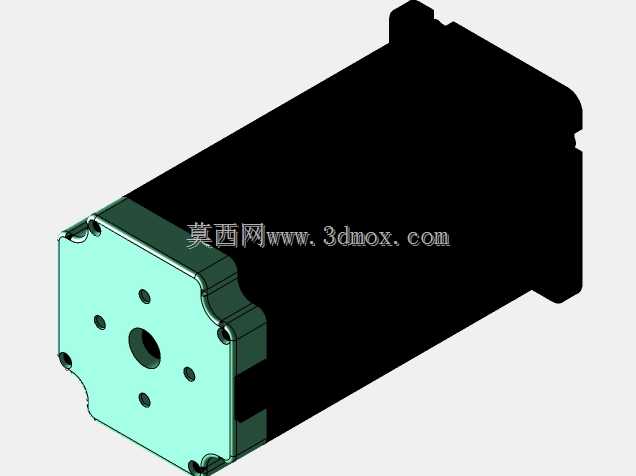

　　在精密加工与自动化装配产线的布局规划阶段，三轴位移平台往往是决定工位精度上限的核心单元，这套三维结构把直线传动、驱动安装、端面定位几个容易在选型阶段被忽略的细节完整还原，可直接用于小型数控铣床、点胶工位、视觉检测台的方案校核。从实际产线使用场景看，这类三轴工作台常布置在桌面级加工单元中部，X轴承担工件横向送进，Y轴完成纵向工位切换，Z轴携带主轴或执行头完成进给动作；在3C零部件检测工位，它可以搭载视觉相机完成多点位坐标扫描，在小型五金铣削工位则配合高速主轴完成轻负载切削，也能集成到实验室自动取样设备中，完成多孔位试剂盘的精准移位。整套结构的设计思路优先保证安装基准的统一性，驱动端采用方形伺服电机作为动力输入，电机端面预留多组定位孔，

　　中心输出轴孔与传动丝杠同轴布置，端盖四周的安装孔位可直接对接电机法兰，无需额外加工转接板，减少装配累积误差。电机外壳采用长方体包覆结构，侧面预留散热平面，长时间连续运行时可贴合安装散热片或者对接风冷通道，避免封闭柜内温升过高导致扭矩衰减。传动路径上，电机输出扭矩通过联轴器传递至滚珠丝杠，丝杠螺母副与滑动拖板刚性连接，将旋转运动转化为直线位移，三轴方向均采用相同的驱动模组布局，备件通用率高，后期维护时单轴模组可整体拆换，不需要拆解整个台体。导向部分选用线性直线导轨作为承载导向件，导轨安装面经过铣削找平，拖板侧面设置压块锁紧结构，调试时可先预紧导轨螺栓，通过百分表打表校正导轨平行度后再完全锁固，保证全程移动无卡滞、无爬行。

　　从安装边界来看，驱动电机的方形端盖轮廓尺寸适配常规42/57系列伺服安装规格，端盖四个角位做了切边避让处理，相邻部件安装时不会出现边角干涉；电机轴向长度在封闭柜内布置时，需要预留后端编码器接线与插头插拔空间，径向方向两侧留出散热间隙，不能紧贴机柜内壁。工作台的台面区域预留阵列安装螺孔，可根据不同工装夹具的孔距调整固定位置，无论是装夹小型工件的平口钳，还是固定点胶阀、检测探头的立式支架，都能直接通过内六角螺栓锁紧，不需要二次钻孔加工。行程设计上，三轴有效位移范围覆盖桌面级加工常用区间，两端均布置硬限位挡块与光电开关安装位，设备回零时可通过原点开关确定坐标基准，超程时硬限位块承担机械止挡作用，避免拖板脱出导轨。结构建模过程中，

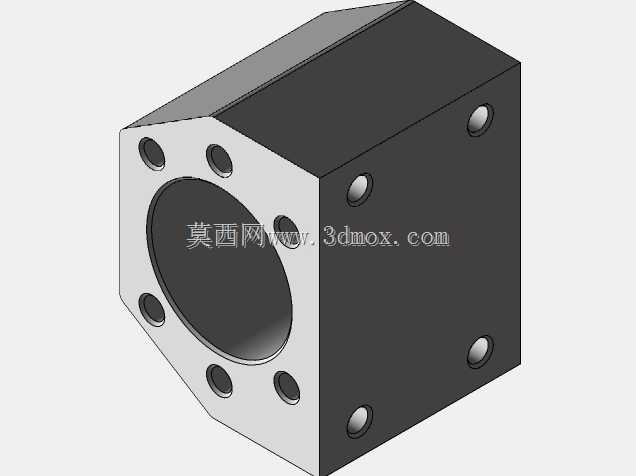

　　所有配合面均按实际装配公差还原，电机法兰与安装支座的止口配合采用小间隙定位，轴承座与丝杠两端的支撑位同轴度在装配时通过铰制孔螺栓保证，三维环境下可直接模拟全行程运动，检查拖板在极限位置是否与电机、线缆支架发生碰撞。对于需要改造现有半自动工位的工程人员，这套结构可直接作为基础模组，根据产线节拍需求更换不同导程的丝杠，导程增大时移动速度提升但单步分辨率下降，导程减小时进给精度更高但运行速度变慢，适配不同加工工艺的侧重点。线缆排布方面，三轴拖链的安装位置在台体侧面预留了固定孔，电机动力线与编码器线可穿入拖链随动，避免运动过程中线缆弯折磨损。整体结构没有采用复杂的铸造机身，全部构件以板材铣削和标准型材拼接为主，单件加工难度低，中小设备厂商自制时不需要大型铸造设备，普通数控铣车间即可完成全部结构件加工，装配过程也不需要专用工装，按照从底轴到顶轴的顺序逐层堆叠即可完成整机搭建，调试阶段通过千分表校正各轴垂直度，就能保证三轴联动的定位精度满足轻负载精密作业要求。
