三轴联动数控车削加工设备结构设计

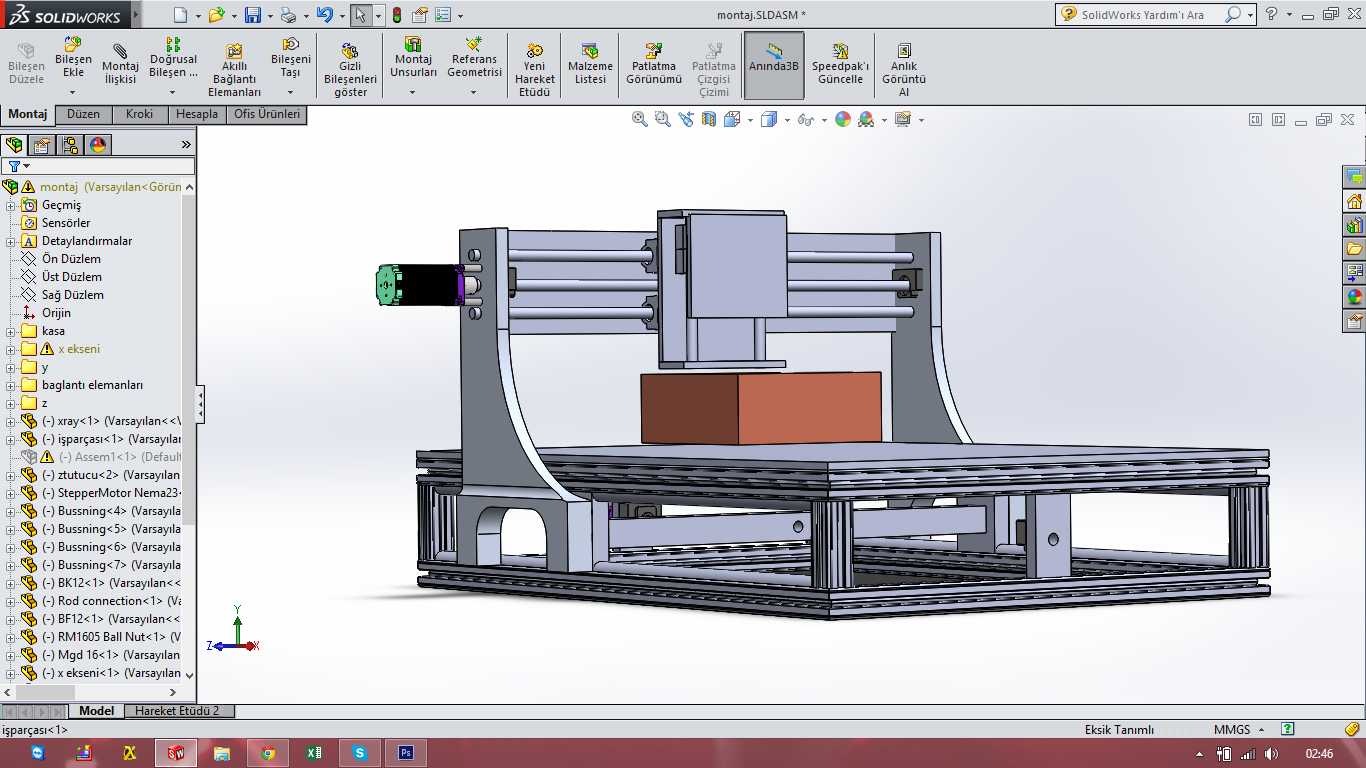

　　这套三轴车削加工单元的三维结构搭建，核心面向中小规格回转类零件的批量精密加工场景，在常规两轴平床身数控车床的基础上拓展第三轴进给能力，既可以完成普通外圆、内孔、端面、螺纹、切槽的常规车削工序，也能依托附加轴完成偏心工位进给、径向动力刀座走位、多工位排刀联动避让等复合加工动作，适配五金汽配、液压阀芯、接插件轴件、小型传动零件的中小批量生产需求。

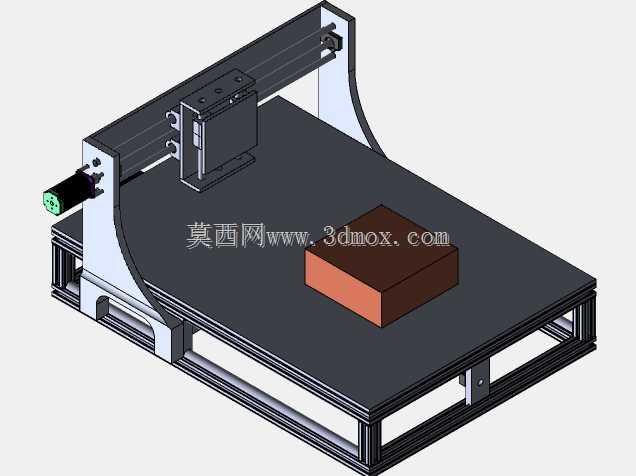

　　从实际产线布局的安装边界来看，整机主体采用一体式斜床身底座作为承载基础，床身倾斜角度设定为45度，既方便加工过程中切屑依靠自重滑落至排屑机输送槽，也能缩短刀具切削点到导轨支撑面的垂直距离，提升进给系统的刚性表现。整机长宽高占位控制在2800mm×1600mm×1900mm区间内，左右两侧预留不小于600mm的维护操作空间，正面防护门开启半径预留800mm的工件上下料通道，底部采用六个可调减震垫铁对接地面预埋钢板，不需要额外做深挖地基，普通硬化车间地面即可完成安装就位。床身内部腔体布置交叉加强筋，筋板厚度按照12-18mm梯度设计，主轴箱安装位置额外加厚凸台，抵消主轴高速回转时的振动传递，避免切削振纹传导到进给轴导轨副上。

　　进给系统的三轴布局逻辑完全贴合实际加工走刀需求：X轴为横向进给轴，驱动刀架完成径向进刀，行程设定为320mm，采用滚珠丝杠直径32mm、导程10mm的规格，两端采用角接触球轴承成对支撑，丝杠端部配置联轴器直连伺服电机，反向间隙控制在0.008mm以内；Z轴为纵向进给轴，带动拖板沿主轴轴线方向走位，行程达到850mm，可适配最大长度800mm的轴类零件夹持加工，导轨采用重载直线滚柱导轨，单根导轨滑块额定动载荷满足45kN以上，承受粗车时的大切削抗力；新增的第三轴为平行于X轴布置的副进给轴，既可以搭载独立的副刀台完成背面工位加工，也可以对接动力铣头实现圆周面上的径向孔位、扁位铣削动作，第三轴行程120mm，定位重复精度稳定在0.01mm级别，三轴之间的运动干涉区域在三维建模阶段就做了全行程仿真校验，刀架在任意走位坐标下都不会和主轴卡盘、尾座顶尖、防护钣金发生碰撞。

　　主轴单元作为车削加工的核心部件，前端采用A2-6规格主轴鼻端，适配8寸液压三爪卡盘，主轴通孔直径65mm，可穿过直径60mm以内的长棒料，配合棒料送料机可实现无人化连续批量加工。主轴轴承采用前后两组高精度角接触陶瓷球轴承配对安装，前端轴承内径120mm，采用油脂润滑免维护结构，主轴最高转速设定为4500rpm，低速段输出扭矩可达220N·m，兼顾重切削粗加工和高速精加工的不同工况需求。主轴箱内部齿轮传动结构做了消隙处理，传动噪音控制在72分贝以内，主轴端部配置液压回转油缸，卡盘的夹紧、松开动作通过系统M代码直接控制，夹紧力可根据工件材质调整压力区间，避免薄壁零件装夹变形。尾座部分采用可编程液压尾座，套筒行程150mm，内置莫氏4号锥孔，可搭载回转顶尖支撑长轴类工件，尾座体可沿Z轴导轨自动走位锁紧，不需要人工手动推移锁定，长工件加工时的支撑刚性远高于手动尾座结构。

　　刀架部分采用卧式八工位伺服转塔刀架，相邻刀位换刀时间仅0.3秒，刀塔端面可同时安装4把外圆车刀、2把内孔镗刀、1把切槽刀、1把螺纹刀，配合第三轴的拓展刀位，最多可同时挂载12把加工刀具，工序周转过程中不需要人工频繁换刀，复杂零件一次装夹即可完成全部车削加工内容。整机防护结构采用全封闭钣金外罩，加工区域正面设置双开滑动防护门，观察窗采用5mm厚防冲击有机玻璃，切削液喷淋区域全部做防水密封，床身底部集成链式排屑机，排屑机出口高度匹配标准集屑车，切屑可直接输送到料斗内集中转运。冷却系统采用高压冷却泵，出口压力可达0.6MPa，冷却液喷嘴可随刀架同步走位，直接对准切削刃区域冲淋，既可以快速带走切削热量，也能将细碎切屑从工件加工面吹走，避免切屑刮伤已加工表面。电气控制柜布置在整机后侧，柜内安装走线槽和散热空调，所有伺服驱动器、IO模块、电源模块的安装位置都预留了接线维护空间，三维布线阶段就规划了强弱电分离走线路径，避免伺服动力线对编码器信号产生干扰。整套结构在建模过程中所有配合面都按照实际装配公差设定，导轨安装面的平面度、丝杠同轴度的装配基准都在模型里做了基准标注，可直接对接后续工程图出图、加工工艺编制和虚拟装配校验工作。
