三星便携移动存储硬盘外观结构设计

　　这款外置便携存储设备的三维结构还原，围绕外勤数据采集、工程现场图纸转存、工位离线备份这类高频移动使用场景搭建，日常作业中，测绘人员外业采集的点云数据、车间调试导出的设备运行日志、设计岗跨工位流转的大型装配体文件，都需要这类抗磕碰、易携带的外置存储完成中转，不需要依赖固定工位的主机硬盘，揣入工具包侧袋即可随作业人员在不同厂区、项目现场之间转运数据。

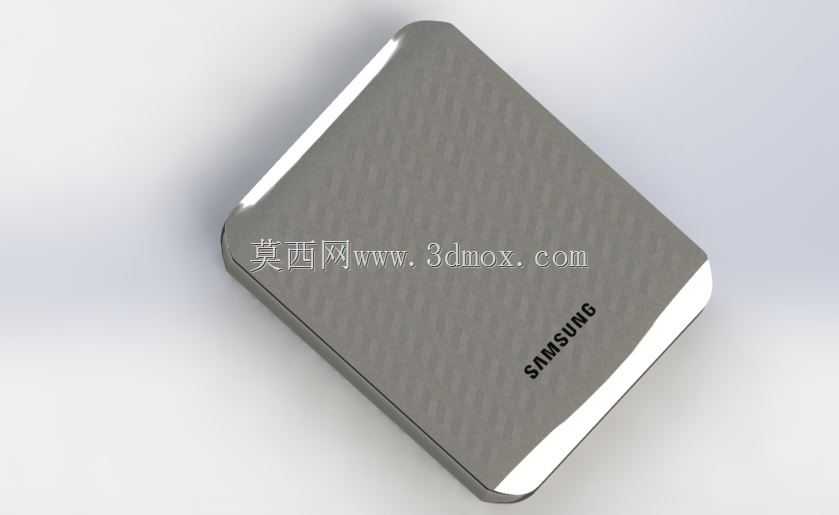

　　建模阶段优先处理外壳的圆角过渡边界，整机四个边角做了大弧度包边处理，对应实际产品跌落时的应力分散需求，避免硬质直角磕碰后外壳开裂、内部盘体受冲击损坏；外壳表面的碳纤维纹理做了贴合曲面的纹理映射，还原量产产品的防滑触感，手持搬运时即使掌心沾有少量车间油污、汗液，也不会轻易从手中滑脱。外壳正面的品牌标识位置做了下沉式定位特征，对应丝印或镭雕工序的加工基准，量产时不需要额外做治具定位，直接依托外壳边角即可对齐标识位置。

　　整机轮廓为薄型长方体，厚度控制在十五毫米以内，长宽尺寸适配常规工装裤口袋、笔记本电脑包的隔层尺寸，不会在收纳时和充电器、游标卡尺等随身工具发生干涉；侧边预留的USB接口位置做了内凹避让，插入数据线后接头根部不会和外壳边缘发生剐蹭，长期插拔也不会磨损接口封胶。内部结构预留了2.5英寸存储盘体的安装腔，四周设置有均匀的缓冲筋位，盘体装入后不会在壳体内出现晃量，外部受到的小幅冲击会先经过外壳、缓冲筋两层卸力，再传递到内部存储元件，降低震动导致盘片损坏的概率。

　　上下壳的配合采用卡扣加隐藏式螺丝的固定方案，外露面看不到螺丝孔位，既保证外观整体性，也方便后期售后拆解更换盘体，卡扣的排布沿着壳体四周均匀分布，合壳后接缝宽度控制在0.2毫米以内，日常放在桌面沾到少量洒水、灰尘时，不会轻易从接缝渗入内部。壳体底部预留了四个微小的防滑垫安装位，放置在光滑的操作台面上时不会被数据线拖拽滑落，运行过程中盘体产生的轻微震动也会被防滑垫吸收，不会和金属台面共振产生异响。

　　建模时所有外观曲面都做了连续性检查，圆角过渡处没有尖点、褶皱，导出的曲面数据可以直接用于手板3D打印验证，也可以作为外壳注塑模具开模的参考基准，结构工程师拿到模型后可以直接在预留的内部腔体里调整盘体固定方式、接口排布，不需要重新逆向扫描外观曲面，大幅缩短外设存储产品的改型设计周期。
