带压接端子的多股捻制钢丝绳索具

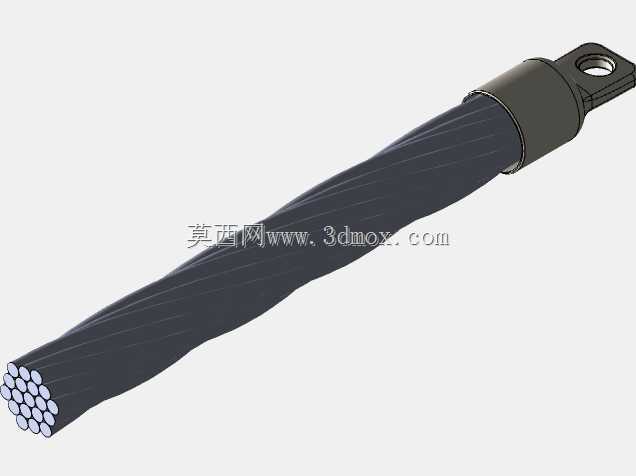

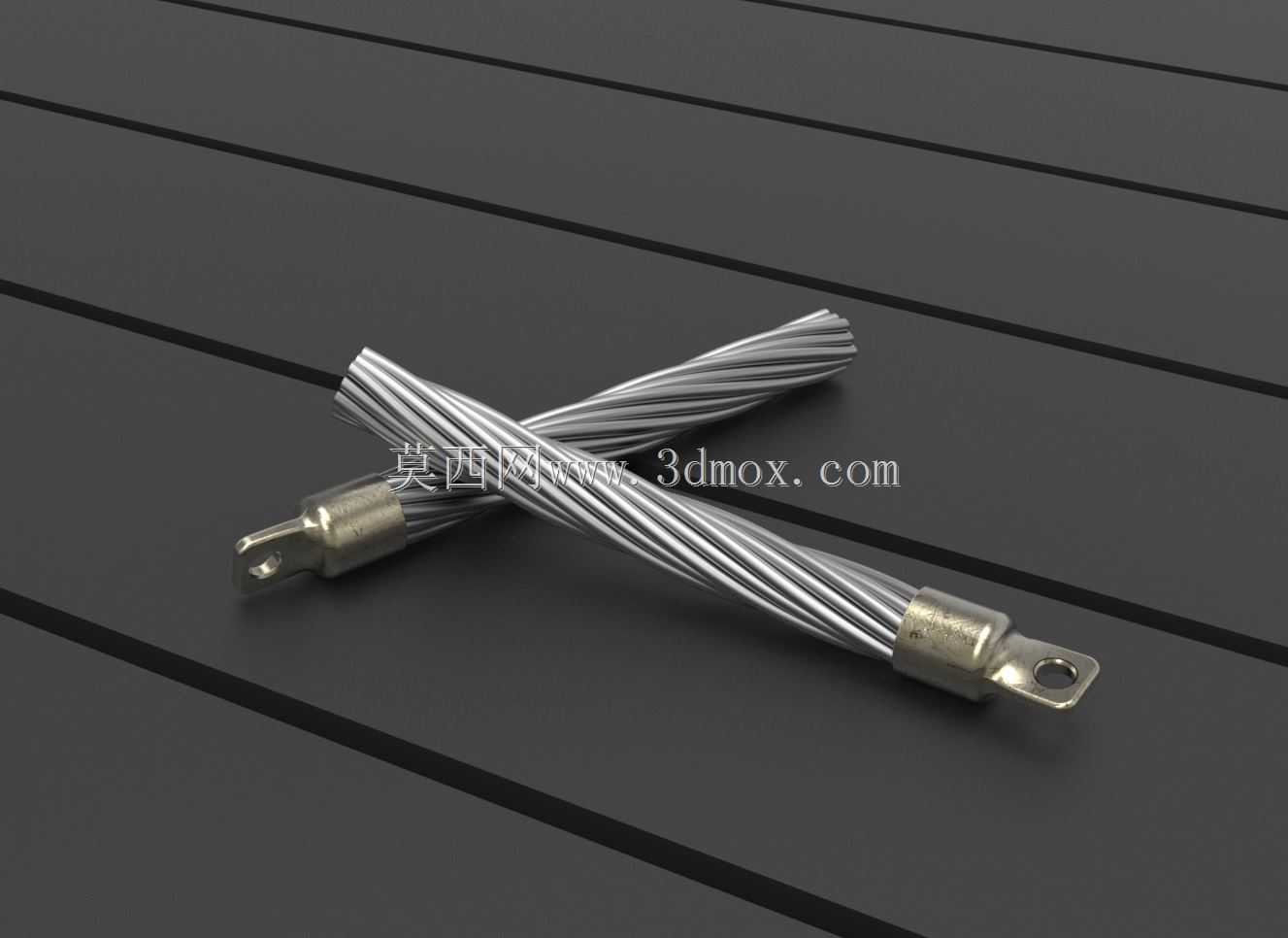

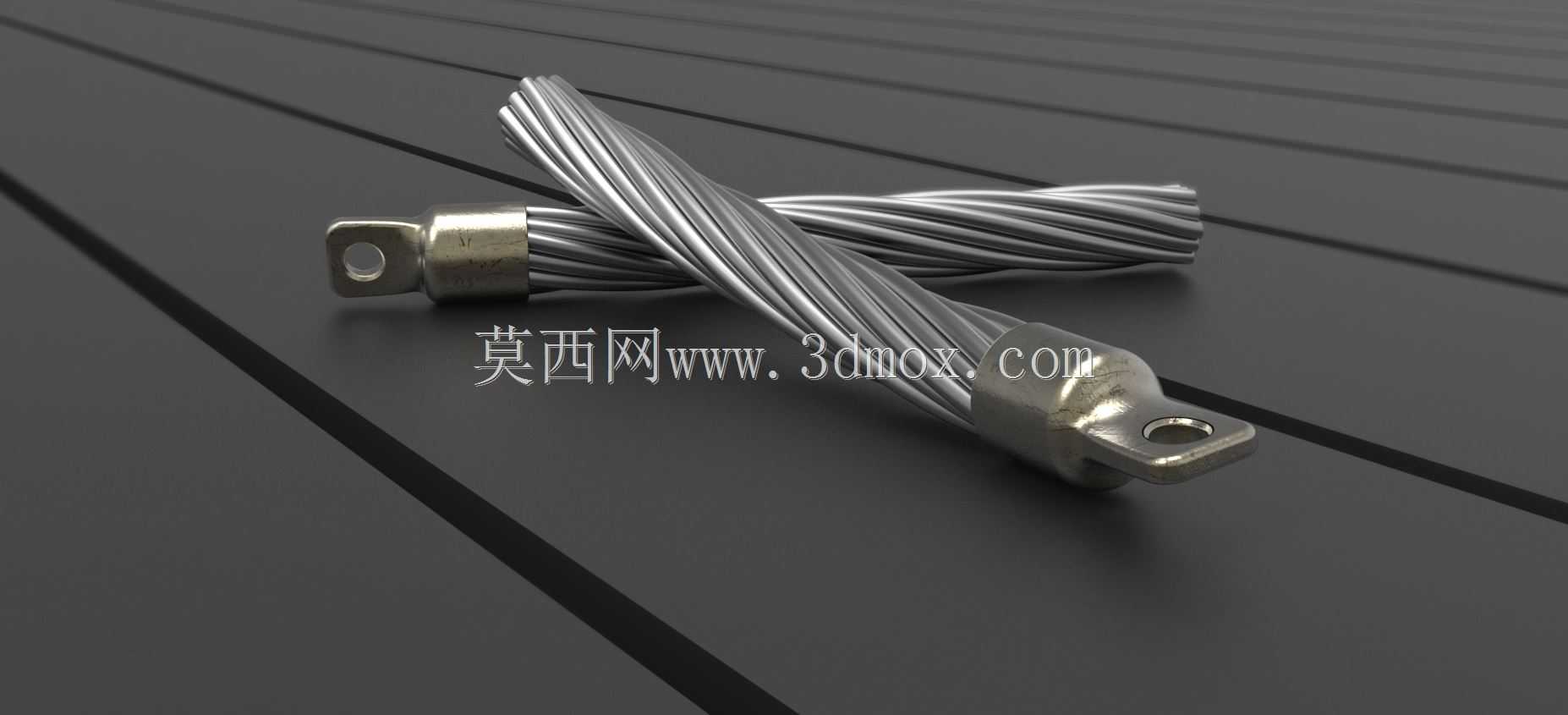

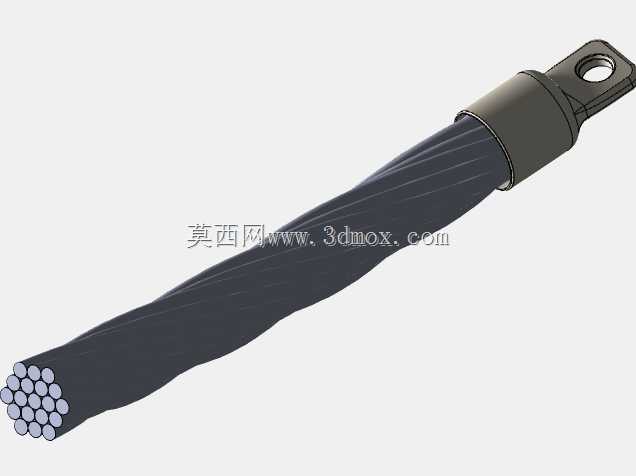

　　这套带压接端子的多股捻制钢丝绳索具，在起重吊装、舞台桁架吊挂、工程机械拉索、户外防护围栏张拉以及小型设备的柔性限位场景中使用频率很高。建模时先从单丝螺旋轨迹入手，按照实际捻向与捻距参数生成每一根钢丝的扫掠路径，再将多根钢丝围绕绳芯做圆周阵列，还原出钢丝绳受扭后自然贴合的螺旋纹理，避免了直接用圆柱实体模拟钢绳导致的外观失真。绳体两端的金属连接端子采用模锻压接结构，端子本体预留穿销孔，孔位与端子端面保持同轴，装配时销轴可直接穿过吊耳、支架或张紧螺杆的连接孔，完成柔性索与刚性机架的固定。

　　从安装边界来看，两端端子的扁平耳部厚度、销孔内径以及端子压接段的外径都需要在装配前核对：压接段包裹绳头后外径大于绳体本身，穿入预留安装孔时要保证孔壁与压接段留有足够间隙，防止索具受拉摆动时金属边缘发生剐蹭。绳体的弯曲半径不能小于钢丝直径的规定倍数，建模阶段就把最小弯折弧度做进装配校核环节，避免现场布设时出现急弯，急弯会让内侧钢丝受压屈服、外侧钢丝拉应力超限，大幅降低索具的破断拉力余量。

　　端子与绳头的结合区域是整个构件的受力关键，压接工序会将金属套筒径向挤压变形，让套筒内壁嵌入钢丝之间的螺旋缝隙，所有钢丝的拉力通过挤压摩擦力均匀传递到端子，再经由销孔传导到被连接的结构件上。三维建模时把压接后套筒的微变形形态、绳丝在套筒内部的填充状态都做了还原，结构工程师做受力仿真时，可以直接提取绳体螺旋曲面定义钢丝间的接触约束，比简化成光杆圆柱的模型更贴近实际受力分布。

　　日常选型时，这类索具常配合卸扣、花篮螺丝一同使用，两端销孔的中心距决定了索具的有效工作长度，张紧调节行程要提前在配套张紧件上预留。绳体表面的镀锌层在模型中以金属材质纹理体现，实际工况下镀锌层负责隔绝水汽，防止户外长期使用时钢丝锈蚀断丝。多股捻制的结构让绳体具备一定的柔性，受冲击载荷时各股钢丝之间可以微量滑移卸能，相比同直径的刚性拉杆，更适合存在振动、小幅位移的连接部位，比如设备运输时的临时固定拉索、场馆顶棚的柔性支撑，都能依靠这种钢绳索具兼顾承重能力与缓冲余量。
