带齿辊破袋给料输送分拣设备结构

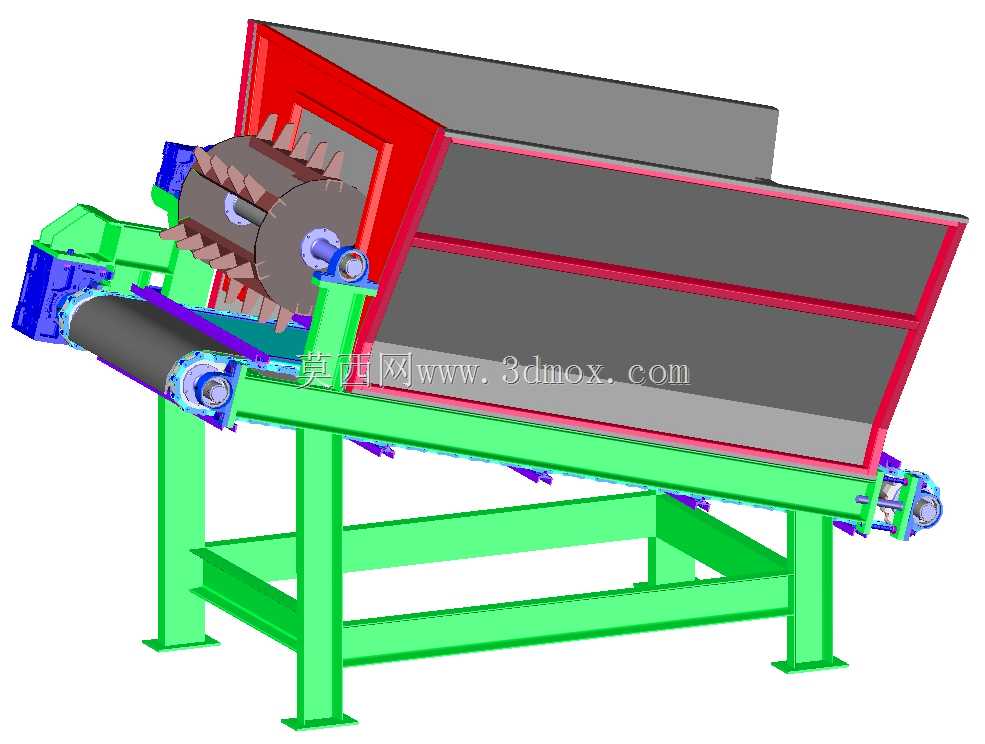

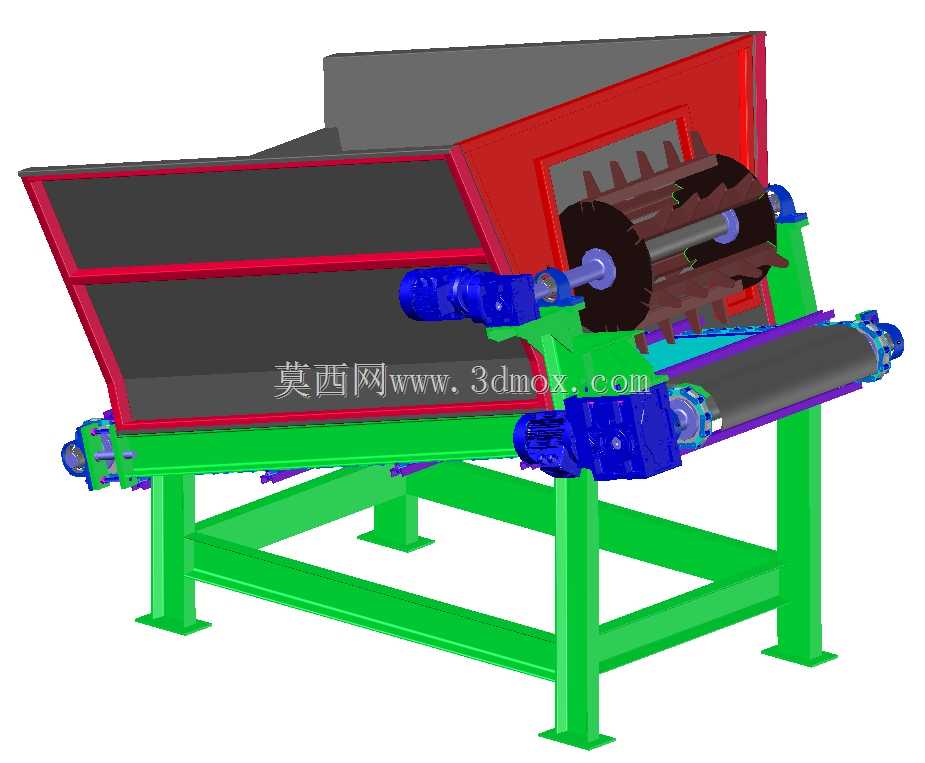

　　该设备属于散料预处理与连续给料输送类机械，整体由倾斜皮带输送段、上部受料槽、端部齿辊破袋机构、驱动滚筒、张紧与支撑托辊、绿色焊接机架及侧边传动组件构成。结构布置上，皮带机沿低入料端向高排料端倾斜，机架采用矩形管和型钢焊接成门形支腿与横向底框，支腿底部设置平板地脚，便于通过膨胀螺栓固定在混凝土基础或钢平台上；上部受料槽为大开口斜壁箱体，槽体向输送方向收拢，可容纳袋装物料、散装颗粒或轻质废弃物的临时堆积，减少人工倒料时的外撒。前端齿辊轴上布置多排尖齿，齿形沿圆周交错排列，轴端通过带座轴承安装在侧板上，并由侧边传动装置驱动；当袋装垃圾、袋装原料或结块物料随皮带进入齿辊区域时，齿尖可勾扯、撕裂包装袋，同时对轻度结块物料进行松散，

　　使袋内物料在后续输送或分拣工序中顺利分离。皮带输送段承担连续供料任务，滚筒端部设置轴承座和驱动连接位，下部托辊沿皮带回程和承载段分布，保证带面在倾斜载荷下保持稳定；侧边可见的蓝色传动件预留了电机、减速机或链传动安装接口，设计时可根据输送量、物料密度和倾角调整带速与驱动功率。设备外形边界主要由长条形输送机架、上部宽体料槽和端部齿辊外罩决定，安装时需在高端齿辊检修侧预留轴系抽出空间，在驱动侧预留电机减速机维护位置，在低端进料区保留叉车或人工上料通道。料槽侧板与皮带两侧的挡边形成封闭导料通道，能够抑制散料滑落和粉尘外溢；红色槽体边框、灰色内衬板和绿色机架在模型中分区清晰，便于工程图中区分耐磨衬板、结构件和外购标准件。实际应用中，

　　这类装置常见于生活垃圾分拣线、袋装物料拆包线、生物质原料处理、再生资源回收以及散状废弃物预处理场景，可布置在人工分拣平台、筛分设备或破碎机之前，完成破袋、均布给料和提升输送。建模时需要重点核对齿辊与皮带之间的间隙、尖齿运动轨迹、料槽下口宽度、滚筒中心距、支腿跨距和地脚孔位置，避免现场安装后出现袋片缠绕、物料卡滞或带面跑偏。机架斜撑与横梁形成稳定承力框架，能够承受料槽内堆料载荷和齿辊工作时的冲击；对于磨琢性较强的物料，可在槽内壁和齿辊附近增加可更换耐磨板，对易缠绕袋片的位置设置检修盖板，从而提高连续运行可靠性。
