双驱动可倾回转焊接变位工作台

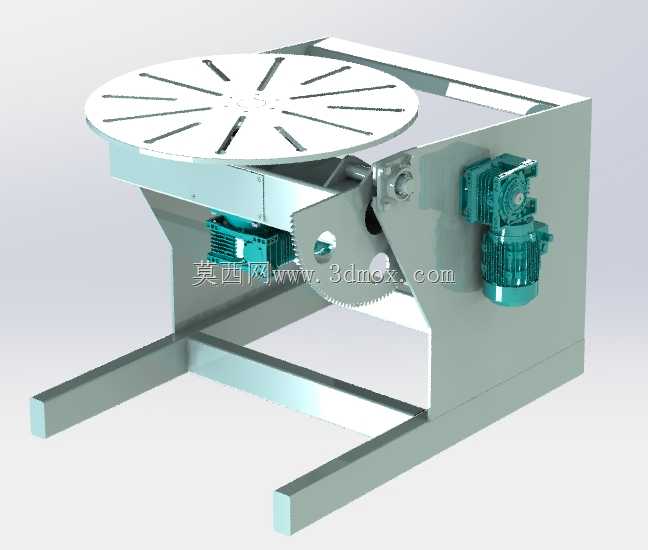

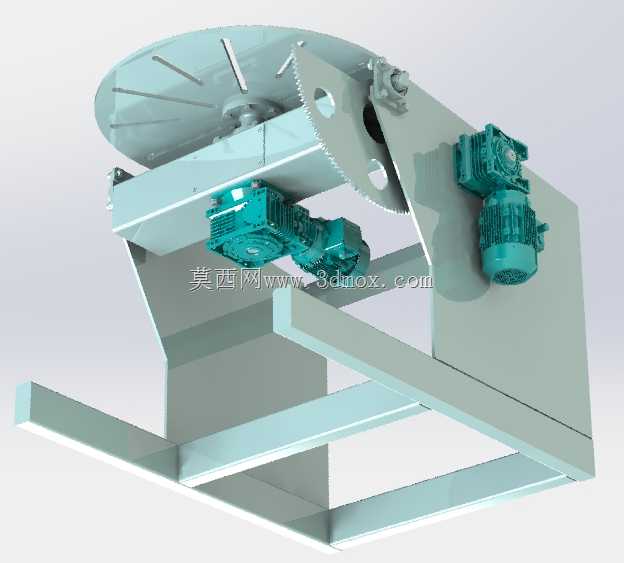

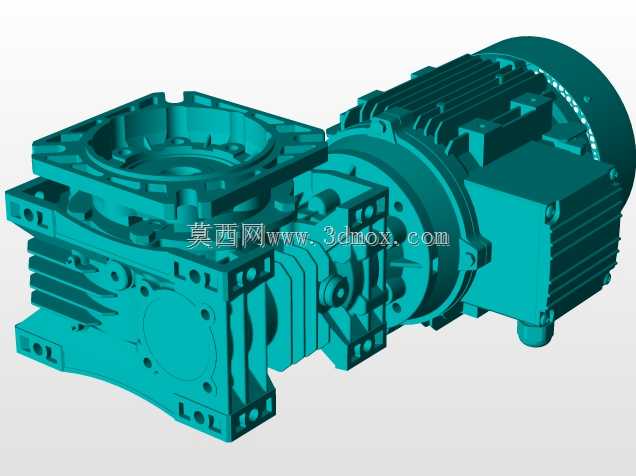

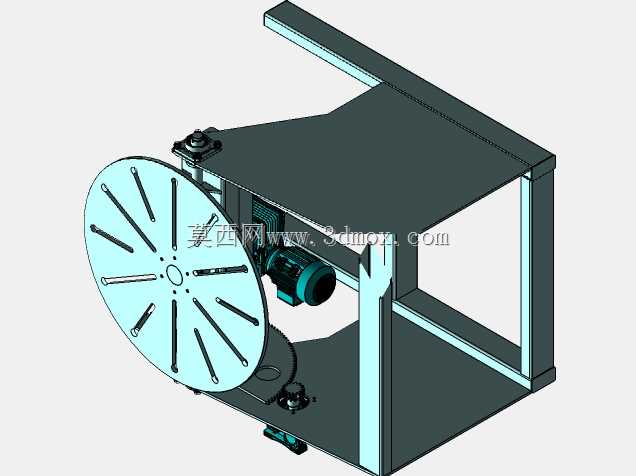

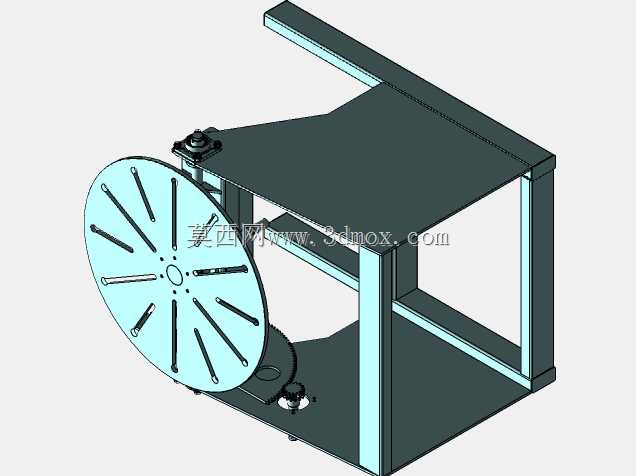

该设备属于焊接工序配套的专用工装设备，主要应用于装备制造领域的结构件焊接作业场景，可适配工程机械构件、汽车底盘零部件、五金异型结构件的环缝、角接焊缝焊接工序，能够配合手工焊枪、自动焊接专机、焊接机器人完成多姿态焊缝的焊接作业，解决传统固定工装下工件翻转困难、焊缝位置可达性差、焊接姿态不佳导致的成型质量不稳定等痛点。设备核心功能分为两部分，上部的圆形回转工作台可实现360度连续回转，盘面开设多道径向T型槽，可通过压板螺栓快速固定不同外形尺寸的焊接工件，适配圆形、方形、异形法兰及框架类工件的装夹需求；侧部配置的翻转驱动机构可带动上部工作台在0到90度范围内实现角度倾翻，可将工件待焊位置调整至平焊、角焊等最优焊接姿态，有效降低焊工操作难度，减少焊缝缺陷产生概率。设计层面采用双电机独立驱动方案，回转与翻转动作分别配置独立的减速驱动单元，回转驱动布置于工作台下方机架内部，通过齿轮副传递扭矩保证回转动作平稳无卡顿，翻转驱动布置于机架侧部，通过扇形齿轮与转轴啮合传递大扭矩，可承载大重量工件的倾翻动作，驱动单元均采用自锁式减速结构，可在任意调整角度实现位置锁止，避免作业过程中工件移位引发安全风险。机架部分采用型钢焊接框架结构，底部设置延伸式支撑脚，可直接通过膨胀螺栓固定于车间硬化地面，无需额外制作安装基础，整体安装边界宽度适配常规车间工位布局，工作台面高度符合人体工程学操作高度，操作人员无需过度抬臂或弯腰即可完成大部分焊缝的焊接作业。设备整体采用开式结构设计，工件装夹区域无多余遮挡，方便焊枪走线及焊接烟尘的扩散，同时预留了气动夹具、焊接地线的安装接口，可根据实际生产需求快速拓展装夹功能，适配多品种小批量的柔性焊接生产需求，可有效缩短工件装夹定位时间，提升焊接工序的整体作业效率，降低作业人员的劳动强度。
