电动鼓风机整机结构三维数模

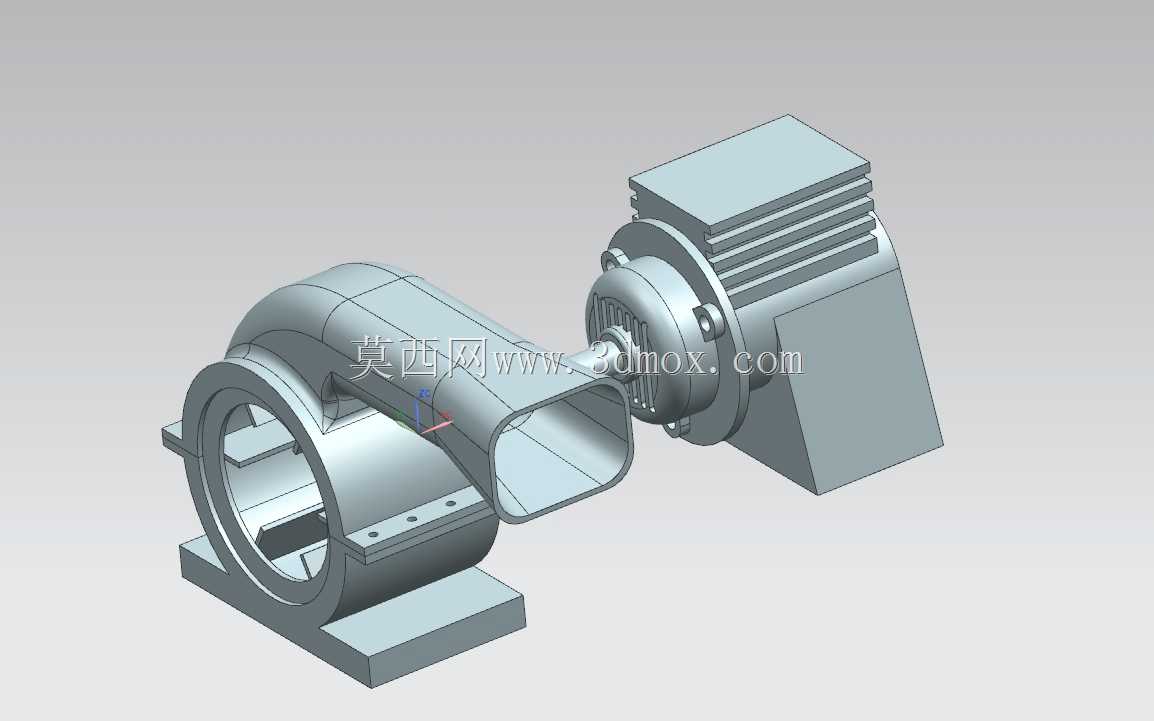

　　该电动鼓风机结构面向车间局部送风、设备冷却、小型除尘系统、燃烧助燃以及实验室通风管路等场景，核心作用是把电动机输出的旋转功转化为气流压力能，使空气沿指定风道连续输送。数模把风机蜗壳、叶轮腔、进风口、出风口、驱动电机、散热筋、接线盒和共用底座完整表达出来，结构关系清晰，适合在设备总体布置阶段校核风路连接、动力安装和维护空间。

　　从实际用途看，鼓风机并不只是独立运转的单体，往往要嵌入生产线或成套装备中。进风侧通常对接滤网、吸风罩或环境取风口，出风侧则连接风管、阀门、喷嘴或冷却夹套。模型中圆形进风段与矩形出风段的过渡形式，能够直接提示管路设计人员关注接口方向和变径连接；蜗壳下方的安装底板提供了螺栓固定边界，电机侧的支脚与风壳底座处于同一装配基准上，有利于减少现场找正工作量。

　　功能结构上，电动部分采用外置电机直联思路，电机轴系与风机叶轮位于同一传动线上，省去皮带轮、张紧机构和额外护罩，使整机更紧凑。电机外壳布置多道平行散热筋，增大自然对流换热面积；顶部块状接线盒保留了电缆接入和端子安装空间，便于电气人员判断走线方向。风机部分采用蜗壳包容叶轮的布局，气流从轴向进入叶轮区域后，经叶片做功转向蜗壳，再由侧向扩压通道排出。该结构在中小风量、中等压力工况下较为常见，兼顾制造难度与运行稳定性。

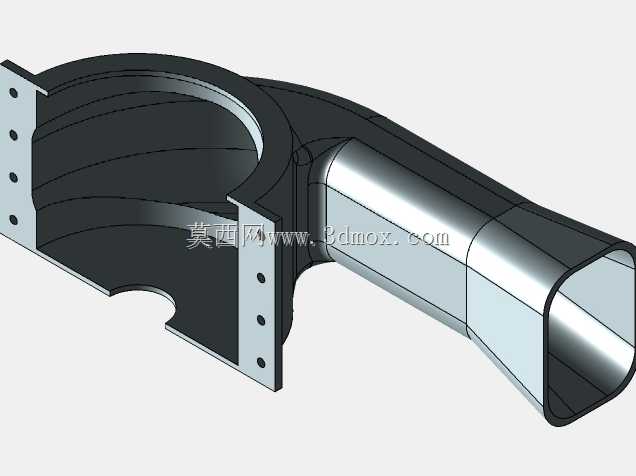

　　设计思路上，数模强调承载、对中和气流导向三者的统一。蜗壳外形由圆弧流道向方形出口平滑过渡，既减少气流在出口处的突然扩散，也方便与矩形风管法兰连接。底座不是简单平板，而是在风壳和电机下方形成连续支撑，使叶轮载荷、电机重量和振动反力能够传递到同一基础面。进风口外圈保留环形安装边，可用于配合紧固件、密封垫或防护网；出风口的平直段为后续法兰、软管卡箍或焊接风管留出连接长度。

　　外形与安装边界方面，整机沿电机轴向具有较长尺寸，选型布置时不能只核对风机外径，还要预留电机尾部接线、检修拆装和散热距离。宽度方向主要由蜗壳轮廓和出口过渡段决定，高度方向则受底座底面、风壳中心线及接线盒顶部限制。现场布局应保证进风侧不被墙面或设备遮挡，出风侧管路避免急弯直接压在出口上；底座螺栓孔区域需要留出扳手空间，电机上方应保留开盖接线和维护余量。对于三维布局人员，该数模可用于干涉检查、风管走向确认、基础板设计以及驱动部件与风路部件的装配关系核对。
