机加工工位手动螺杆式台虎钳结构

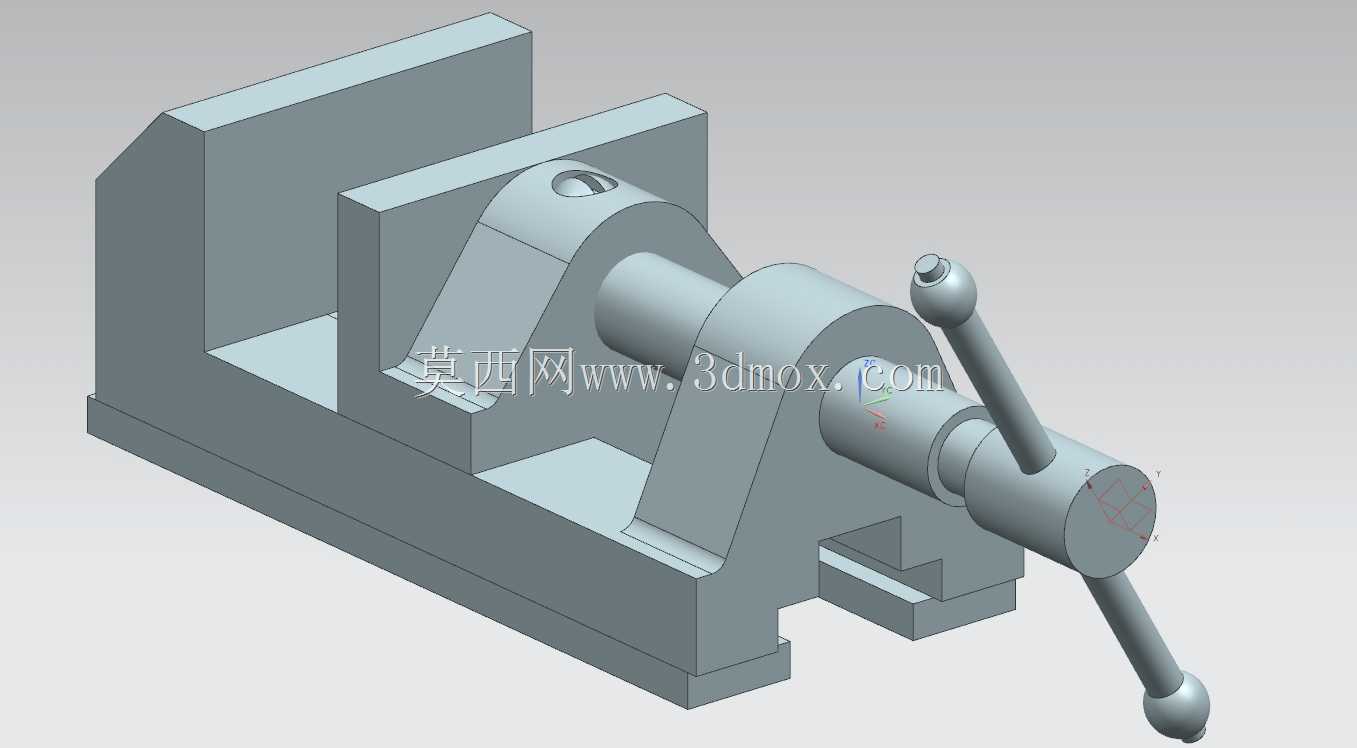

　　这套手动夹紧工装的核心使用场景集中在普通钳工工位、小型铣床与钻床的侧边装夹区域，也可布置在维修车间的焊接、打磨、钻孔工序旁，用来固定轴类、块类、异形小零件，避免手持工件加工时出现晃动、偏移。整体结构采用固定式钳身搭配滑动钳体的经典布局，底座下方预留出与工作台面贴合的安装边界，钳身底部的两个凸缘可直接通过T型螺栓压在机床工作台的T型槽内，安装时不需要额外改造台面，适配常规宽度的钳工台与小型加工设备工作台。

　　从功能逻辑上看，夹紧动作由贯穿钳身的传动螺杆完成，螺杆两端通过带座的支撑结构定位，旋转侧伸出操作手柄，操作人员扳动手柄即可将旋转运动转化为滑动钳体的直线进给，带动活动钳口向固定钳口靠拢，对工件施加稳定的轴向夹紧力。手柄两端设计为球形端头，既可以在施力时避免手柄从手中滑脱，也能在快速开合钳口时提供足够的力臂，针对不同尺寸的工件，操作人员可以通过调整旋合行程改变钳口开口量，覆盖常规小型机械零件的装夹尺寸范围。

　　设计思路上优先保证装夹刚性：固定钳身与底座做成一体化的厚重支撑结构，受力侧的立板厚度经过加强，承受夹紧反力的部位没有薄弱的悬臂结构，滑动钳体与底座的导向面采用贴合面配合，进给过程中钳口不会出现上下翘动，夹紧后工件的定位基准保持稳定。钳口的夹持面为平直刚性面，针对毛坯件或者硬度较高的工件可以直接夹持，若需要保护精加工表面，也可在钳口处加装铜质或铝质护口板，避免夹伤工件已加工面。

　　外形布局上，整体重心落在底座支撑范围内，操作手柄的回转空间布置在钳身侧方，不会和钳口上方的加工区域发生干涉，操作人员站在工位正面即可完成工件放入、对正、扳动手柄锁紧的全套动作，加工完成后反向旋动手柄即可松开取件。在三维建模阶段，所有配合面的装配关系都按照实际装配逻辑搭建：螺杆与支撑座的回转配合、滑动钳体与底座导轨的滑动配合、手柄与螺杆端部的插接配合都完整还原，既可以直接用于工装结构的教学演示，也能作为非标夹具设计的参考原型，后续改造时还可在固定钳身侧方加装定位挡块，适配批量零件的快速对正装夹需求，在小批量机加工、实训教学、设备维修场景下都能稳定承担工件固定的作用。
